本节摘要：半导体的魔法在于"导电能力可以人为编程"。本节从硅晶体的共价键结构讲到掺杂、从 PN 结的动态平衡讲到二极管的完整伏安特性，覆盖死区、导通压降、反向饱和与击穿四个区段，最后用一个整流桥加续流二极管的设计案例把这些特性落到实处。它是本章后续所有晶体管电路的原子层地基。
一间改变世界的实验室
一九四七年十二月，贝尔实验室的巴丁和布拉顿在锗晶体表面触到两个间距不到五十微米的金触点，输出信号比输入大了近八倍——点接触晶体管诞生了。两年后肖克利补上结型理论，三人共享诺贝尔奖。这项发明的反直觉之处在于：此前物理界的主流兴趣是更纯的材料，而他们证明恰恰是"故意不纯"的半导体才最有用。
纯净的硅其实是个劣质导体也是劣质绝缘体：四价原子彼此手拉手形成稳定的共价键，室温下只有极少数电子挣脱束缚留下空位。这个自由电子与空穴成对出现的游戏决定了纯硅的导电率对温度极其敏感——用万用表测一只热敏性质的二极管正向压降随体温下降的实验，中学实验室就能做。真正的好戏从掺杂开始。
掺杂与 PN 结的达成
往硅里掺入五价元素磷，每个磷原子多出一个不受束缚的电子，导电主要靠电子——这叫 N 型半导体（负电性），多子是电子；掺入三价元素硼则相反，每个硼原子制造一个空穴，靠空穴接力导电——叫 P 型（正电性），多子是空穴。掺杂浓度可以低到百万分之一却让导电率翻几个数量级，这种"杠杆比"是半导体工程学的灵魂。
把 P 型和 N 型贴在同一块晶体里，交界处立刻开始一场双向迁徙：N 区电子向 P 区扩散，P 区空穴向 N 区扩散。扩散走的多子在交界两侧留下不能动的杂质离子，形成一层空间电荷区，建立一个由 N 指向 P 的内建电场。这个电场反过来阻止扩散继续进行，当扩散动力与电场阻力打平，系统进入动态平衡——这条宽约微米级的耗尽层就是 PN 结，两端约有零点七伏的内建电位差（锗材料约零点三伏）。

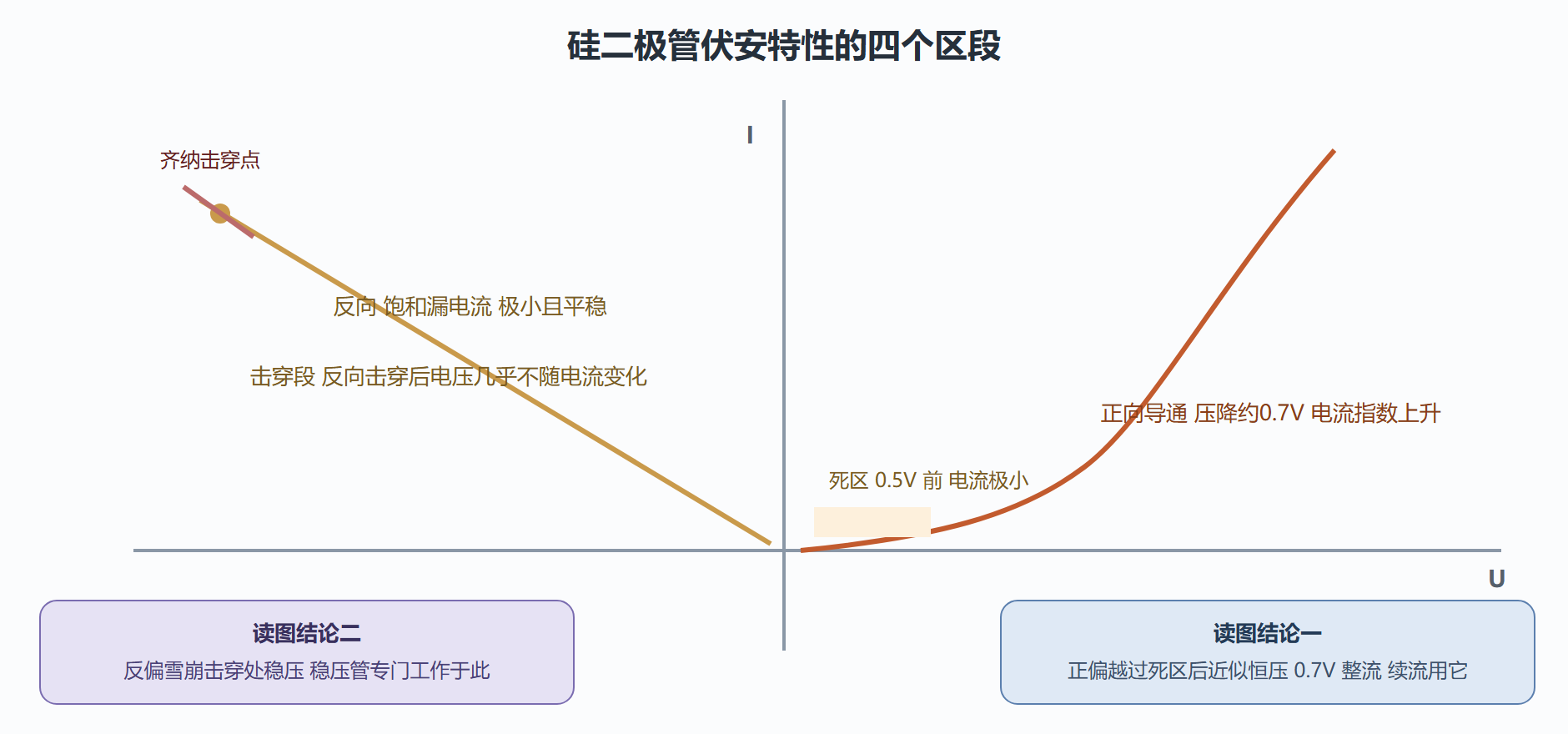

图：二极管伏安特性曲线分区标注
对照曲线读懂四个区段。死区：正向电压不足零点五伏时电流微弱到没有意义。正向导通区：越过门槛后电流按指数暴涨，端电压却被钉在零点六到零点八伏的窄带里——手册上写的"正向压降约零点七伏"就是这个意思，它让二极管可以被当作粗略基准使用。反向截止区：反向电压只驱动出纳安级的少数载流子漂移，构成饱和漏电流，温度每升十度大约翻倍，高温场合必须关注。击穿区：反向电压超过阈值后电流急剧增大而电压几乎不动，普通二极管在这里会因功耗失控烧毁；但专门制造的稳压管以雪崩或齐纳机制在此稳稳驻扎，是廉价基准源的经典方案。
选型参数表里还有两条红线要背下来：最大平均整流电流决定管子的发热上限，最高反向工作电压通常取击穿电压的一半作为裕量。另外别忘了温度是把双刃剑——正向压降约以每度负两毫伏漂移，这既是测温二极管的工作原理，也是功率电路热失控的内因之一。
案例：从整流桥到续流二极管的一次实用组合
背景是一套自制的小功率直流电源，输入交流十二伏，要求输出约十五伏的不稳定直流给后续开关变换级供电，同时同一块板上还挂着一只为继电器线圈服务的续流回路。两颗最普通的二极管任务一次讲透。
操作第一步确定整流结构。全波整流需要四只二极管搭成电桥：正半周沿两只管走、负半周换另两只，输出极性不变。每条通路都串着两只管，故直流侧电压约为交流有效值的一点四一四倍再减去一点四伏双管压降，即十二乘一点四一四减一点四，得约十五点六伏。第二步核对参数：负载最大电流预算二安，查常见的一安级整流管显然不够，选取标称额定六安的型号，散热留足余量；桥臂各管的反向耐压要扛住变压器峰值加电容充电电压，选不低于一百伏规格。第三步布置滤波电容与浪涌对策：合闸瞬间空的电解电容像短路一样狂吸电流，串联一颗 NTC 热敏电阻限幅，待其升温阻值下降后退出限制——这个动作正是上一章暂态分析的现场重演。第四步处理继电器支路：线圈两端反并联一颗快恢复二极管，正常工作时它反向截止毫无存在感，断电瞬间线圈电流被钳位着缓慢衰减，感应高压被压到零点七伏量级，保护驱动三极管不被尖峰击穿。
结果验证：上电一小时桥堆温升约三十摄氏度属正常范围，输出带载纹波幅度满足后级要求；继电器连续吸放一千次，驱动管的波形上再也看不到原先两百多伏的毛刺。解读环节要提炼一个通用原则：整流用慢管即可因为工频只有五十赫兹，续流却要快管因为开关沿很陡——同样是二极管，场合不同对"恢复时间"的要求天差地别，混用便宜的整流管去干续流的活是新手常犯的成本优化错误。
变式可以往三个方向想。其一，若想省掉双管压降提高效率，可以把桥式换成同步整流，用导通电阻毫欧级的场效应管替掉二极管，这正是第 8 章电力电子的主角逻辑。其二，利用正向压降随温度线性下降的特性，二极管本身就能当传感器，很多单片机片内测温电路就是这么偷懒的。其三，把二极管的单向性用到信号链而非功率链，就有了检波、钳位、防反接保护等一大族用法——第二块面包板上的守护者从来不是芯片而是这几只不起眼的小管。
💡 记忆锚点：把 PN 结想象成一道单向闸门，开门费劲（零点七伏门槛）、关门严实（只有滴漏）、但有极限压力（击穿）。理解了门的三个状态，等于记住了一整页参数表。
同族不同业的管子们
同为 PN 结的商品化产物，二极管家族按"恢复速度与压降取舍"分成几个岗位，认清分工能避免一大半烧板事故。标准整流管反向恢复时间按微秒计，只能伺候五十赫兹工频；拿它去给几十千赫兹的续流回路当帮手，每次关断都相当于给系统回敬一股反向抽流的毛刺。快恢复与超快恢复把恢复时间压到纳秒量级，开关电源输出整流与续流是它们的正式编制。肖特基势垒二极管干脆省去了 PN 结的反向恢复过程——它靠金属半导体结导电，正向压降只有零点三到零点四五伏，高频低压场合效率收益立竿见影；弱点是反向漏电流大一个数量级、耐压做不高，通常局限在一百伏以下。最后还有一小撮特殊工种：变容二极管把结电容当可调电容用在射频谐振槽路里；瞬态电压抑制管则以皮秒级的雪崩响应吸收静电与浪涌尖峰，堪称板卡保镖。
选管的口诀浓缩成三问——多快的频率？多大的正向电流？反向前线离击穿还剩多少？答案落位后，对应的型号区间自动浮现。若有一步拿不准，取上一档规格永远比侥幸便宜；这个原则同样适用于本章后面的晶体管与场效应管选型。
本节的收获清点：
- 掺杂是可控导电的钥匙：五价造 N 型电子多，三价造 P 型空穴多。
- 内建电场来自双向迁徙的平衡：耗尽层就是那道单向闸门本体。
- 四个区段四种用途：死区不用、导通整流、截止隔离、击穿稳压。
- 速度等级必须匹配场合：工频整流随便买，高频续流认准快恢复。
- 温度影响写进设计：压降温漂、漏电流翻倍、热失控都是它的三张面孔。
下一节把这颗能受控的单向闸门进化成三层结构的放大器件，学会给放大器安置一张舒服的静态沙发——静态工作点。
