世界是连续的，机器是台阶的
上一节的表决器输入输出都是人手拨出的标准电平。可惜现实世界的信号源不会配合：炉温从八百六十点二度平滑滑向八百六十点三度，中间没有跳变只有无穷多的小数；话筒膜片的位移每时每刻都不一样。要把这些信息交给只会数数的芯片，必须先做三件事：采样（每隔一段时间看一眼）、量化（把这一眼的数值就近归入有限档位）、编码（把档位写成二进制）。反过来，要让数字系统发出声音、驱动电机，还得逆着走一遍，靠 DAC 把台阶序列重新描成连续曲线。
理解这套流程最省力的图景是把 ADC 想成一位量尺极短的裁缝：看的频率（采样率）决定他会不会漏掉衣料的细节变化，尺子的最小刻度（分辨率）决定他报得出多少位小数。

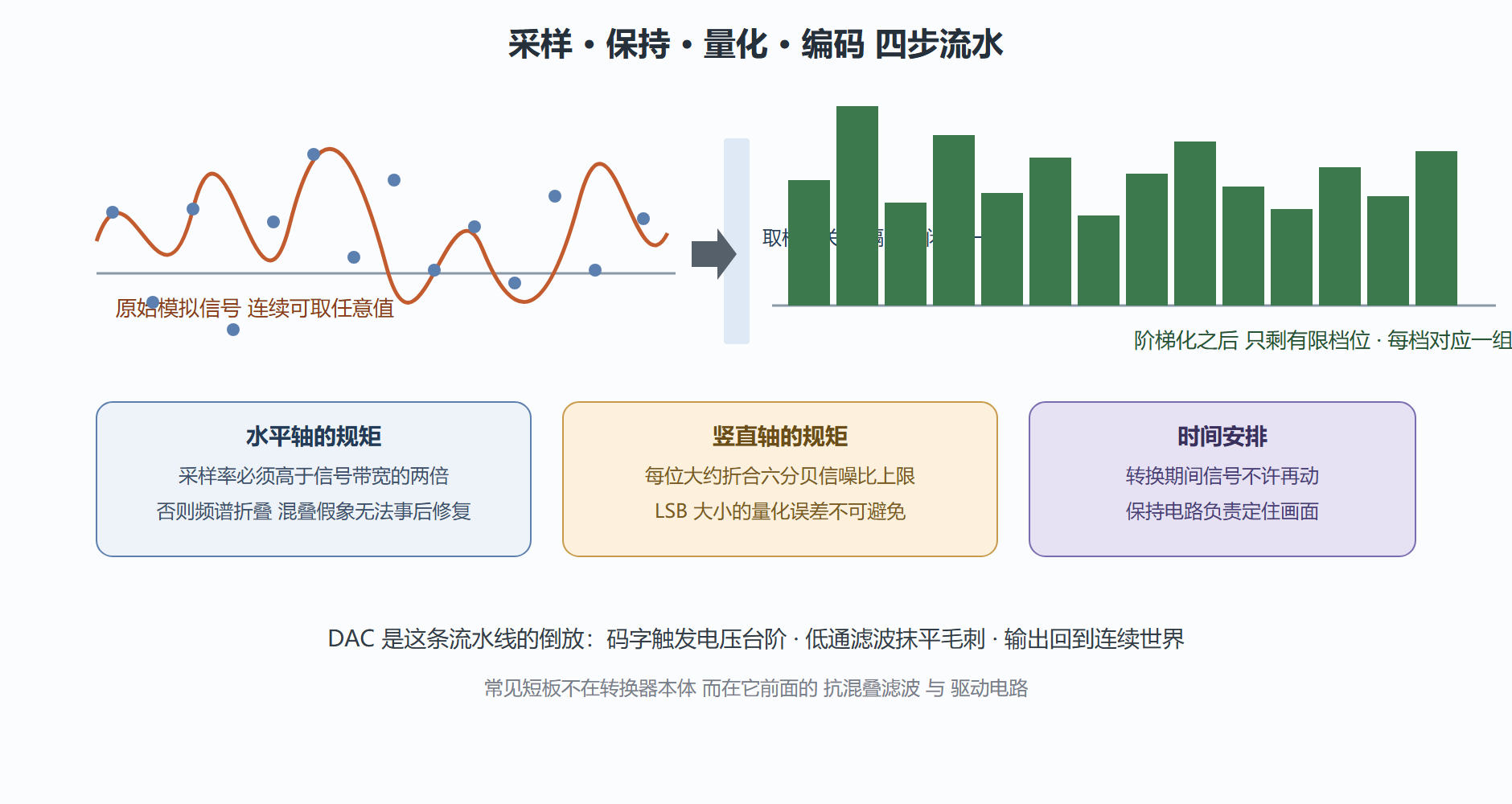

图：模拟信号数字化流水线标注
转换器的几大家族性格
DAC 的结构里最值得认识的是 R2R 网络：只用两种阻值的电阻串联分压，每一位控制一个开关接入或断开网络，各支路电流按位权精确叠加。它不需要一大排精密阻值，就能做出单调性很好的输出，成本与性能平衡得漂亮。
ADC 的家族分歧则在"怎么得到那个数"。逐次逼近型 SAR 玩猜价游戏：先猜最重的那一位（比较一半量程），根据比较结果保留或舍弃，再试下一位，N 位只要 N 次节奏——速度中上、功耗低、位数灵活，是嵌入式采集的主力军。双积分型先把未知电压充进电容固定时长，再用基准电压反向放掉并计时，噪声抑制出色但慢得像钟表匠，专供万用表等静态测量场景。并行闪电型一次性布下一整排比较器同时判决，纳秒级出结果，代价是位数上不去。Sigma-Delta 型用过采样加噪声整形把精度堆到二十四位以上，速度换精度，音频和高分辨率测量的不二人手。
挑指标时要横着心区分两个词：分辨率是标称的台阶级数，精度是真实误差总和，两者可能差出一大截。手册里的积分非线性 INL 描述台阶整体歪了多少，微分非线性 DNL 报告个别台阶宽窄不匀——当 DNL 出现负一，某些码字永远跳不过去，数据会丢段；这种坑在便宜料上并不罕见。
案例：一路炉温通道的器件决策记录
背景是一台箱式电阻炉的温控改造：测温元件 K 型热电偶，关心区间零到一千三百摄氏度但大部分工作点在四百至九百度之间，控制周期要求每秒采样十次即可，目标是把这路模拟量变成分辨率优于一摄氏度的数字读数，且现场动力柜就在旁边。
操作环节按五问展开。第一问够不够快：十次每秒的需求连入门级 SAR 都绰绰有余，速度维度免费通过。第二问用什么分辨：热电偶灵敏度约每度四十微伏，若按全量程直接配满五伏参考，一千三百度只对应五十毫伏出头，十六位 ADC 的一步约零点零七六毫伏折合不到两度——不够，必须在前端放大一百倍以上或者改用带 PGA 的专用芯片，最终选择集成程控增益的热电偶前端，增益内部可设为二百五十六倍，等效一步落到约零点一度以下。第三问冷端怎么办：热电偶读到的是两接点的温差，冷端补偿由同一颗芯片内置温度传感完成，软件查表折算绝对温度。第四问如何防混叠与干扰：工频共模是最大威胁，选用具备百赫兹以上工频抑制能力的调制型前端并把数字滤波陷波频率对准五十赫兹及其谐波，入口处 RC 一阶低通兼防高频混叠。第五问验证方案：用标准偶打恒温槽三点校验，读数误差零点六度以内，优于指标一个台阶。
结果的解读有三层。其一，系统精度永远是最弱一环的水平，本例瓶颈既不在 ADC 也不在放大器而在热电偶本身漂移与安装接触上，器件选型要认清"钱花在哪都有限"的现实。其二，把工频抑制做进器件比在外面挡更彻底，但前提是供电与环境符合手册假设，接地不良会让一切规格作废。其三，采样率刻意留了巨大余量而不是贴着需求下限买——温控回路的鲁棒性依赖滤波后的稳定读数，过采样的余量将来还能变成免费的降噪手段。
变式推演放在三个反差场景里收获最大。音频播放走的是反向通路：二十四位的 DAC 与极低抖动的时钟才是音质的命门，速度要求反而宽松。示波器恰好相反，八位分辨率配吉级采样率，牺牲刻度细度换取看得清每一根毛刺。电机控制器居于两者之间，十二位同步采样保证三相电流相位严格对齐，否则矢量控制的坐标变换直接失真。同一个方块三种命运，识别应用重心比背诵参数表重要得多。
⚠️ 最容易被低估的成本是基准源：所有转换的刻度尺都来自它，一颗百分之一的劣质基准能让十六位芯片的真实表现退化到十二位水平。
两笔人人要会的换算
用两个具体算式把抽象指标钉进直觉。第一笔算一步多大：LSB 尺寸等于参考电压除以二的位数次方。五伏参考配十位转换器，每步约四点九毫伏——测一个零点三欧分流器上的电流，折合十几毫安一步；同样参考换成十六位，每步缩到七十六微伏，分辨能力一下子精细六十四倍。反过来说，若你的传感器满量程只出一百毫伏而通道噪声就有二百微伏有效值，十六位芯片的意义只剩纸上——有效位数会被噪声剥掉两三位。这个互相牵制的三角（量程、噪声、位数）是所有采集方案论证的第一张草稿。
第二笔算时间窗：SAR 型件的转换既有时钟节拍又有采样保持的捕获窗口，手册里的吞吐率是在理想条件下测得的极值；自己搭系统时要为每个通道预留切换建立时间，把标称速率打七折当真值来规划，才不会在现场发现轮询周期悄悄超标。再叠加一条 PCB 层面的常识——基准引脚旁就近铺一颗低等效电阻的去耦电容、模拟地单点归拢，这些几十元级别的布线细节对实测精度的贡献常常超过器件本身差价的两倍。
本节记牢五句：
- 三步一桥：采样、量化、编码进去；解码、插值出来。
- 奈氏红线不可破：带宽的两倍之前必须有 Anti-aliasing 滤波站岗。
- 分辨率不是精度：INL 与 DNL 决定真面目，负一步意味着丢码。
- 家族按需入座：SAR 打杂、双积分算细账、闪电型拼速度、Sigma-Delta 攒精度。
- 最弱一环说了算：传感器、基准、接地常常排在芯片前面。
逻辑已能读写，信号已能进出。下一节解决最后一个瓶颈：把这套写死的功能变成可以随时重写的海。
