5.1 电力系统基础

5.1 电力系统基础

本节摘要：电力系统是发、输、变、配、用五个环节咬合成的一台巨型同步机器，五十赫兹是它全网的公共心跳。本节讲清电压等级与线路损耗的权衡账、有功与频率及无功与电压两组耦合关系、负荷曲线的读法，并用一次厂区增容的完整评估演示这些概念如何落进工程决策。它是理解本章后两节的坐标系。

为什么发电厂要把电压顶得那么高

上一章结尾停在毫伏级的信号调理，这一章开场就跳到几十万伏，中间差的六个数量级只为一笔简单的经济账：输电线上发热损耗等于电流平方乘电阻，而同样的输送功率可以用更低的电流换取更高的电压来凑。把输送电压提高十倍，同一根导线的损耗骤降到百分之一，或者说同一个损耗预算下可以瘦十倍的导线截面——超高压线路的经济性由这条平方律独断决定。

代价同样清楚：电压越高，绝缘越贵，杆塔越宏伟，变电站的每一颗瓷瓶每一台开关都在为高电压付房租。于是整个行业演化出一套金字塔式的电压分层：发电机出口两万伏左右，经升压站进入百万或数十万伏的骨干网；远距离批量运输之后在枢纽站层层剥落，先到百十千伏的区域网，再入一万伏中压配网，最后在用户端变压器上落到三百八十伏三相或二百二十伏单相。升压省线损，降压保安全，整张电网就是这台反复换挡的变速箱。

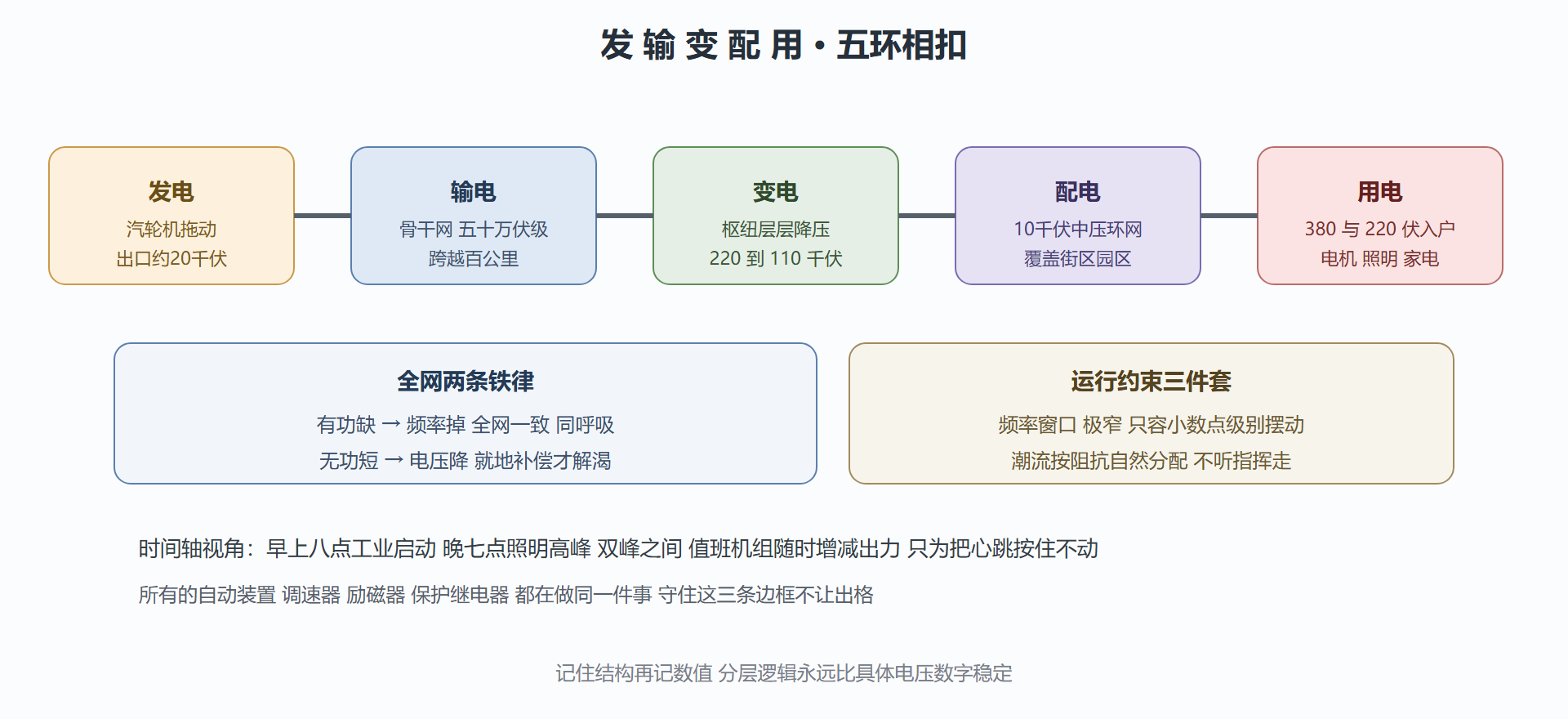

图：从电厂到插座的标准五段链条

全网的心跳不能乱

交流系统的奇妙之处在于全网所有发电机被电磁网络硬性锁在同一频率上——这既是工程奇迹也是软肋：频率是全系统有功功率供需平衡的唯一指示器。用户多开了一台设备而电网未能相应增加出力，五十赫兹立刻下沉千分之几；调度中心盯着这个数字进行一次调频二次调频，本质上是全网上万台原动机调速器的合唱。

对照的另一条规律管电压：无功不足则电压跌落。无功功率虽不做功却是建立磁场维持电压的脚手架，长距离重载线路上电压逐渐下垂，解决办法是就地投入电容或调相机补足，而不是傻傻抬高首端——这也解释了第 2 章里那间机加车间为什么必须装补偿柜。

潮流计算的入门直觉也值得交代：两节点之间的功率流向主要由两端电压相位差推动、受线路阻抗限制，它服从电路规律而非行政指令——想要某条线路少走点电，只能改变它的阻抗或者增减两端的注入，这也是新能源接入改造中重构网架的依据。

案例：一家注塑厂的增容评估全过程

背景是该厂新建二号车间，新增注塑机群装机总容量约一千二百千瓦，加上原有六百千瓦负荷，企业总需求逼近两千千瓦档位；现有进线为一台两千千伏安的十千伏配电变压器，供电公司要求提交增容申请与技术方案。

操作走五步流程。第一步盘存量：查阅近十二个月月度最大需量记录，发现虽然装机容量的纸面数字吓人，实际最大需量长期在一千五百千伏安上下，负载率约百分之七十五——尚有一批隐性余量。第二步估新车间特性：注塑机电加热占比高、同时率较低，采用需要系数法折算，一千二百千瓦装机乘零点六五的同时系数再加功率因数修正，视在需求约九百千伏安。第三步算叠加峰值并错峰：两个车间高峰同为白班，简单相加将达两千四百千伏安明显超容；方案提出让新车间的大功率料筒预热安排在夜班低谷完成错峰两百千伏安，同时给新机群配备无功就地补偿，把进线功率因数从零点八二提到零点九三，视在需求应声减少约一百六十千伏安。第四步定设备：最终方案为更换主变至三千一百五十千伏安并优化容量搭配成一大一小两台，轻载时小变独挑大梁避开大变压器空载铁损常年空烧的问题——这正是下一节效率曲线要展开的重点。第五步核保护与校验短路容量：更换主变后馈线短路电流增大，逐级核验断路器分断能力与保护定值配合，这项容易漏掉的工作恰恰是安全底线。

结果核验：整改投运三个月后月度最大需量控制在两千六百千伏安以内，功率因数月奖兑现，双峰时段母线电压比改造前还抬高了约百分之零点八——就地补偿的副作用是免费的电压支撑。解读里最值得咀嚼的是第三步：增容不等于买更大变压器，把功率因数和峰谷错开这两张牌打完，真实扩容需求往往只剩一半，这两招的本质都是不花钱的自我挖潜。变式思考可以移到屋顶光伏场景：当反向潮流在午间倒灌，传统靠单向变压器的配网会出现电压抬顶问题，这预告了第 8 章智能电网要正面迎战的课题。

⚠️ 新手最常见的误判是用"装机容量"替代"实际需量"做决策。铭牌之和永远是虚胖的最大值，不看一年期的实测需量曲线就批复增容，几乎必然造成资金沉淀与更高的固定铁损。

补两块拼图：中性点接地与电能质量

系统底层的两个概念在此先行登记。其一是中性点接地方式：发电机与变压器星形侧的中性点怎么处理，决定了单相故障时系统的反应姿态。大电流接地（中性点直接落地）让单相故障变成短路事故、保护立即切除，设备绝缘只需按相电压设计,高压网几乎清一色如此；小电流接地（经消弧线圈或高阻）则允许单相接地继续运行一两个小时，靠补偿电容电流让电弧自熄，换来的是供电连续性——六到三十五千伏的城市配网偏爱这种"带病运行两小时"的务实路线。两种哲学没有高下，只有场景适配：可靠性优先选后者，快速清除故障选前者。

其二是电能质量这门显学：电压偏差、频率偏差之外，谐波、闪变、三相不平衡、电压暂降并称六大公害。其中谐波的社会危害最隐蔽——它让电容过热鼓包、让中性线额外发热、让电动机产生脉动转矩，源头多是整流型负载与变频设备的五次七次成分；治理三板斧为无源滤波器吸收特定次数、有源滤波器动态抵消、以及从设备端要求满足限值标准。电压暂降则是工业用户的头号烦恼：远处一次雷击或短路让母线电压凹陷百分之二十持续几十毫秒，就足以让一条自动化产线的变频器集体欠压跳停，重启损失常以百万计——对治思路从"抗"字入手，关键回路的直流侧加大储能或加装动态电压恢复器。理解了这些名词，你再看工厂配电室的监控后台就有了语法：每一张异常曲线背后都对应着上面清单里的某个具体罪名与量刑标准。

要点收拢：

• 高压是经济学不是物理学：平方律让高电压成为远距离的唯一选项。
• 两层金字塔：电压等级自下而上递增，层级对应角色。
• 心跳即天平：频率报有功、电压报无功，全网同此凉热。
• 需量是真实的重量：装机容量只是座位数，上了几个人才算数。
• 错峰与补偿是免费的增容：先管理后投资是电力扩容的第一原则。

能量的搬运工已在候场。下一节拆开那台沉默的铁疙瘩，看电磁感应如何隔空传递千瓦级的功率，以及它的损耗账本如何左右着全场的选择。
