5.3 电机原理与控制

5.3 电机原理与控制

本节摘要：电动机把电能变成转矩，发电机反向运作，两者是同一原理的两副面孔。本节以旋转磁场的形成为核心，梳理直流机、感应机、同步机三大家族的性格差异，讲清转差率这个异步世界的心脏指标，对比直接起动、星三角、软起、变频四种控制身手的适用边界，并用一台风机的变频改造项目走完整节能核算。

三相电流如何凭空造出一只旋转的磁场

上一章的三相对称分析在这里兑现红利。定子铁芯槽里嵌着三组在空间上互差一百二十度的绕组，通入时间上互差一百二十度的三相对称电流后，各自产生的脉振磁场叠加，合成一个幅值恒定、整体匀速旋转的磁场——它的转速只由电源频率与绕组极对数决定：同步转速等于六十倍频率除以极对数。两极对时五十赫兹对应每分钟三千转，四极对则是一千五百转。空间错位加时间错位等于旋转，这一行就是全部感应电机世界的创世定理。

现在往这团旋转磁场的中央放一根转子。最简单的是感应转子：一摞导条首尾短接成鼠笼。磁场扫过导条，相对运动切割磁力线便在其中感应出电动势与电流；载流导体在磁场里受安培力，全体合力拖动转子跟着磁场跑起来。但转速永远追不满——一旦追平，相对切割消失，转矩随之归零，所以它注定只能运行在略低于同步转速的状态。实际转速偏离同步转速的比例叫转差率，满载时通常只有百分之二到五。这个小数字是整台机器的动力之源：转差不是缺陷而是燃料泵。

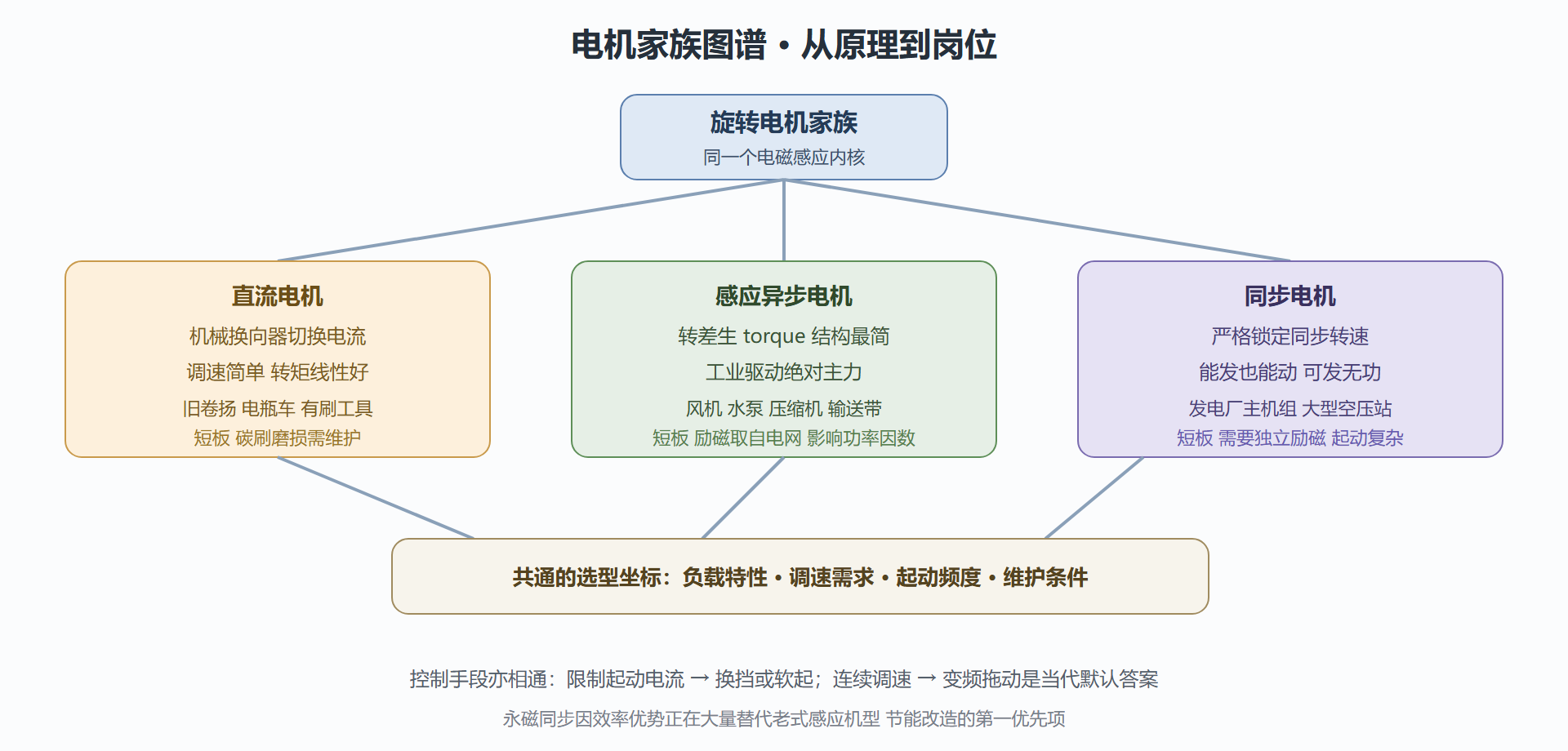

图：电机家族树与各自的领地标注

直流电机的门派逻辑不同：励磁绕组建立静止磁场，电枢电流经换向器与碳刷的机械开关实时换向，保证每个磁极下的受力方向不变。它的优点是控制感极佳——电压即速度、电流即转矩的天生线性让它长期统治牵引与轧钢领域，直到全控器件让交流变频把这块阵地一块块夺回。

同步电机则是另一类活法：转子装入直流励磁（或永磁体），被定子旋转磁场以磁锁的方式拖着严丝合缝地转，转速死死钉在同步值上不随负载漂移。发电厂的巨型机组全数是同步机的天下，因为过励状态下它还能向系统倒送无功、兼职调相机。

四种起动的取舍与调速的正道

异步电机直接全压起动时，堵转电流可达额定的五到七倍，大容量机组将拉垮母线电压惊扰全网。应对方案按成本递增排列：星三角起动用接触器切换绕组接法让相电压降为三分之一档，起动电流压到约三分之一，代价是切换瞬间仍有二次冲击且要求正常运行为三角形接法；自耦减压起动多几个抽头更细腻，适合中大容量但设备笨重；软起动器用可控硅移相缓缓抬升电压，冲击平滑无级却不宜长时工作（旁路后常态运行）；变频器从频率源头改写规则，既是最好的软起也是唯一的连续调速正道——代价与复杂度都最高。

判定口诀可以概括为：小容量偶尔起、直接上不算罪；中大容量看电网脾气择星三角或软起；需要调速或有节能诉求，一步到位上变频。

案例：一台九百转排风机的变频改造账本

背景是烧结车间一台九十千瓦引风机，常年按工频恒速运转，风量靠入口挡板节流调节，年运行八千小时。工艺上大部分时段只需要六成风量，挡板白白烧掉这部分能量，热像显示阀体附近有明显涡流损耗温升。

操作第一步做能量诊断：实测挡板开度百分之五十五工况下电机输入功率七十六千瓦，而风机轴功率理论推算同风量下仅需三十四千瓦上下——一半以上的电能耗损在挡板的节流燃烧里。第二步确认改造可行性：核对电机绝缘等级与轴承在低速自冷退化后的散热余量，决策加装独立冷却风扇；检查电缆长度避免容性尖峰损伤绝缘，超过临界值就配输出电抗器。第三步选定控制策略：采用压力闭环，PID 目标维持炉膛负压稳定，变频范围限定在每分钟三百至九百八十转之间避开结构共振点。第四步安装调试：先空载验证频率升降曲线，再带载整定 PID 参数观察负压波动收敛到工艺窗口内。第五步核算节能：运行一个月统计典型周平均输入功率降至四十一千瓦，按当地电价折算年节约电费逾二十万元，含设备投资的回收期约为十四个月。

结果的解读有四层深意。其一，平方律负载的风机水泵是变频收益最大的一类——轴功率近似随转速三次方下降，降到八成转速时能耗只剩一半左右，这是所有节能改造的首选目标名单。其二，收益不止电费：起动从七倍冲击变为零速缓升，机械与电气应力骤减，绕组绝缘寿命延长，维护停机明显减少。其三，负面清单必须同时交代：谐波回馈电网需要校验是否达标，老旧电机低速运行的散热与轴承润滑要专门评估，共振区间必须在程序里物理禁入。变式延伸到电梯行业能看到同一原理的另一副面孔：矢量控制的感应机或永磁同步机构成的曳引系统利用精确转矩控制实现平层零抖动，说明同一台机器配上不同控制水准，性能可以判若两机。

💡 认清一个底层事实：异步电机的铭牌转速永远是同步转速打折的产物，转差率既是它对负载的妥协也是它的力量源泉——读懂那个小小的百分数，就读懂了整个异步世界。

停下来也是一门功夫

会开车还要会刹车，电机的制动方式同样是选型清单的固定栏目。能耗制动把定子从电网断开后接一只电阻，旋转的转子磁场感应出反向力矩快速泄能，接线最简单、代价是热量全进电阻；回馈制动借助变频器把降速期间的动能经逆变器反灌回母线甚至送回电网，节能又干脆，但要确认母线电容与制动单元有承接能力——电梯、离心机这类大惯量负载的标配；反接制动猛对调两相让磁场反转强行拽停，冲击剧烈只适合小电机偶尔救急。三者按"温柔、经济、粗暴"排序，工程上常以回馈为主、能耗兜底。至于定位停车场合（提升机平层、机床到位），还得叠加直流注入制动在零速附近形成静态力矩锁住轴。

再补一笔选型的时效账。同样一台风机改造，方案可能落在三个档位：更换高效永磁同步电机、给老感应机配变频器、或者两者都上——差价可以到三倍。判断工具依然是第 5.1 节教过的账本思维：先算年运行小时数与负载率，小时数越高、负载率越平的场合，一次性投入高但效率更高的组合回收越快；一年只跑几百小时的场合，连变频器都可能是过度医疗。没有通吃的答案，只有匹配工况的答案——这句话适用于本章所有结论。

打包带走五句：

• 空间与时间的双重一百二十度合成旋转磁场，这是三相结构的全部意义。
• 转差率是异步机的心跳：没有它就没有感应电流与转矩。
• 家族各有岗位：直流好用难养、感应廉价皮实、同步精准还能补无功。
• 起动方案按电网耐受排队：直起、星三角、软起、变频，电流冲击逐级友好。
• 变频是调速的正解也是新问题的源头：谐 波与散热评估缺一不可。

强电一侧至此看懂了能量的来路与去处。下一章举起仪表：这些藏在铜线里的状态，如何被忠实地翻译成示波器上的波形和采集卡里的数字。
