干扰不是玄学而是三人条件题

很多工程师对"干扰"二字心存畏惧，仿佛它是不可控的天灾。换个视角立刻清明：任一骚扰事件都同时满足三个条件——存在发射能量的源、存在把能量送到受害者的路径、受害者恰好对该频率敏感。三者的乘积才是干扰强度。这个模型的价值在于给出了三条独立的进攻路线：压源（降低发射）、断径（切断传播）、抗扰（提升受害门槛）。工程预算有限时,先攻哪条？经验答案出奇一致：路径——因为源头往往是改不动的（电网本来就脏、开关管必须快），受害者也常常换不起，唯独路径上的几十厘米距离调整、一根屏蔽线的接法，成本以厘米和分计。

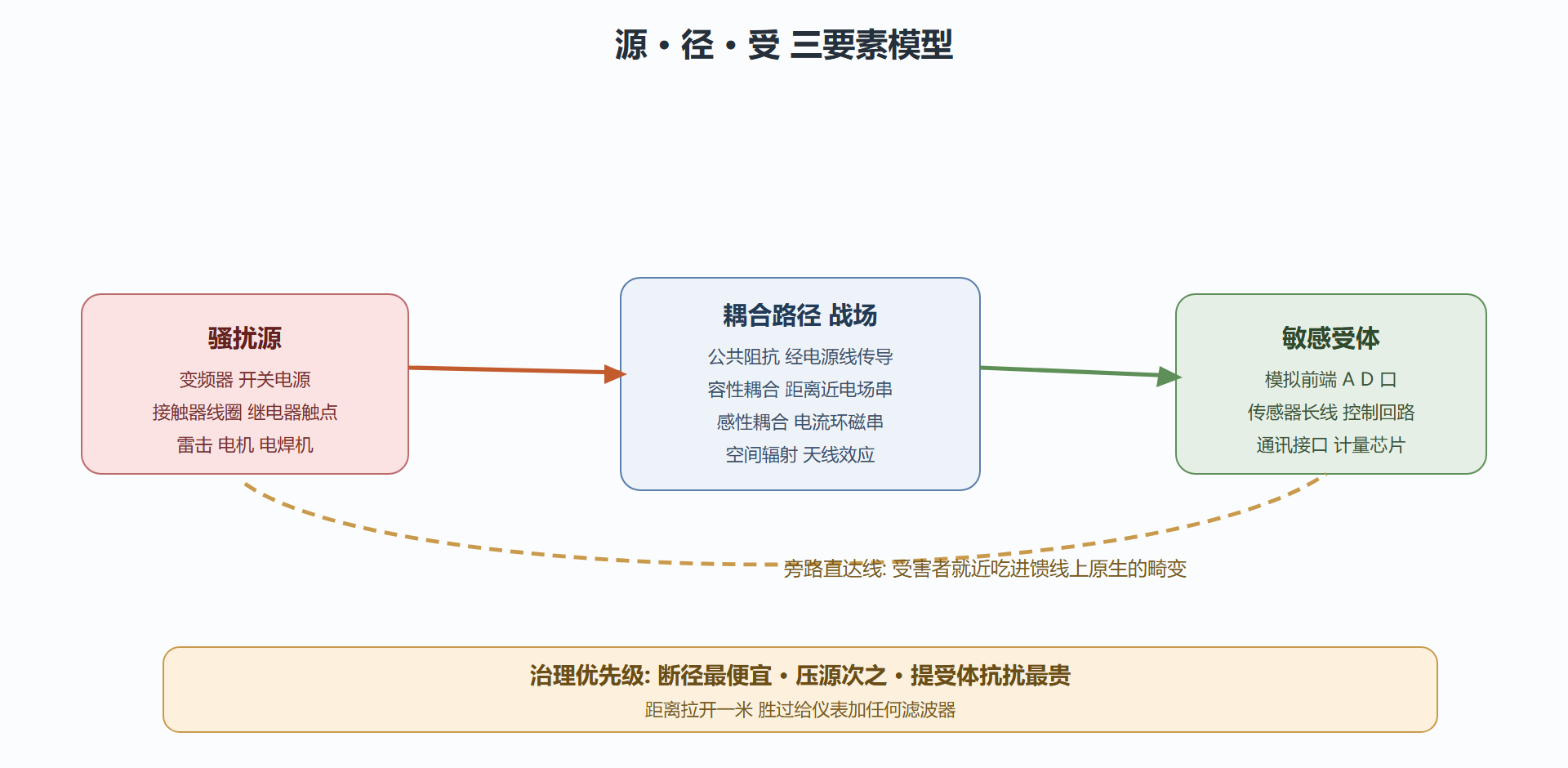

图：干扰三要素与四条典型路径标注

两条腿的路径各穿两双鞋

物理上路径只有两条腿：金属导体走的传导与空间电磁场飞的辐射。但传导这条腿穿着两双不同身份的鞋——差模电流在往返导线之间形成回路，像河道里的正常水流；共模电流则在诸根导线与大地之间同向流淌、经分布电容或接地网络绕远路回家，像漫过堤岸的渗水。两者的抑制器件完全不同：差模噪声归 X 电容与差模电感管；共模噪声要请共模电感出面——同一磁芯双向并绕，差模磁场互相抵消无损通过，而对同向的共模电流呈现高阻抗。混淆两者是电源滤波设计失败的第一大原因。

辐射那条腿同样有两副面孔。频率低至几兆赫兹以下时，环路近场以磁场（感性）或电场（容性）形态就近串扰：两根平行走线的寄生互感电容就是案犯。频率高了之后，任何一段足够长的导体都可能自进化成天线，向外播撒或在体内接收。对应这两张脸的药方也不一样：近场问题靠拉开距离与正交交叉布线根治；天线问题靠屏蔽体反射吸收能量解决。

抑制清单按性价比排序

第一梯队是布局与结构的零成本手段：信号线与动力线分槽敷设保持三十厘米以上间距，必须交叉处以九十度垂直穿过；减小一切回路面积——继电器触点旁并联的续流回路、晶闸管换向环，面积越小则发射与受扰双双下降；让弱信号电缆离开变频输出至少一臂远。

第二梯队是每米几元到几十元的被动件：屏蔽层在干扰端单端接入参考地（第 6 章采链路里已经练过它的纪律）；共模扼流圈横在每个进出控制柜的接口；铁氧体磁环卡套在电机引线上对付兆赫以上的毛刺；X Y 电容组合成的电源滤波器堵住传导骚扰的公路。

第三梯队才是改源头的设计功夫：放缓开关沿以牺牲一点效率换谐波大幅下降；为继电器线圈配 RC 吸收或续流二极管掐灭断开瞬间的火花；变频器输出侧加装正弦波滤波器。这一梯队效果显著但要动方案、动参数，通常留给前两梯队穷尽后的硬骨头。

案例：跳数的温度仪表与三米外的变频柜

背景即章首那起事件：涂装喷房的四线制铂电阻温度变送器，显示值每逢主传动变频器升速就有整十秒的台阶式跳变，幅度约零点八摄氏度，工艺人员无法分辨真温漂还是假信号，质检追溯已报废两炉产品。

操作第一步定位类别而非急于换表：用便携记录仪同步抄录变送器输出与变频器运行状态曲线，发现跳变时刻与载波频率切换完全吻合——骚扰来自变频器几乎实锤，且跳变有固定量化台阶说明干扰进入了 ADC 之前的模拟段而不是通讯层。第二步逐环排查路径：剥开变送信号电缆检查，发现施工方图省事把它与三相动力电缆捆扎在同一线槽内长达十二米；现场用示波器在变送器输入端子直接观察，共模噪声幅值高达数伏且频谱集中在载波及其倍频附近。第三步实施三板斧：所有信号电缆当场改道独立的金属桥架，全程与动力线拉开六十厘米、交越处垂直；屏蔽网重新只在控制系统侧单端接地（此前发现其在现场端也被接了地,构成地环路充当天线）；变送模块入口加装针对载波频段的共模扼流圈并将该通道软件滤波窗口从五十毫秒展宽到两百毫秒，权衡响应速度后确认不影响工艺。第四步回归验证：连续七十二小时监测，跳变彻底消失，改道的桥架成本不足千元。

结果背后的解读有三层。其一，这起事故的全部技术含量都在路径二字——变送器和变频器都是合格商品，违规的是它们之间的空间关系；质量管理体系若把桥架分隔写进验收项，问题根本没机会发生。其二，排查动作遵循"证据先行":先用同步曲线建立相关，再扒开线槽看物理事实，最后才动板子换器件，顺序颠倒的新手案例中多以买新仪表告终而问题依旧。其三，量化台阶暴露了干扰已进入采样前端，这类细节能显著缩短诊断路径，是从现象反推入侵深度的教科书示范。变式思考放到今日常见的整层厂房场景：多台伺服共用一套接地网时，动力回流在公共地阻抗上的耦合足以让任意敏感系统遭殃，对策是动力地与信号地分区入地、单点汇合——这正是下一节安全接地话题的技术前菜。

💡 遇到"来历不明"的怪象，第一个该问的问题不是什么芯片坏了，而是最近一米内有没有什么东西在剧烈开关。九成干扰故事的开头都藏在那三米半径里。

屏蔽材料的选择不是玄学

提到屏蔽，最常见的误区是"越厚越好、越贵越好"。材料选择的真实依据只有两条物理量。对付电场与平面波（高频），反射是主角，普通金属薄板甚至导电涂层都够用——铜与铝的反射损耗远高于钢，这解释了为什么屏蔽房偏爱铜网而非铁皮。对付磁场（尤其几万赫兹以下），反射几乎帮不上忙，必须靠高磁导率材料的分流效应把磁感线"吸"进自己身体里绕行——坡莫合金一类贵价磁材由此登场，而且厚度要足；多层薄材夹空气隙的组合常比单层厚板更划算。频率再往上跨过兆赫级，趋肤深度缩到肉眼不可见,一层薄的良导体反而效益最高，"厚"彻底退出加分项。

另一笔要算的是开孔的账。屏蔽体的泄漏从来不在板材而在缝与孔：一条十厘米的缝隙对百兆赫兹就是一张敞开的门，因为缝隙长度接近波长比例时会变成高效缝隙天线。工程纪律因此写成:通风孔用蜂窝波导窗而非法兰网、面板搭接处保证导电连续并加指形簧片、穿越屏蔽体的电缆必须经馈通滤波器接入。记住这个数量级感觉——设计一个屏蔽效能四十 dB 的机箱，功夫八成花在接缝上而不是选板上。

打包带走：

• 三人条件缺一即散场：压源、断径、抗扰是三条独立战线。
• 战场的性价比排序：路径首选、源头次之、受体兜底。
• 共模差模分鞋而治：识别错误等于药方全错。
• 近场与天线两种辐射：一个靠距离姿态、一个靠屏蔽材料。
• 证据链条先行：相关性数据、物理查验、再谈器件更换。

治住了看不见的能量，接下来面对更直接的威胁：电流流过人体的那一刻，标准与装置如何保住性命。
