7.3 防雷与过电压保护

7.3 防雷与过电压保护

本节摘要：一次雷击可在微秒级时间内输送库仑级的电荷，峰值电流可达百千安——没有任何设备能靠"硬扛"活下来。防雷的全部智慧是给这种能量修一条专用通道并分段降压：接闪、引下、接地构成外部骨架，浪涌保护器的多级配合构成内部纵深。本节讲清直击雷与感应雷的两副面孔，拆解分级保护的设计逻辑，并以一座通信基站的雷击损毁整改案例走完全流程。

认识对手：两副面孔的雷霆

教科书统计给出的对手画像足以让人清醒：一次典型的负极性地闪在几十微秒内完成，回击电流峰值中位值约三十千安，强者过百千安；雷云对地的电位以千万伏计。直接被这股能量命中的对象几乎必然汽化或起火,但工程实践中更常见的破坏来自它的间接效应。

第一副面孔是直击雷：放电通道物理接触建筑物或结构物，热效应与机械力直接施暴，同时雷电流在入地路径上的巨大 di/dt 让周边回路感应出危险电压。第二副面孔是感应与侵入：即使雷电打在一公里之外，架空线路与金属管道上也会感应出数万伏的行波顺藤摸瓜涌进配电系统；避雷针的引下线本身也会通过电磁感应向邻近电缆"漏"出千伏级的浪涌。换句话说，你没被打到不代表没事——雷霆的能量半径远大于它的命中半径。

区分这两副面孔是所有防雷设计的第一步：前者交给外部的拦截疏导体系，后者交给内部的等电位与限压体系，混为一谈会导致预算全花在接闪杆上而机房内的交换机照样阵亡。

外部骨架：接闪 引下 泄放三部曲

外部防雷的分工像一场接力。接闪器（避雷针、带、网）负责第一个动作"我在这"——利用尖端效应吸引先导放电，让雷打在自己身上而不是屋顶设备上；它的保护范围按滚球法核定，不同防护等级对应九米到六十米的滚球半径，覆盖高度需要逐点作图验证而非拍脑袋竖杆。引下线负责第二棒：以最短、最直接的路径把雷电流从接闪点送到大地，绕弯和长平行段都会在自身周围制造更强的感应磁场，规范对其间距、弯曲半径、搭接方式的规定全部源于此。接地装置收最后一棒：把能量散入大地，工频接地电阻只是参考指标之一，冲击接地行为还要考虑土壤电离效应。

这套骨架的现代精髓不在三件套本身而在一条原则——等电位联结：建筑物内所有金属体（结构钢筋、管道、桥架、屏蔽层）用导体互相连接并与接地系统相联。当整个空间像一个法拉第笼那样电位同步起伏时，内部各点之间不再有危险的电位差,火花闪络失去存在的理由。这一原则同样是上一节接触电压话题的终极答案。

内部纵深：浪涌保护器的梯队配置

顺着电源线与信号线进屋的残余浪涌由浪涌保护器 SPD 分级消化。它的核心元件分两派：氧化锌压敏电阻响应快但残压随电流增大，气体放电管通流极大却动作迟缓且有续流问题。单打独斗都不理想，于是业界采用军队式的梯次防御：

三级之间必须保持规定长度的线缆间隔（通常不少于五米）或在级间加退耦电感，否则前级还没来得及动作、后级已抢先吸收全部能量而烧毁——能量配合是 SPD 设计的灵魂词，也是验收测试最爱考的细节。信号侧的同款思路只是参数改写：网络接口、天馈线、总线各有专用的精细保护器，安装位置永远紧贴被保护设备的端子排。

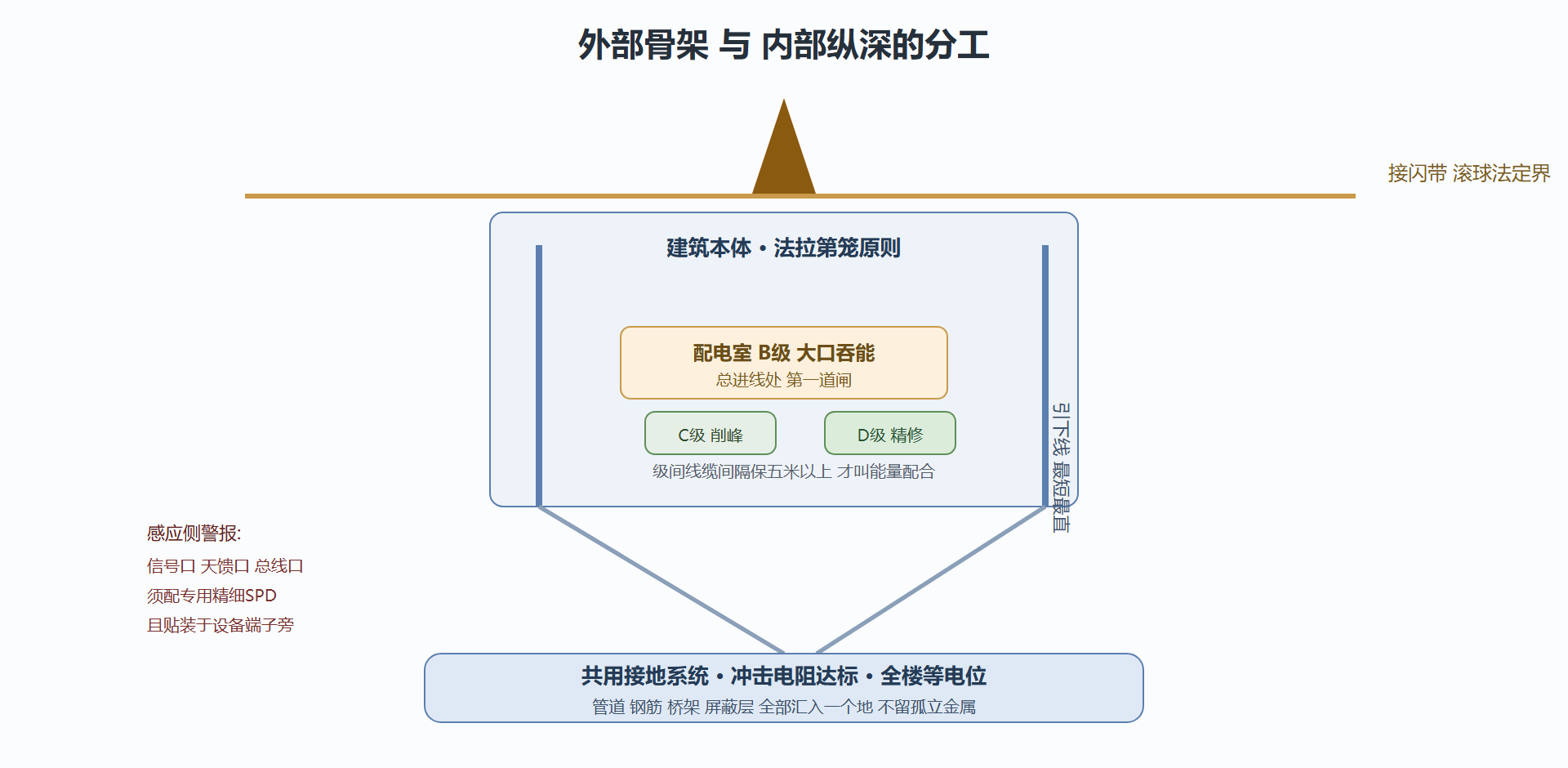

图：一座建筑的分层泄放体系标注

案例：山顶基站连续两年遭雷损的整改始末

背景是一座海拔八百米的通信基站，两年内三次雷雨夜全体设备掉线，损坏件集中在射频单元与传输板卡，运维部门一度考虑整体迁站，损失评估迫在眉睫。

操作第一步做现场诊断：核查发现铁塔独立的防雷接地网与机房接地网在地网边缘仅有名义连接，实测两点间的过渡电阻偏大——雷电流下地时两者形成可观电位差，恰好由馈线的金属外皮搭桥引入机房，这是俗称的"地电位反击"。第二步查天线馈线处置：馈线金属外皮在塔顶与入室口两处均未就近接地,庞大的感应路径畅通无阻;室内虽然装有馈线避雷器，但其接地点随意甩在一根绣蚀的水管上，等于没接。第三步评估三级 SPD 的现状：总配处确有一只第一级模块,但窗口指示已经翻红无人更换,后级 C 级则因机柜改造被整排拆除,纵深体系名存实亡。第四步按优先级施工：两地网实施多点熔接真正合为一体并对地阻补强达标；馈线在天线根部、过桥架两端、入室端口三点就近接入环形接地排,入室处加装限压器并把其接地端以最短铜带压接在同一环上；恢复 C 级模块并以线缆长度确保级间配合，D 级细化到每台传输设备的电源口;信号口统一补装以太网与 RS485 规格的保护器。第五步验证考核：用模拟雷电流发生器对整套泄放路径做注入试验，记录各测点的电位差分布确认最大跨步段已压到安全限内,随后进入整整一个雷雨季的实弹观察期。

结果交出漂亮的答卷：当年雷雨季基站零损坏，次年亦无异常，迁站提案撤销。解读层面有三笔账值得算给管理层看。其一，本次全部整改花费不足迁站预算的百分之三，防雷工程的投入产出比常被严重低估直到第一次事故后才痛悟。其二，本案例没有一项技术是陌生的：地环路反击是第 1 章电磁场案例的放大版，屏蔽与单点纪律沿用第 6 章,能量配合则是本节的队列课——真正的难关从来不是单个知识点而是把它们组织成完整的围栏。其三，维护漏洞比设计缺陷更常见：翻红的指示窗三年无人更换说明缺乏制度化的巡检清单，任何防护体系离开定期验证都会静默腐烂。变式思考延伸到新能源场站更为直观：光伏阵列的大面积金属支架与直流长电缆使雷季风险陡增，业界共识是把直流 SPD 选型与组串绝缘监测绑定为标配方案——同样的分层哲学,新的战场。

💡 防雷设计的灵魂只有一句话：你无法消灭那股能量，你能决定的只是它从哪条路回家。把路修宽、修短、修得比你的设备更好走，剩下的交给概率站在你这边。

打包带走：

• 两副面孔分开治：直击雷归外部骨架，感应侵入归内部限压。
• 三部曲各司其职：接闪诱敌、引下快走、接地深藏。
• 等电位是终极答案：整座楼同涨同落,内部无差价就无闪络。
• 三级梯队讲究配合：位置、间隔、退耦,缺一样体系即漏气。
• 验证决定生死：不巡检的 SPD 只是昂贵的装饰品。

天上的对手与手边的仪表都已收拾妥当。终章第 8 章向前眺望：宽禁带器件与智能电网正在改写的规则，以及从原理图到可靠产品的完整道路。
