8.4 可靠性设计与技术演进

8.4 可靠性设计与技术演进

本节摘要：可靠性是让产品活过质保期的学问：用浴盆曲线读懂失效的时间分布，用降额设计稀释应力，用冗余与容错隔离故障，用加速试验预演岁月。本节同时回顾这门手艺自身半个世纪的演化脉络，把它落到个人能力升级的路线图上——它既是全册的技术收官，也是从读者到工程师的一次身份交接。

失效不是随机诅咒而是有形状的

把一批设备的失效率对时间作图，会得到那条著名的浴盆曲线：早期失效段陡然下行——设计疏漏、工艺毛刺、来料瑕疵的"不适者"在最初几百小时集中阵亡；随机失效段低平绵长——成熟期内失效只由偶发过应力主导,与年龄几乎无关；耗损失效段重新抬头——焊点疲劳、电容干涸、机械磨损这些物理化学过程终于累积到临界。三段的治理策略完全不同：早期靠筛选与环境应力试验拦截，中期靠降额拉长间隔,晚期靠计划更换管理预期。混淆段落是可靠性决策最常见的错误——给一款耗损失效为主的产品硬堆 MTBF 指标毫无意义。

几个计量概念先归位：可靠度 R(t) 是到时刻 t 仍存活的概率；失效率 λ 是单位时间的条件死亡速率，电子工业习惯以菲特（每十亿小时分之一）为单位；平均无故障时间 MTBF 是失效率的倒数,注意它是统计期望而非承诺寿命——一台标称十万小时的电源，指的是这一型号群体的统计钟声，不是任何个体的保修期。

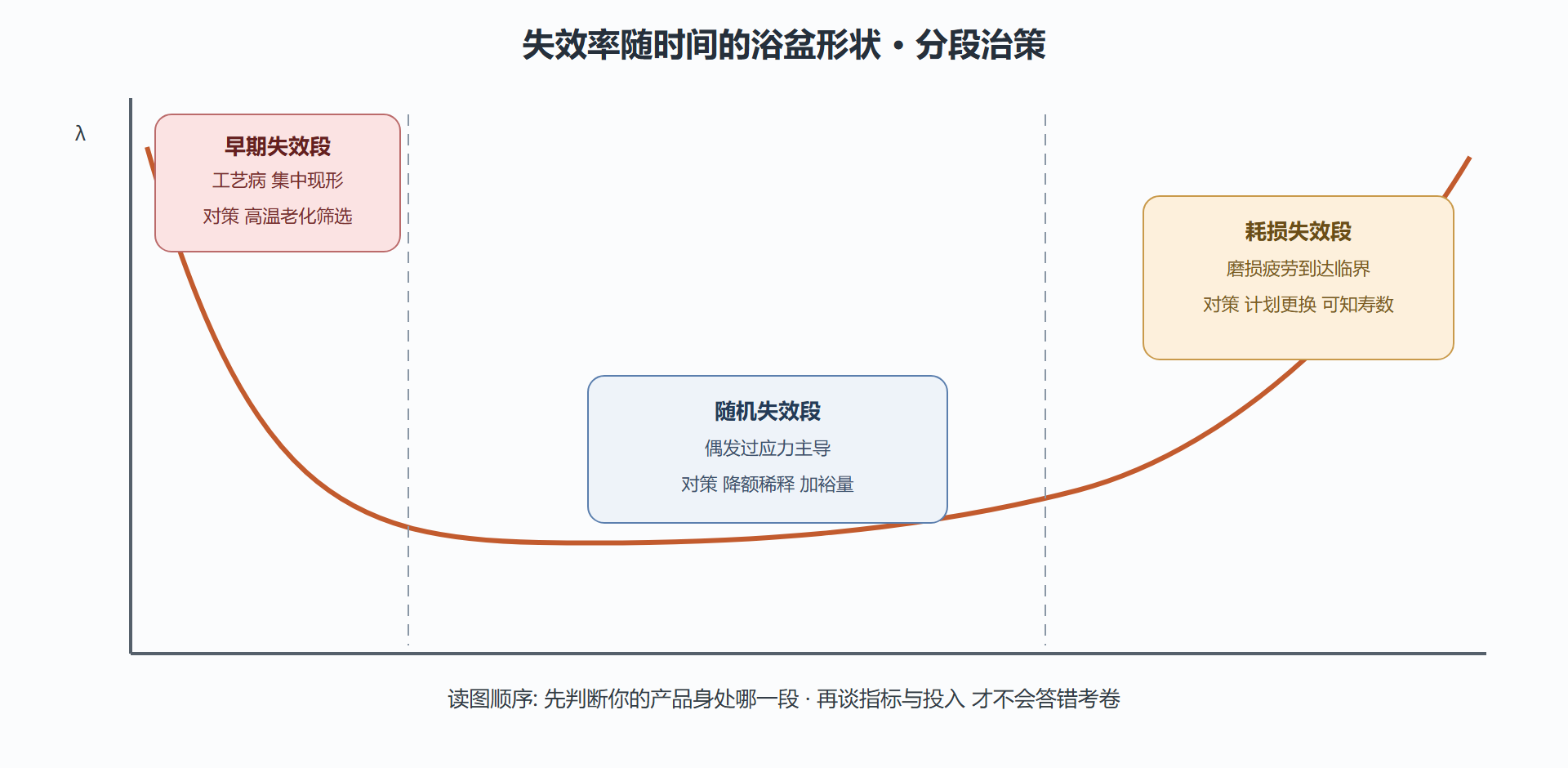

图：浴盆曲线三段治理策略标注

让产品长命的四个动作

第一动作是降额设计——整个可靠性领域性价比之王。手册的额定值是保质不保活的底线，工程惯例是在结温、电压、电流上各砍百分之二十以上：电解电容按额定纹波的一半使用,寿命翻八倍的经典规律源自温度每降十度寿命加倍的阿伦尼乌斯关系；MOSFET 结温留出四十度的深冷余量，热失控链条就断了源头。第二动作是选型即设计：连接器与电解电容是整机可靠性的两大短板担当，一颗卡接不可靠的排针能拖垮整台设备——把钱花在这两处永远划算。第三动作是冗余与故障隔离：串联结构里总体可靠度是各环节的连乘积,任何单点都经不起乘法；关键通道并联备份、故障域分区隔离、看门狗兜底复位，都是用空间换时间的数学交易。第四动作是加速验证：高加速寿命试验用远超额定的温度循环与振动梯度逼出薄弱环节，它的哲学是"与其等客户发现，不如自己先当恶魔"，但要注意加速模型的外推边界——超出材料机理范围的暴力只会制造现实中不存在的新失效模式。

这门手艺自己的演化故事

可靠性工程的历史本身值得回顾一遍,因为它反复演示同一个母题：灾难推动认知。二十世纪四十年代美军电子设备一半时间趴窝，催生了系统化的失效率数据库；五十年代晶体管取代电子管，可靠性从修理工的直觉变成工程师的计算；六十年代阿波罗计划把冗余设计与故障树分析推至巅峰——火箭没有第二次机会供你调参；八十年代之后日本制造业把质量工程下沉到工艺参数层面，田口方法让稳健设计成为量产哲学；近二十年预测与健康管理又把事后维修升级为状态监视下的提前干预,第 6 章的传感监测手段在此找到了战略级的舞台。

这条演化线对个人的启示同样直接。年轻工程师的成长路径惊人地与之同构：先学会把功能做出来（对应原理章），再学会把性能做稳（对应测量与调试），最终学会把概率算清楚——区分"我做过它能工作"和"我知道它在多大程度上会继续工作",是从操作者到设计师的分水岭。具体路线建议朴素而有效：每年补一门与本行相邻的知识（控制、散热、EMC 各来一轮）；每个项目写足复盘文档并定期重读自己两年前的代码或图纸；主动争取一次现场事故的分析机会，那份经历抵得上十次成功交付的职业含金量。行业视角也要常抬眼望：宽禁带器件与软件定义硬件正在改写可靠性的题库——新材料的失效物理尚未建库,软件失效不服从浴盆曲线,老经验需要持续的翻译而不是刻舟求剑的照搬。

案例：一年后的批量焊点开裂追凶

背景是一台下线运行仅十四个月的工业级控制主板出现批量返修，症状高度一致：控制器区域偶发重启，目检未见异常，供电纹波正常，故障率随批次与季节波动明显。

操作第一步建立数据画像：整理三十台返修记录，标注安装位置与朝向，发现靠近机柜门震动源的一列异常占比超六成,冬季返修率约为夏季三倍——两个相关性立刻排除芯片老化假说,指向机械应力叠加低温脆化。第二步做显微解剖：金相切片显示 BGA 封装角落焊球出现贯穿性裂纹,断口形貌呈典型的疲劳海滩纹，证实为周期热应力致动;该区域下方的 PCB 设计时未按规范布置平铺铜平衡层,回流焊接后已有隐性翘曲残余。第三步复核根因链：温度循环使板与塑封体的热膨胀差每日上演，耦合翘曲初应力让角落焊球首当其冲——原始电路完全无辜，败笔早在布层架构阶段就已注定。第四步实施整改：下一版在该封装四周增加角部胶固与边缘支撑铜柱,叠层改为对称平衡设计,返修批全部执行植球加固；同时在产测流程中加入五周期的快速温循筛掉先天脆弱个体。

结果整改后十二个月追踪零复发，公司顺手把"对称叠层审查"写进了原理图评审的强制项。解读环节的三条沉淀直指本质：其一，本案从表象"偶发重启"到真相"设计期的叠层偷懒",中间隔着统计画像、金相证据、物理机理三级台阶——缺少任何一级都会冤枉回焊接供应商或芯片厂；其二，季节与朝向这种"非电参数"常常是最锋利的定位线索，可靠性思维的独特之处正在于借力一切学科；其三，最省钱的可靠性投入发生在画图的第三周,最昂贵的发生在召回的第十四个月,时序本身就是成本方程的最大系数。变式训练可以自选一件身边设备完成一次纸上预演：列出三个最可能先坏的部件、各自对应的失效段位、以及你会安排的预防动作——能独立完成这份清单，本节的目的便已达成。

💡 一句收束全书：可靠的系统不是不出错的系统,而是错了也活得住的系统——这句话同等地适用于电路,也适用于你接下来的职业轨迹。

最后的打包：

• 浴盆曲线分段施政：筛选斩早期、降额延中期、计划换晚节。
• MTBF 是群体钟声：统计期望不是对个体的寿命承诺。
• 降额是免费的保险：每一个苛刻的百分点都在暗中续命。
• 单点必死于乘法：冗余与隔离是对抗串联宿命的两件武器。
• 教训要变成公共资产：个人踩过的坑只有写进规范才算真正爬出来。

全书至此收官。愿你带着定律的骨架与现场的体温上路：面包板上见微知著，配电盘前心存敬畏。
