本节摘要：面对货架上成百上千种 MCU 型号，需要一套坐标系才能不迷路。本节建立三个分类维度——按数据总线宽度、按指令集架构、按应用场景——并盘点 8051、AVR、PIC、Cortex-M、RISC-V 五大家族的性格与地盘。读完你拿到任何一颗芯片，都能迅速判断它的出身、定位与适用战场。

开门见山：分类不是为了背型号，而是为了建坐标系

芯片厂商每年发布的新 MCU 数以百计，靠记型号永远记不完。可行的办法是建坐标系：任何一颗新芯片丢进来，先按维度定位，再看它在坐标系里的邻居是谁——邻居的生态就是它的生态。嵌入式工程师拿到陌生芯片的第一反应从来不是从头读手册，而是问三个问题：几位？什么内核？给什么场景用的？这三个问题对应三个分类维度。

维度一：按总线宽度分

8 位、16 位、32 位说的是 CPU 一次能处理的数据宽度，它像水管口径，直接决定运算吞吐与寻址空间。

8 位机（8051、PIC、AVR）是"够用哲学"的化身。直接寻址空间小、单字运算慢，但对付开关量控制、简单计时、键扫描绰绰有余，且单价低、功耗微、引脚少，适合扭蛋机、遥控器、小家电。16 位机（TI 的 MSP430 最具代表性）是过渡形态，凭超低功耗在仪表、水气表领域站稳了脚跟。32 位机（Cortex-M 系为主流、RISC-V 快速跟进）是当下的默认选择：寻址空间 4GB、单周期可处理一个字长、浮点运算有 FPU 硬件支撑，做协议栈、图形界面、音频处理都游刃有余，而价格已下探到几元钱。

一个常见误区要纠正：位数不是性能的全部。一颗主频 48MHz 的 Cortex-M0+ 在很多控制任务上未必输给主频 20MHz 的"伪 32 位"老架构，因为流水线、指令效率、外设带宽同样重要。选型看综合，别只盯一个数字。

维度二：按指令集架构分

指令集（ISA）是软件与硬件之间的契约，第 3 章会专门展开，这里先看它在分类上的意义。

CISC 系以 8051 为代表：指令长短不一、功能丰富，一条指令能干不少事，代价是译码复杂、执行周期不均。RISC 系主张精简：定长指令、大量通用寄存器、单周期执行为主，Cortex-M 与 RISC-V 都属此列。对程序员来说，这条分界如今被编译器和库层层遮蔽，日常感知不强；但它决定了芯片的功耗效率、代码密度这些底层气质。

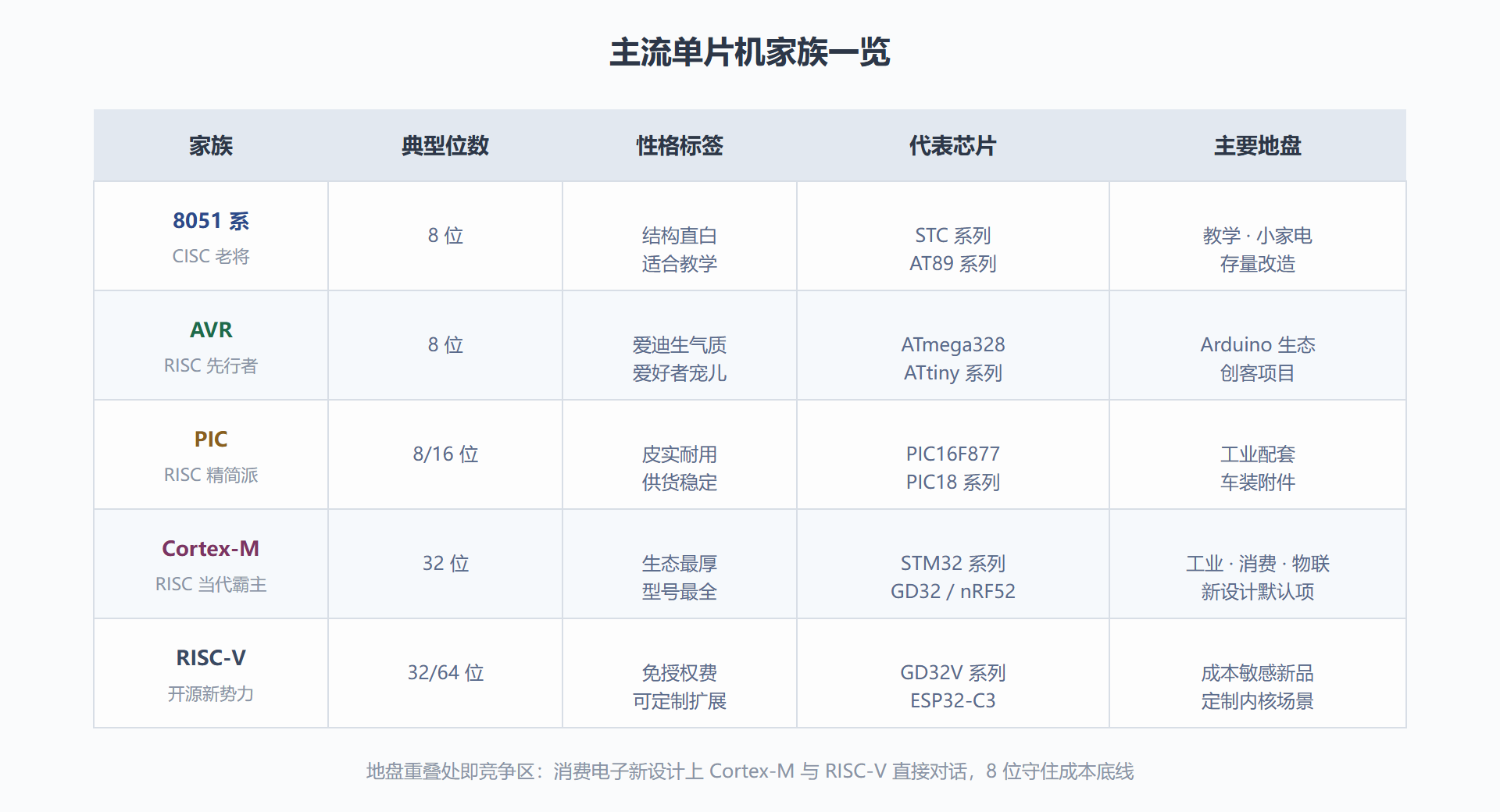

图 1-2：五大家族定位对比矩阵

维度三：按应用场景分

厂商的产品线命名本身就暴露了场景思维。通用型（STM32F1/F4）外设均衡，什么都能干；低功耗型（STM32L 系列、MSP430）把休眠电流压到微安级，伺候电池设备；高性能型（STM32H7、主频 500MHz 以上）带硬件图形加速与双精度浮点，逼近低端应用处理器；无线型（ESP32、nRF52）把射频收发器与 MCU 集成，物联网节点的标配；车规型（如 S32K 系列）通过温度、寿命、失效率的严格认证，价格可能是同性能消费级的数倍。场景分类最实用的一点是：它直接告诉你不该拿哪类芯片做什么——拿消费级芯片做车规项目，认证关都过不去。

拿坐标系实战：三颗陌生芯片的速判

练习一下。第一颗，STC89C52：8051 内核、8 位、DIP40 封装、几元价格——大学实验室常客，教学与课程设计定位。第二颗，STM32F103C8T6：Cortex-M3、72MHz、64KB Flash、20KB RAM——"蓝色药丸"开发板的主芯片，创客与入门项目的通用主力。第三颗，ESP32-C3：RISC-V 单核、160MHz、集成 Wi-Fi 与蓝牙——物联网小设备的性价比之选。三问过后，三颗芯片的性格、价位、适用项目已一目了然，这就是坐标系的威力。

封装与供货：分类之外的实用维度

坐标系之外还有两个采购视角的维度，选型文档里常常出现。封装决定可生产性：DIP 直插适合面包板与教学，SOP/QFP 贴片适合小批量打样与量产，QFN/BGA 引脚藏在底部、焊接需要回流工艺与返修设备——实验室自焊选 QFP 封装是性价比之选，BGA 没有产线别碰。温度等级决定适用环境：消费级 0 到 70 度、工业级零下 40 到 85 度、车规级零下 40 到 125 度，户外与车载项目若误选消费级，冬天趴夏天死的返修单会教你做人。这两个维度不改变芯片的"性格"，但决定它能不能在你的生产与环境条件下活下来——1.4 节选型时会再次用到。

另一个实战习惯：同家族内找替代型号。项目做到一半发现 Flash 不够、引脚不够时，Cortex-M 生态的便利就显出来了——同系列通常有引脚兼容、外设兼容的更大容量型号，换型号不改板不重写代码。选型时先看家族有没有"向上升级的梯子"，是抗风险意识的一部分。顺带一提，替代型号核对的三处高频坑是：同引脚但个别脚的第二功能不同、Flash 擦写粒度不同导致存储布局变动、以及新型号勘误表里多出的条目——三处都过一遍，替代才算完成。

附一套实操方法：三十分钟读懂一颗陌生芯片

坐标系建好后，补一个马上能用的流程——拿到任何一颗陌生 MCU，按四步读资料，半小时内就能判断"它和我手上项目的匹配度"。

第一步，读数据手册首页与特性页，只抓六个信息：内核与位数、最高主频、Flash 与 RAM 容量、工作电压范围、封装与引脚数、片上外设清单。这六项决定了它的能力上限和能不能焊上你的板子。

第二步，翻内部框图，看三件事：外设挂在哪条总线上（决定并发能力）、有没有 DMA（决定大数据量搬运时 CPU 是否被占死）、时钟树复杂度（决定配置难度）。框图读不懂细节没关系，第 2 章会把这里的知识补齐。

第三步，查生态四件套：官方开发环境与库是否齐全、社区教程与开源项目的密度、调试工具的价格（有没有成熟的调试器支持）、供货渠道与二手开发板的可得性。生态厚度直接决定你踩坑时能不能搜到答案。

第四步，算一笔资源账：把你项目要跑的功能列出来（几个按键、几路采样、要不要协议栈），逐项对到外设与存储上，留出一半余量。这一步做完，"选不选它"基本就有了答案。

四步走完你会发现：真正的选型工作量不在"比较几十颗芯片"，而在"把自己项目的需求想清楚"——需求清单列得越实，候选芯片自然收敛到两三颗，再用 1.4 节的维度对比即可收官。

问题：同一内核，为什么不同厂家的芯片不能算"等效"？

定位坐标系之外还要警惕一个简化：把"Cortex-M3"当成芯片的全部。内核相同，围绕内核的配置可以差出很远——Flash 与 RAM 的容量档位、外设组合与数量、总线上外设的带宽分配、工艺带来的功耗表现、以及最容易被低估的勘误与驱动成熟度。两家厂商的同内核型号，移植 HAL 层代码也要逐外设核对，寄存器级的差异更多。所以坐标系给出的是"性格与生态位"，落单前仍要读具体型号的对比表——这是"建坐标系"与"偷懒"的区别。

本节要点回顾

• 三个分类维度：总线宽度定能力上限，指令集定底层气质，应用场景定产品定位；三问即可给任何芯片定位。
• 位数误区：位数不是性能全部，流水线、指令效率、外设带宽共同决定表现。
• 家族性格：8051 是教科书，AVR 是创客宠儿，PIC 是工业老实人，Cortex-M 是当代默认项，RISC-V 是开放新贵。
• 场景即红线：车规、低功耗、无线各有专属产品线，跨场景选型先过认证与功耗两道关。
• 体系位置：坐标系建好了，下一节就把它变成一台真实的选型决策工具。
