本节摘要：你按下的"编译"按钮背后是一条四段流水线：预处理、编译、汇编、链接。本节沿一条两文件工程走完全程，讲清目标文件、链接脚本、启动文件各自的角色，解释"变量没初始化却被清零""函数调用报未定义"这类构建期现象的原理。读完你能看懂工程构建日志、读懂链接脚本，并在链接报错时知道往哪查。
一段历史：为什么要有链接器这个角色
最早的程序员把机器码手工敲进内存，没有"构建"可言。程序变大后，人们想把常用的函数（比如乘法例程）存起来复用，于是出现了两个仓库：自己写的代码、别人写好的例程库。问题随之而来——两段代码各自编译时都不知道对方的存在，谁该放在内存哪个位置、跨仓库的函数调用地址怎么填？链接器就是为回答这两个问题而生：收集所有目标文件，统一分配地址，把跨文件的引用一一填平。理解了这段历史，就理解了链接器的全部职责：拼图（合并段）与填空（重定位）。
四段流水线：每个环节各做什么
以两个源文件的工程为例：main.c 调用 led.c 里的 led_on 函数。
/* main.c */ extern void led_on(void); /* 声明：函数在别处实现 */ int counter = 100; /* 有初值：住 .data 段 */ int scratch; /* 无初值：住 .bss 段 */ int main(void) { scratch = 0; led_on(); while (1) { } } /* led.c */ void led_on(void) { /* 操作 GPIO 寄存器 */ }
第一步预处理：展开宏、搬进头文件内容、处理条件编译。产物仍是 C 源码，头文件被物理合并进来。这一步的常见故障是头文件循环包含导致的宏错乱。
第二步编译：把预处理后的 C 翻译成汇编。编译器在这里做语法检查与优化（常量折叠、循环展开、死代码删除）。你在 C 层面设置的优化等级，作用点就在这里。
第三步汇编：把汇编翻译成目标文件（main.o、led.o）。目标文件是"半成品"：自己的代码与数据已按段分好（代码段、已初始化数据段、零初始化数据段），但 led_on 的真实地址还不知道——main.o 里留着一个"待填空"。
第四步链接：链接器收齐所有目标文件与库，按链接脚本的规划给各段分配最终地址，然后重定位——把 main.o 里那个空填上 led_on 的真实地址。产物是 ELF 文件，再经格式转换烧进 Flash 的就是固件镜像。

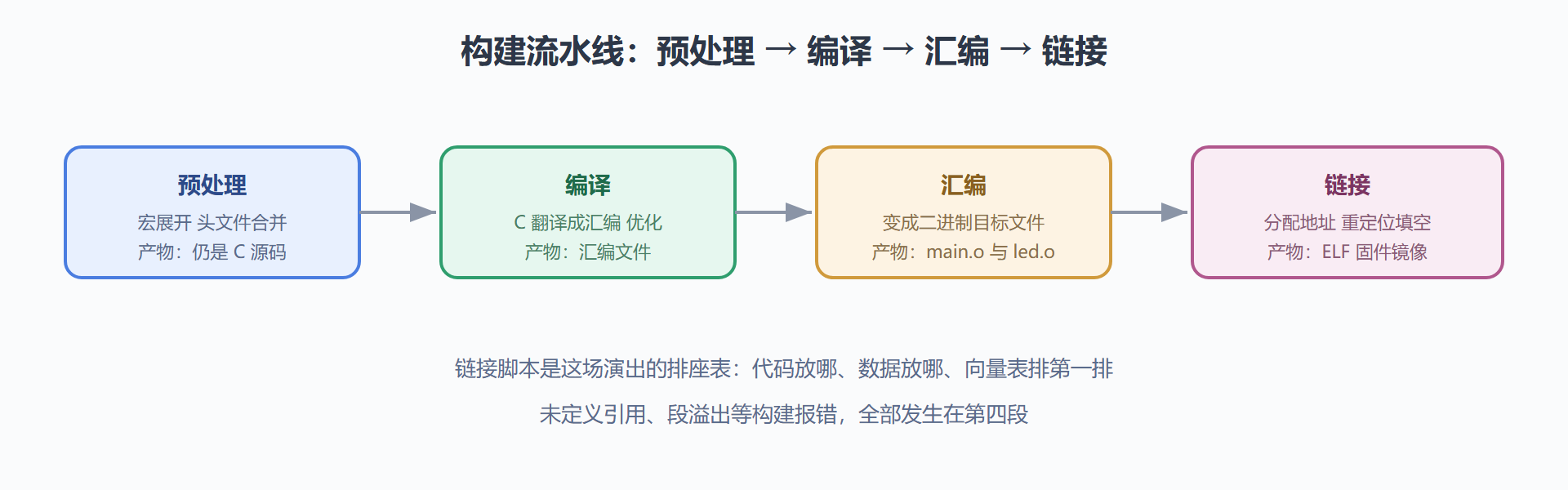

图 3-2：四段构建流水线与各环节产物
段的划分：固件镜像里的功能分区
链接器把所有目标文件的同类内容归并成段，这是理解内存布局的关键。代码段存指令；已初始化数据段存有初值的全局变量（如 counter 的 100）；零初始化数据段为无初值全局变量（如 scratch）预留位置；常量段存 const 数据。一个重要的细节：.data 的初值烧在 Flash 里，但变量运行时要住在 RAM 里——所以上电时有一段"搬运工代码"把初值从 Flash 复制到 RAM，同时把 .bss 整片清零。这段活由启动文件在 main 之前完成。这就解释了一个初学者疑问："我没写清零代码，为什么全局变量默认是零？"——是启动代码替你清的。
固件镜像（Flash） 运行时（RAM） ┌──────────────────┐ ┌──────────────────┐ │ 向量表 │ 上电取PC │ .data 复制来的初值 │ │ .text 代码 │──搬运──► │ .bss 清零区 │ │ .data 初值副本 │ 清零 │ 栈 ↓ │ │ .rodata 常量 │ │ 堆 ↑ │ └──────────────────┘ └──────────────────┘
链接脚本与启动文件：两位幕后功臣
链接脚本是内存排座表：声明芯片有多少 Flash、多少 RAM，规定各段的起址与排列顺序，还能定义符号（如栈顶地址、段的起止标记）供代码引用。改内存布局（比如把一个函数固定放在特定地址、划分出一块保留参数区）都靠它。读懂链接脚本三要素——MEMORY 块（有哪些存储）、SECTIONS 块（段怎么排）、符号定义（给代码引用的地址常量）——就能应付绝大多数定制需求。
启动文件是 main 之前那段不为人知的开荒代码，通常由汇编写成：先从向量表第一项取栈顶地址装入 SP、第二项取复位入口跳过去；再搬运 .data、清零 .bss；最后调用系统初始化，接力到你的 main。第 5 章讲中断时还会遇到它——向量表就住在启动文件里。启动文件是"编译产物"与"硬件期望"之间的转接头，它存在的原因纯粹是硬件约定：芯片复位后只认向量表，不认 main。
库文件的并入：静态链接的最后一块拼图
链接器收的不只你自己编译的目标文件，还有库文件——编译器自带的 C 标准库、芯片厂商的设备库、第三方的算法库。静态链接的机制是"按需抽取"：库文件是多个目标文件的打包集合，链接器只把你的代码实际引用到的那些目标文件抽出来并入镜像，没被引用的不占 Flash。这个机制解释了两个常见现象：其一，printf 一调用就"吃掉"几 KB——它拖进了整型的格式化实现等一串依赖，资源紧张的工程会用精简版 printf 替代；其二，数学函数 sin、sqrt 只要用到，对应的库模块整块并入——用查表替代浮点函数常常一举省下几 KB。看懂"谁被拖进了镜像"，是 Flash 预算超支时最该做的第一件事：链接器支持生成映射清单（map 文件），列出每个目标文件与库模块的占用量，逐行读一遍，优化目标自然浮现。
构建报错速查：症状与病灶
报错"undefined reference to led_on"：链接器没找到实现——检查 led.c 是否加入工程、函数签名是否一致、C++ 工程是否忘了 extern C 包裹。报错"section overflow"：某段放不下——代码超 Flash 或数据超 RAM，看链接报告里哪个段爆了，回头精简或换大容量型号。变量初值"莫名丢失"：检查是否误把有初值变量放在了会被启动代码覆盖的区域，或用了非常量表达式初始化（嵌入式下常量表达式限定是惯例）。函数"莫名被优化掉"：中断服务函数若没被向量表引用，高优化等级下会被当死代码删除——用保留属性标记。
给固件盖"出生证明"：版本号与构建信息
链接的知识还能解决一个现场管理问题：仓库里十块板子跑着不同时期的固件，出了问题说不清谁是谁。惯例是在镜像里嵌入构建信息——版本号、构建时间、Git 提交摘要，开机通过串口打一行"身份信息"。实现上正用得上本节的段知识：把构建时生成的信息字符串放进一个自定义段，链接脚本把它排到固定地址，上位机工具从固件文件的对应偏移就能直接读出版本，无需拆解任何代码。这个"出生证明"习惯在量产阶段是排查的第一道工序——现场故障单永远先问固件版本，而答案应当来自芯片自己报告，而非人工记忆。
本节要点回顾
- 四段流水线：预处理并文件、编译翻汇编、汇编出目标、链接定地址；未定义引用与段溢出都在第四段报出。
- 段即分区：text 存指令、data 存初值（Flash 存副本、运行时住 RAM）、bss 上电清零、rodata 存常量。
- 启动文件做三件事：装 SP、搬运 data、清零 bss，然后才轮到 main；向量表就住在启动文件里。
- 链接脚本管排座：存储声明、段排列、符号导出，改内存布局的唯一正门。
- 体系位置：源码到固件的道路已通，下一章让芯片动起来——外设编程，把指令循环的输出变成真实世界的电平与波形。
