5.1 中断系统架构：硬件抢话筒的机制

5.1 中断系统架构：硬件抢话筒的机制

本节摘要：中断让 CPU 从"逐个询问外设"的苦役中解放出来：事件发生时硬件主动打断当前程序，处理完再无缝回来。本节讲清中断的完整硬件流程——挂起、裁决、压栈、跳转、返回——并量化中断延迟的构成。这是理解一切"及时性"问题的起点，也是第 5 章其余三节的地基。

一个反问开场：为什么不让 CPU 一直问

设想串口每来一个字节，CPU 都要主动查一次状态寄存器——这叫轮询。轮询的悖论在于节奏永远别扭：查得太勤，CPU 的时间全耗在"问了没有"上；查得太懒，字节到了没人取，被下一个字节覆盖，数据就丢了。轮询的本质缺陷是主动权错配：数据到达的时机由外部世界决定，而轮询让 CPU 被动追赶这个时机。中断把这个错配纠正过来——事件发生的那一刻，硬件主动打断 CPU，时机不再依赖 CPU 的勤奋程度。这就是为什么所有实时系统都以中断为骨干：及时性靠机制保证，不靠编程者的侥幸。

一次中断的完整旅程

以 Cortex-M 为例，一个外部中断从发生到返回要经过六站，每一站都有明确的硬件职责：

第一站，挂起登记。 外设事件发生（比如定时器计数到顶），外设置起自己的中断标志；若该中断在 NVIC（嵌套向量中断控制器）里已使能，硬件在挂起寄存器里登记"有事待办"。挂起机制是个体贴的设计：CPU 短暂脱不开身时，事件不会丢——登记在册，腾出手来就处理。

第二站，优先级裁决。 若同时有多个挂起的中断，NVIC 按优先级选出最急的一个。若当前正在执行的中断优先级更高（或同级），新中断继续排队等待——裁决规则下一节细讲。

第三站，自动压栈。 CPU 把返回现场——PC、状态寄存器等八个核心寄存器——由硬件自动压入栈。这一步不花一条指令，纯硬件完成，是 Cortex-M 中断响应快的关键（早期架构需要软件自己保存现场，又慢又容易出错）。

第四站，取向量跳转。 CPU 从向量表中按中断号取出对应服务程序的地址，装入 PC——程序改道，开始执行 ISR。从事件发生到第一条 ISR 指令开始执行的总耗时，就是中断延迟。

第五站，执行服务程序。 你的代码登场：读数据、清标志、置通知。纪律要求短小（5.3 节展开）。

第六站，恢复返回。 ISR 执行中断返回指令，硬件自动把压栈的八个寄存器弹回，PC 回到断点，主程序从被打断的那条指令继续——仿佛什么都没发生过。

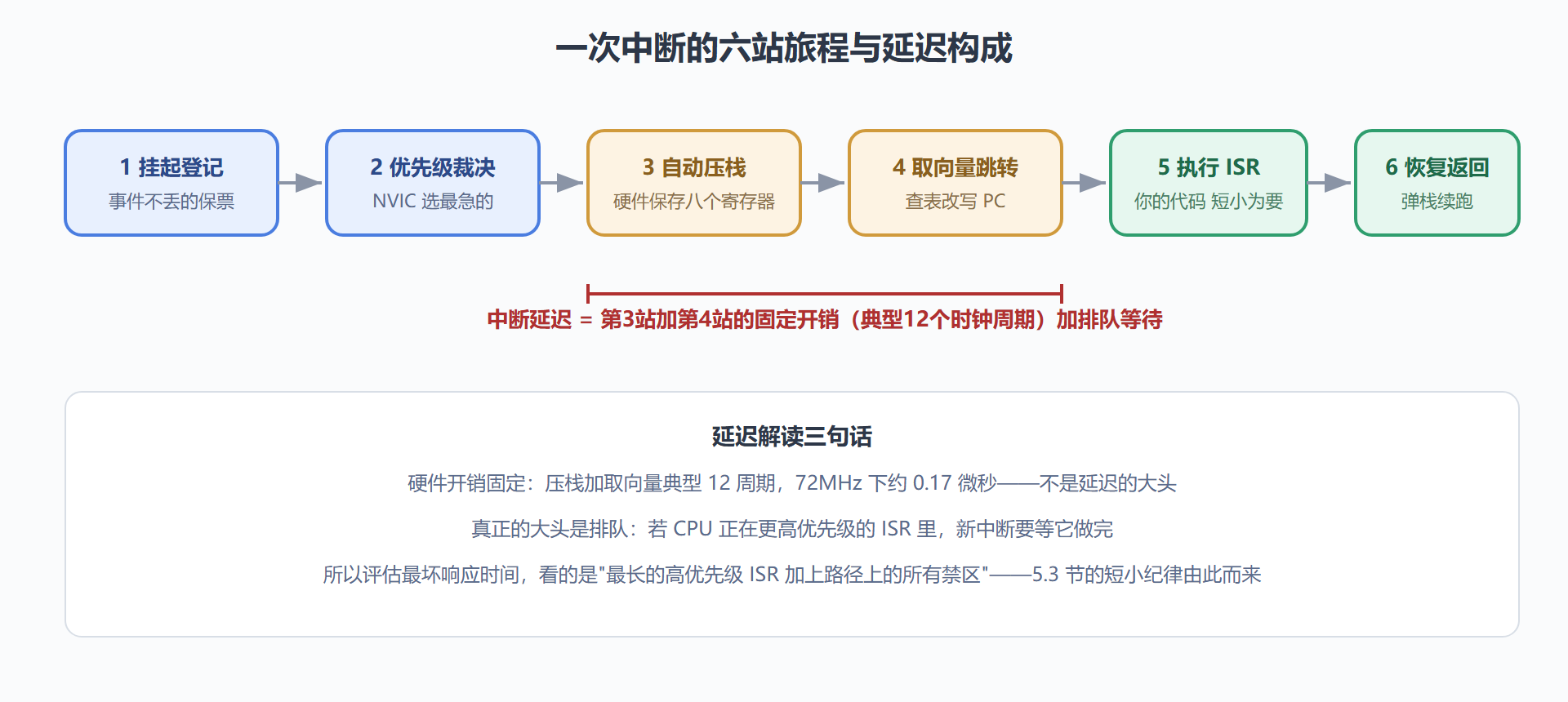

图 5-1：中断响应全流程与延迟构成

中断延迟：及时性的量化

延迟的构成值得单独算账。硬件固定开销部分（压栈加取向量）在 Cortex-M3 上典型为 12 个周期，72MHz 下不足 0.2 微秒——硬件不是延迟的罪魁。真正的不确定性来自排队：如果 CPU 正在执行一个更高级的中断，新事件的响应要等它结束。于是最坏响应时间的公式浮出水面：最坏延迟 = 路径上所有更高优先级 ISR 的最长执行时间之和 + 固定开销。这个公式是 5.3 节"ISR 必须短小"纪律的数学根源：你的 ISR 每多执行一微秒，所有低优先级中断的最坏响应时间就多一微秒。

另一个量化指标是咬尾中断（tail-chaining）：连续发生的中断之间，硬件省去重复的压栈解栈，直接从一个 ISR 切到下一个，仅 6 个周期。这一机制让"中断风暴"下的系统也保持高效——高速数据流的连续中断（如每微秒一个字节的 DMA 传输完成中断）正是靠它撑住。

挂起与丢失：第一站的两种结局

挂起机制能兜住"CPU 暂时忙"，但兜不住所有情况。两种典型丢失场景要刻进脑子：其一，同源事件连发——同一个中断源两次触发之间 CPU 没来得及处理，挂起寄存器只有一个位，第二次触发只是让位保持为 1，两次事件合并成一次。串口两字节连发、只有单字节缓冲又没及时取，第二字节就是硬丢失（硬件覆盖）。其二，事件在关中断窗口到达——软件主动关闭中断的临界区里，挂起可以登记，但响应要等开中断之后，窗口太长同样造成"事实上的迟到或丢失"。

所以工程上有句行话：中断不丢数据的条件是"处理速率大于等于事件到达速率"，且关键区要短。速率兜不住的部分要靠硬件缓冲（UART 的 FIFO、DMA 搬运）——这正是第 6 章工具链里 DMA 的价值所在。

使能三要素：把中断打开的完整开关链

新手配置中断最常见的困惑是"为什么死活不进中断"。因为一个中断要生效，必须三处开关同时打开：外设侧，事件源使能（如定时器的更新中断允许位）；NVIC 侧，对应通道使能并设好优先级；全局侧，CPU 的总中断开关（PRIMASK）处于开态。三链缺一，事件就在某一站默默停下。排查口诀：从源头到 CPU 逐站检查"标志位有没有置起来、挂起位有没有登记、使能位是不是都开了"——用调试器看寄存器，两分钟就能定位卡在哪一站。

向量表：中断系统的名册，以及它为什么能搬家

向量表值得单独认识，因为它是"事件到代码"的总接线板。向量表是一张按中断编号排列的地址表：第 0 号位置放着栈顶初值，第 1 号是复位入口，之后依次是各种异常与外设中断的服务程序地址。硬件响应中断时做的事，本质就是"查表跳转"。两个实用推论。其一，向量表可以搬迁：Cortex-M 提供向量表偏移寄存器（VTOR），把表搬到 RAM 里就能在运行时改写表项——固件升级（bootloader 与应用程序两套固件共存）靠的就是这招，bootloader 把向量表指给自己的表，启动应用前再指向应用的表。其二，默认表在 Flash 里，改写不了表项但可以在表项处放跳转指令，这是老式内核的变通。理解了向量表，第 3.3 节启动文件里"向量表就住在启动文件里"那句话就有了完整着落。

问题：定时器中断、外部中断、DMA 中断有什么本质区别？

触发源不同，使用姿势随之不同。定时器中断由芯片内部节拍触发，时间完全可控，是系统时基与准点任务的心脏；外部中断由引脚电平边沿触发，响应的是外部世界的异步事件，按键、报警线都走这条路，它还分上升沿、下降沿、双边沿三种敏感方式；DMA 中断由"搬运完成"事件触发，本身不代表外部事件，而是"批量数据到货"的内部通知，大数据量场景下用它把 CPU 从逐字节搬运中解放出来。三者共用同一套 NVIC 裁决与 ISR 纪律——机制一层，触发源千变，这正是中断架构的可扩展之处。

问题：中断嵌套和函数调用都是"栈上叠现场"，会不会叠爆？

会，这正是嵌套深度必须受控的物理原因。每一层中断的硬件压栈加软件现场都占栈，嵌套三层就意味着三份现场同时住在栈上，再叠加各层 ISR 自己的局部变量。栈的容量在设计时就定了（链接脚本分配），溢出的表现是踩坏相邻内存——症状往往是"偶发的变量错值"，与 5.4 节案例二同源但更难查。所以嵌套不是"支持就可以随便用"的特性：控制嵌套深度（优先级档位收敛）、给每层 ISR 定栈预算、用栈水位检测（填充法）做运行时监控，是三件配套的事。第 7 章的可靠性设计会把栈水位巡检列为标准自检项。

本节要点回顾

• 中断纠正主动权错配：及时性靠机制保证，轮询靠不住，中断是实时系统的骨干。
• 六站旅程：挂起、裁决、压栈、跳转、执行、返回；压栈由硬件自动完成是快速响应的关键。
• 延迟公式：最坏延迟 = 更高优先级 ISR 最长执行时间之和 + 固定开销；ISR 长一微秒，全系统响应慢一微秒。
• 挂起不等于永不丢：同源连发合并、关中断窗口迟到，是两种典型丢失，靠速率与缓冲兜底。
• 使能三要素：外设、NVIC、全局三处开关全开才生效，排查时逐站点名。
• 体系位置：单一中断的旅程讲完了，下一节处理多个中断共存的秩序问题——优先级与嵌套。
