本节摘要：从一行源码到一次调试会话，要经过编辑、编译、烧录、调试四段工具的接力。本节讲清每段工具的角色与主流选择，示范调试器的正确打开方式，并给出"串口打印、调试器、逻辑分析仪"三级观测手段的组合用法。工具链是生产力的地基——这一节的目标是让你从"能编译"进阶到"会排查"。

一段历史：从命令行到 IDE 的螺旋

嵌入式开发的工具形态走过一条螺旋线。早年间一切在命令行：编辑器写代码、makefile 驱动编译、命令行工具烧录——门槛高但每一步透明。后来 Keil、IAR 这类集成开发环境（IDE）把四段工具装进一个窗口，一键完成构建烧录调试，效率大增，代价是不少初学者从此不知道"编译"背后发生了什么（第 3.3 节正是为此而写）。近几年又螺旋回升：VS Code 加开源工具链（GCC 系）的组合流行起来，既有一键构建的便利，又保留了命令行的透明与可脚本化。选哪套形态没有对错，理解四段工具各自的职责才是根本——理解了职责，任何 IDE 都能快速上手，遇到报错也知道该去哪一段找原因。

四段工具的角色分工

编辑段：代码编辑器或 IDE 的编辑窗口。嵌入式特有的诉求是头文件跳转与寄存器定义补全——芯片厂商提供的器件头文件动辄数千行，靠肉眼查寄存器名是自虐，配置好编辑器的索引功能是一次性投入终身受益。

编译段：编译器加构建系统。主流选择三条：ARM 编译器（Keil 与 IAR 自带，商业授权，代码密度与诊断质量好）；GCC 系（开源免费，STM32CubeIDE、VS Code 组合都用它）；RISC-V 平台则用 GCC 的 RISC-V 移植。构建系统负责"哪些文件变了就重编谁、最后怎么链接"，从 makefile 到 CMake 到 IDE 内置构建，形态不同职责一致。编译警告要认真读——嵌入式代码里，一个"未初始化变量"的警告背后可能就是现场偶发死机，把警告当错误对待是低成本高回报的习惯。

烧录段：把固件镜像写进芯片 Flash 的通道。两条主流路径：串口 bootloader（芯片出厂内置，配 BOOT 跳线，零硬件成本但慢）；调试口 SWD/JTAG（两根线的 SWD 是当下主流，快，还附带调试能力）。量产烧录还有离线烧录器与座具方案，一次烧一排。

调试段：这是工具链的价值高地，单独展开。

调试器：嵌入式工程师的显微镜

SWD 调试器（如各厂家的调试探针）插上开发板后，IDE 里的调试按钮就点亮了。四种日常操作覆盖八成场景：

断点与单步：让程序停在某一行，逐条执行并观察。适合定位逻辑错误，但要记住 3.2 节的知识——断点会暂停时序，调试通信、时序类问题时断点本身就是干扰源（一停板子，对端就超时了）。

观察变量与内存：把全局变量加入监视窗口实时看值；更狠的一招是直接看外设寄存器视图——4.1 节说"配置不生效先查时钟"，在调试器里点开时钟使能寄存器，一眼就能看到那位是不是 0。寄存器视图是把数据手册"贴"在运行现场的能力，不会用它等于揣着显微镜不用。

栈与调用链：死机时（HardFault）暂停，看调用链能定位到出错的函数，配合 2.2 节的栈知识还能看 SP 是否越界。Fault 排查的标准动作：读故障状态寄存器判断错误类型（总线错、未定义指令、栈溢出各有对应位），再看压栈的 PC 定位现场。

实时观测：传统断点要暂停程序，新一代技术（如 SWO 输出、后台变量监视）能不暂停地采样变量——呼吸灯的 CCR 值、PID 的中间量，用曲线实时画出来，调参效率翻倍。

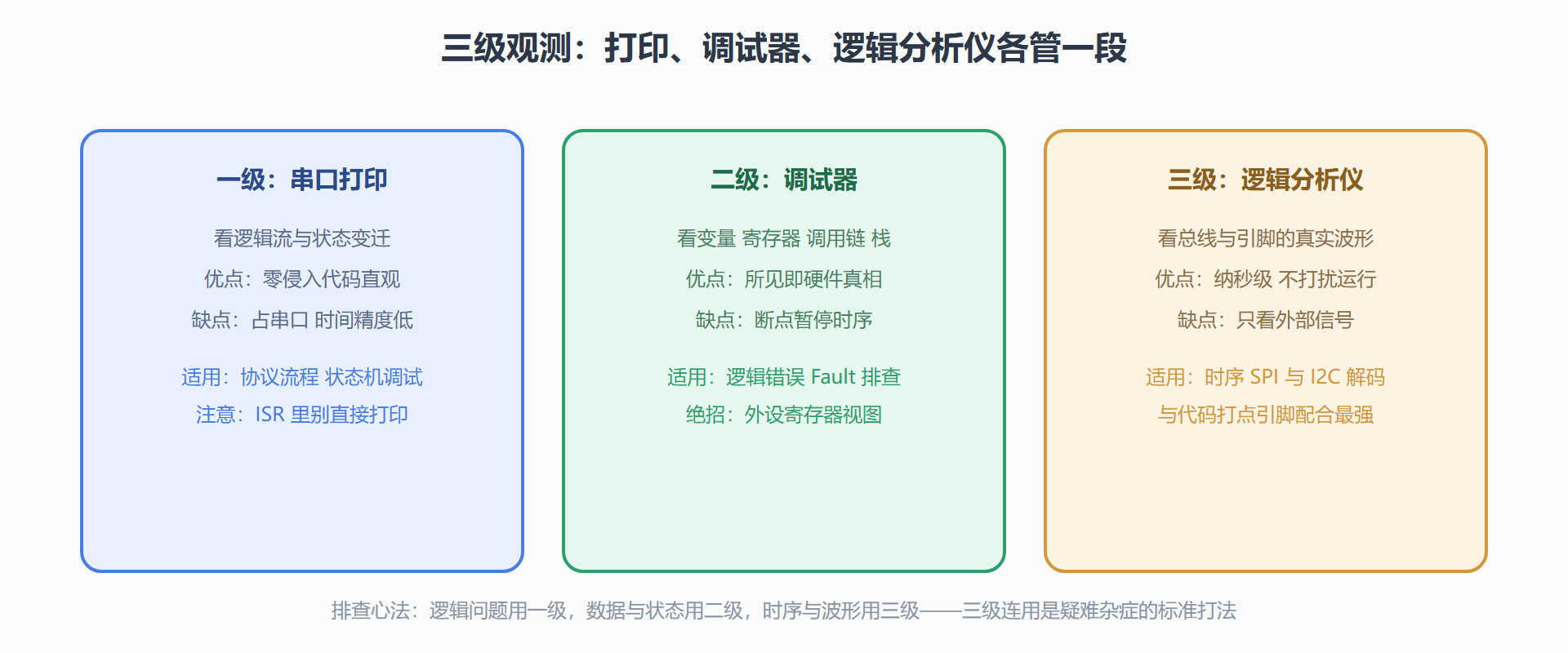

图 6-1：三级观测手段的分工与适用

DMA：数据通路上的自动驾驶

工具链之外，有一个"内建工具"值得在本节强调——DMA（直接存储器访问）。它是芯片内部的一个搬运工外设：配置好后，能把外设数据自动搬进内存缓冲区（或反向），全程不占 CPU。价值在两条通路上看得很清楚。其一，串口接收：无 DMA 时每字节一次中断（115200 波特率下每秒八万多次），CPU 忙于取数；配 DMA 后整帧收完才中断一次，ISR 负担骤降。其二，ADC 连续采样：采样序列自动灌进缓冲区，主循环随时取整批数据，采样率不再受中断频率拖累。判断"该上 DMA"的口诀：凡是数据流，先想 DMA——重复搬运的数据通路交给硬件，CPU 留给真正的业务。

工具链选型建议

给三类读者各一句建议。学生与入门者：用厂商全家桶（如 STM32CubeIDE），图形化配置加一键构建，先跑通再深究。追求透明与工程化的开发者：VS Code 加 GCC 工具链加构建脚本，每一步可脚本化、可版本管理，团队协作友好。商业项目：在代码密度、授权费用、团队熟悉度之间做平衡——IAR 与 Keil 的代码密度在极端受限的型号上仍有优势，GCC 的生态与零授权成本则是长期红利。无论选哪套，构建要可重复（脚本一键从零构建）、版本要进库（代码与工程配置都纳入版本管理）——这两条纪律的价值会随项目寿命线性增长。

无人值守构建：自动化的最小形态

团队协作里还有一件工具链的事值得单独立一条：让构建脱离"某台电脑的某个 IDE"。最小形态是三条——用脚本调命令行编译器完成构建（不打开任何图形界面）、把脚本与工程配置一并纳入版本库、在每次提交后由机器自动执行"从零拉取到固件出炉"。这组动作带来的不只是方便：构建参数从此人手一份相同（消灭"我电脑上能编译"悬案）、每次历史版本都能一键复现（现场问题定位到某个提交时直接造出当时的固件）、固件与源码版本的对应关系从此有据可查。进阶一步，再加自动检查：编译警告当错误、静态扫描每次必跑、体积超预算即报警——机器做纪律，人做判断，这是嵌入式团队用极低成本就能兑现的工程化红利。

问题：只有串口、没有调试器的板子，能做多远？

比想象中远。串口打印配合一个递增序号，能覆盖逻辑类问题的八成；再用一个空闲 GPIO 做打点引脚，配逻辑分析仪就能量出关键路径的执行时长（5.4 节打点法的原型）；把关键状态周期性打印成一行文本，还能凑出简易的"变量监视器"。真正的天花板在三类场景：硬故障（跑飞、HardFault）看不到现场、时序的纳秒级细节无从观测、Flash 与断点相关的调试全部缺失。所以结论是：串口加打点引脚能撑过入门期所有项目，但正式产品的开发板请务必把 SWD 排针引出来——它是板子留给你的"急诊通道"。

问题：编译警告要不要全部清零？

要，而且这可能是工具链一节里性价比最高的一条纪律。警告是编译器在说"这里我按规则处理了，但结果未必是你的本意"——隐式类型转换吞掉精度、未初始化变量、不可达代码、printf 格式与实参不匹配，每一类都对应一类著名事故。清零的真正价值在于让新警告可见：带着三条旧警告的工程，第四条（真 bug 的那一条）出现时没人会注意；零警告工程里冒出的任何一条都值得当场处理。做法上开最高警告等级、把"警告当错误"写进构建脚本（6.1 无人值守构建的一部分），遗留的个别误报用局部抑制并注明原因。这个习惯初期要多花半天，之后每个项目都在收回成本。

本节要点回顾

• 四段职责：编辑求索引、编译求警告清零、烧录走 SWD、调试是价值高地；理解职责比选定 IDE 重要。
• 调试器四大件：断点单步、变量与寄存器视图、调用链与栈、实时观测；外设寄存器视图是把数据手册贴在运行现场。
• 三级观测：打印看逻辑、调试器看状态、分析仪看波形；时序类问题记得断点本身是干扰源。
• 数据流先想 DMA：重复搬运交给硬件，ISR 负担与采样率瓶颈同时解开。
• 体系位置：工具备齐了，下一节回答"代码该怎么组织"——裸机编程的两大经典架构。
