7.2 可靠性与容错机制：看门狗与故障自愈

7.2 可靠性与容错机制：看门狗与故障自愈

本节摘要：现场没有调试器，故障却不会迟到：电磁干扰、电压跌落、软件缺陷、硬件老化，总有一款会来。可靠性工程的思路不是"消灭所有故障"（做不到），而是检测故障、限制损失、自动恢复、留下证据。本节讲看门狗的正确用法、故障检测的分层设计、降级与安全态的落地方法，并完整解剖一个"设备现场死机"的自愈体系案例。

看门狗：最常用的保命机制，也最容易被用错

看门狗（Watchdog）是一个倒计时定时器：启动后不断递减，减到零就强制复位芯片；程序必须周期性地"喂狗"（重置计数值），喂狗意味着"我还活着"。机制简单，但用法有高下之分。

错误用法：主循环末尾喂一次。 主循环转着就喂狗——问题是主循环转着不代表系统正常：某个任务死锁了，但主循环还在空转；通信断了，但循环还在跑。看门狗只证明了"CPU 在执行指令"，没证明"系统在干正事"。这种用法防得住真死机（跑飞、死循环），防不住"活着的瘫痪"。

正确用法：分任务喂狗。 给系统的每个关键任务发一张"健康票"，看门狗喂狗逻辑要求所有票据齐了才喂：通信任务收到有效报文投一票、采样任务拿到新数据投一票、自检任务通过投一票——任何一环瘫痪，票据不齐，看门狗到期复位。窗口看门狗（喂早了喂晚了都复位）进一步约束喂狗节奏，防"喂得太勤"变成变相空转。

/* 分任务喂狗：票据齐了才喂 */
uint8_t health_votes = 0;
void feed_check(void)                     /* 主循环每 100ms 汇总一次 */
{
    if (comm_alive)     health_votes |= BIT0;   /* 通信有新报文 */
    if (sample_alive)   health_votes |= BIT1;   /* 采样有新数据 */
    if (selftest_pass)  health_votes |= BIT2;   /* 自检通过 */
    if (health_votes == EXPECTED_MASK) {
        watchdog_reload();                /* 全员健康才喂 */
    }
    health_votes = 0;                     /* 清零重新攒票 */
}
​

看门狗的道德风险要坦白：它可能掩盖问题。复位后系统"看起来好了"，但根因还在，故障变成"每月重启一次"的慢性病。所以 7.3 节的诊断体系里，复位原因记录是看门狗的法定搭档——每次看门狗复位都留档（5.4 与 2.3 节的复位原因寄存器在此汇合），返修设备一查便知是慢性病还是意外。

故障检测：分层设防的设计

可靠性设计先要回答"怎么知道出事了"。检测按层布防，每一层盯一类故障：

硬件层监控电源（欠压检测复位、电源良好信号）与温度（片内传感器做过热保护——4.4 节提过它测的是结温，正好适合这个用途）。时序层监控"该来的没来"：通信超时、传感器无响应、任务执行超时——超时是嵌入式最万能的故障探针，一切"等待"都该带超时。数据层监控"来的不对"：校验和、CRC、合理范围检查（温度读出 90 度，先怀疑传感器而不是气候）、状态机非法转移。逻辑层监控"程序还讲理吗"：栈溢出检测（栈填充水位）、关键变量互锁校验（两个互斥的标志同时为真即为异常）。

降级与安全态：故障来了不裸奔

检测到故障后，系统要有"体面的姿势"。重试是对付瞬时故障（一次总线冲突、一位传输错误）的第一反应，但要带退避与上限——无限重试本身就是新故障。降级是功能损失的有序化：主传感器失效切备用通道；无线连不上改本地缓存；精度达不到就报"精度降级"而不是硬报数。安全态是最后防线：电机系统故障时所有输出关断（硬件层面保证，不依赖软件清醒）、加热设备故障时停止加热、门锁系统故障时明确"保持当前开闭态"并报警。安全态的定义要写进需求文档——"出问题时安全"这句话必须变成可验证的具体状态。

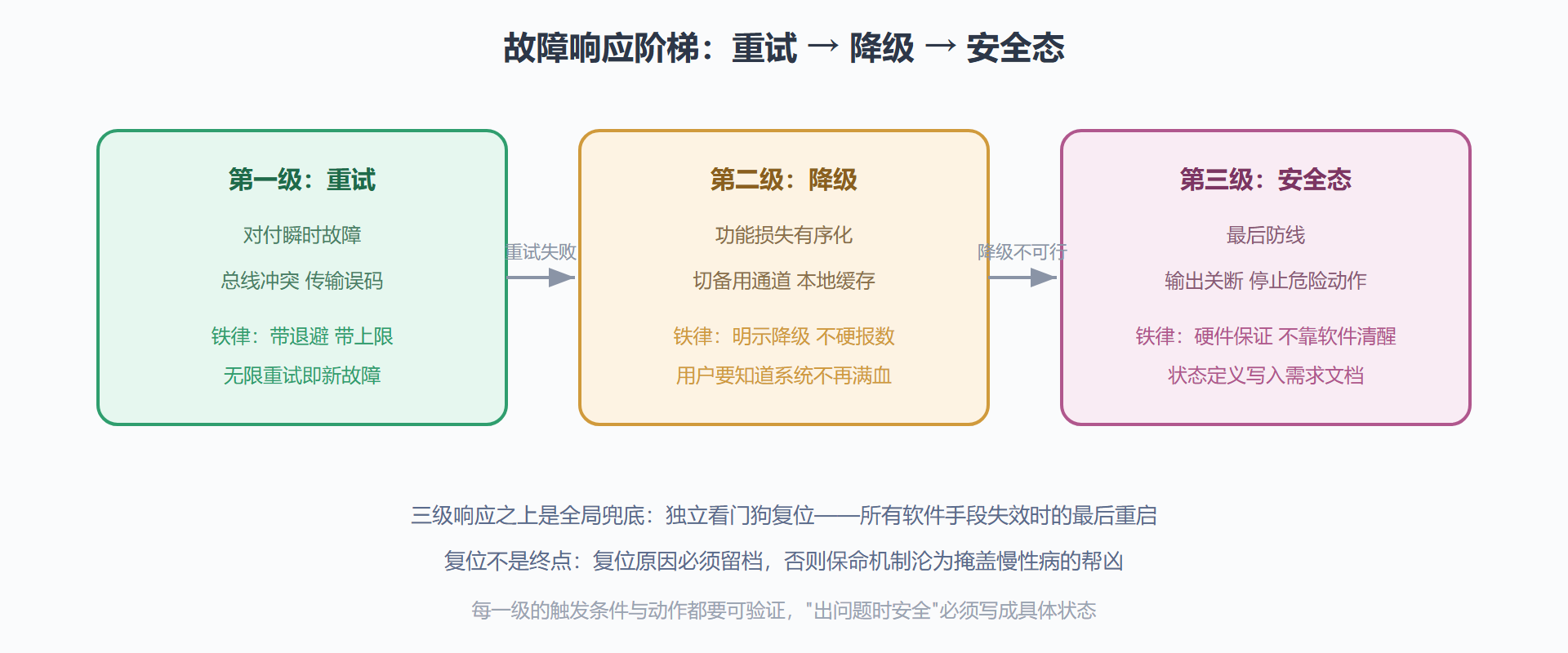

图 7-1：故障处理的三级响应阶梯

完整案例：野外采集设备的自愈体系

背景：一片区五十台户外数据采集器，无人值守运行，要求"设备异常后自愈并留下可分析的痕迹"。操作：按本节方法论搭三层体系。检测层——通信超时（连续三次上报失败）、供电电压监控（欠压即记录并降频）、采样值范围检查、栈水位巡检。响应层——通信失败按指数退避重试五次，失败后切备用 APN 再试一轮；仍失败则进入"离线模式"，数据本地缓存（环形存储，空间按七天流量预留），每小时重试上线；栈水位超阈值或连续自检失败，主动软复位。证据层——每次复位原因（上电、看门狗、软件复位）与复位前的最后二十条事件（最后报文、最后采样、电压记录）存入由备份域保护的记录区；上线成功后优先上报。结果：三个月现场运行，五十台设备共发生十一次故障，其中八次靠重试与降级自动恢复、用户无感；两次看门狗复位，依据留档的事件记录定位为供电波动，加装滤波电容后消除；一次反复复位，事件记录指向固件缺陷，远程升级后修复。**自愈率百分之百存活，且每次异常都有迹可循。**解读：这套体系的精髓不在任何单点技术（都是前几章的常规操作），而在"检测、响应、证据"三层的系统性组装——可靠性是体系属性，不是特性开关。变式：若设备控制的是危险对象（加热器、阀门），安全态层必须前移为第一优先级，且由硬件电路保证——软件自愈体系再完善，也不能成为安全态的依赖。

用统计的眼光看可靠性：浴盆曲线与老化筛选

个体层面的容错之外，批量产品还需要统计层面的可靠性视角。电子产品的失效率随时间呈典型的"浴盆曲线"：早期失效期（焊接缺陷、器件先天不良，失效率高且快速下降）、偶然失效期（随机故障，失效率低而平稳）、耗损失效期（老化累积，失效率重新爬升）。这条曲线直接指导两个工程动作。其一，老化筛选：出厂前让设备在加温环境连续运行 24 到 72 小时，把早期失效期"烧"在厂内——活过筛选期的设备恰好进入低失效的平稳区再出货，这是牺牲少量成本换取现场故障率大降的经典买卖。其二，寿命件的预防性维护：电解电容、继电器、纽扣电池这些耗损件，按手册寿命的一半制定更换周期，别等浴盆曲线右壁爬上来。软件侧对应的一课是：现场故障统计要分桶记录（早期失效还是耗损失效的处理路径完全不同），返回修的机器别修完就完——每台返修设备都是一条免费的失效数据。

问题：喂狗周期设多长合适？

这是看门狗设计里最常被问错方向的数字题。正确推导顺序是：先量主循环的最坏一轮耗时（7.3 的时间账），再留出裕量——喂狗周期取最坏轮时的两到三倍。设太短，主循环偶发的重活（一轮大计算、一段 Flash 写入）错过喂狗点，系统被误杀重启，故障现象反而是"随机重启"；设太长，真卡死后的恢复时间跟着变长，危害窗口拉大。两个工程细节常被忽略：其一，Flash 写入、射频发射这类"合法长任务"要单独评估，必要时在任务内部分段喂狗或临时延长窗口；其二，喂狗周期与低功耗唤醒周期的配合——深度睡眠时某些看门狗仍在计时，睡一觉醒来发现被咬了，是低功耗产品特有的"起床先挨打"现象，配置时要确认看门狗在目标睡眠模式下的行为。

本节要点回顾

• 看门狗的正确姿势：分任务票据齐了才喂，防"活着的瘫痪"；复位原因留档防掩盖慢性病。
• 检测分四层：硬件看环境、时序盯缺席（一切等待带超时）、数据验真伪、逻辑查失智。
• 响应三级：重试（带退避上限）、降级（明示不硬报）、安全态（硬件保证）——逐级兜底。
• 可靠性是体系属性：检测、响应、证据三层组装起来，单点技术都平常，组合才是工程。
• 体系位置：活下来了，还要活得起——下一节算三本账：时间、内存、功耗。
