1.1 计算机系统层次结构

1.1 计算机系统层次结构

本节摘要：层次结构是整门课的地基——把微机拆成数字逻辑、微体系、指令集架构、操作系统、应用五个层次，看清每层的职责边界，以及指令集架构为何是软硬件之间唯一不可动摇的契约面。

上一章支柱页交代了本章主线的三个观察点，本节负责其中最基础的一个：先建立"分层"的心智模型，后面两节谈演化和性能时才有坐标系可以挂靠。往下所有章节——总线时序也好、中断也好——都发生在某两个层次的交界面上，分不清层次，就看不出问题的归属。

从一段会跑的代码说起

看一行最普通的 C 语句：

sum = a + b;   /* 两个变量相加，结果存回 sum */
​

编译器把它翻成 8086 汇编，大概是这样：

MOV AL, [a]     ; 把变量 a 的内容取进累加器
ADD AL, [b]     ; 加上变量 b 的内容
MOV [sum], AL   ; 结果写回 sum
​

而其中 ADD 指令进入 CPU 之后，真正发生的事情发生在更低的层次：指令译码器把它拆解成微操作，ALU 的进位链在若干个门电路延迟之内算出结果，标志寄存器里的 CF、ZF、SF 同时被改写。同一次加法，在应用层是一个表达式，在汇编层是三条指令，在微体系层是一串微操作，在逻辑层是一场电平的接力赛。

这四段描述没有谁对谁错，它们是同一件事在不同放大倍数下的影像。层次结构的意义就在这里：任何时刻你只需要关心当前放大倍数下的规则，其余层次被接口暂时遮蔽。写 C 的人不必懂进位链，设计门电路的人不必懂数组——这种"不必懂"不是偷懒，而是工程能够推进的前提。

五层塔与两条铁律

把上面的观察整理成完整的地基图纸：

两条铁律值得刻在脑子里。第一条：向上只暴露接口，向下隐藏实现。每层对上层许诺"你按契约调用我"，对下层的细节保持沉默。第二条：契约面必须稳定，实现面鼓励替换。整个计算机工业四十年的高速演化，本质上就是"契约不动、实现狂奔"带来的红利——这正是下一节演化史的主旋律。

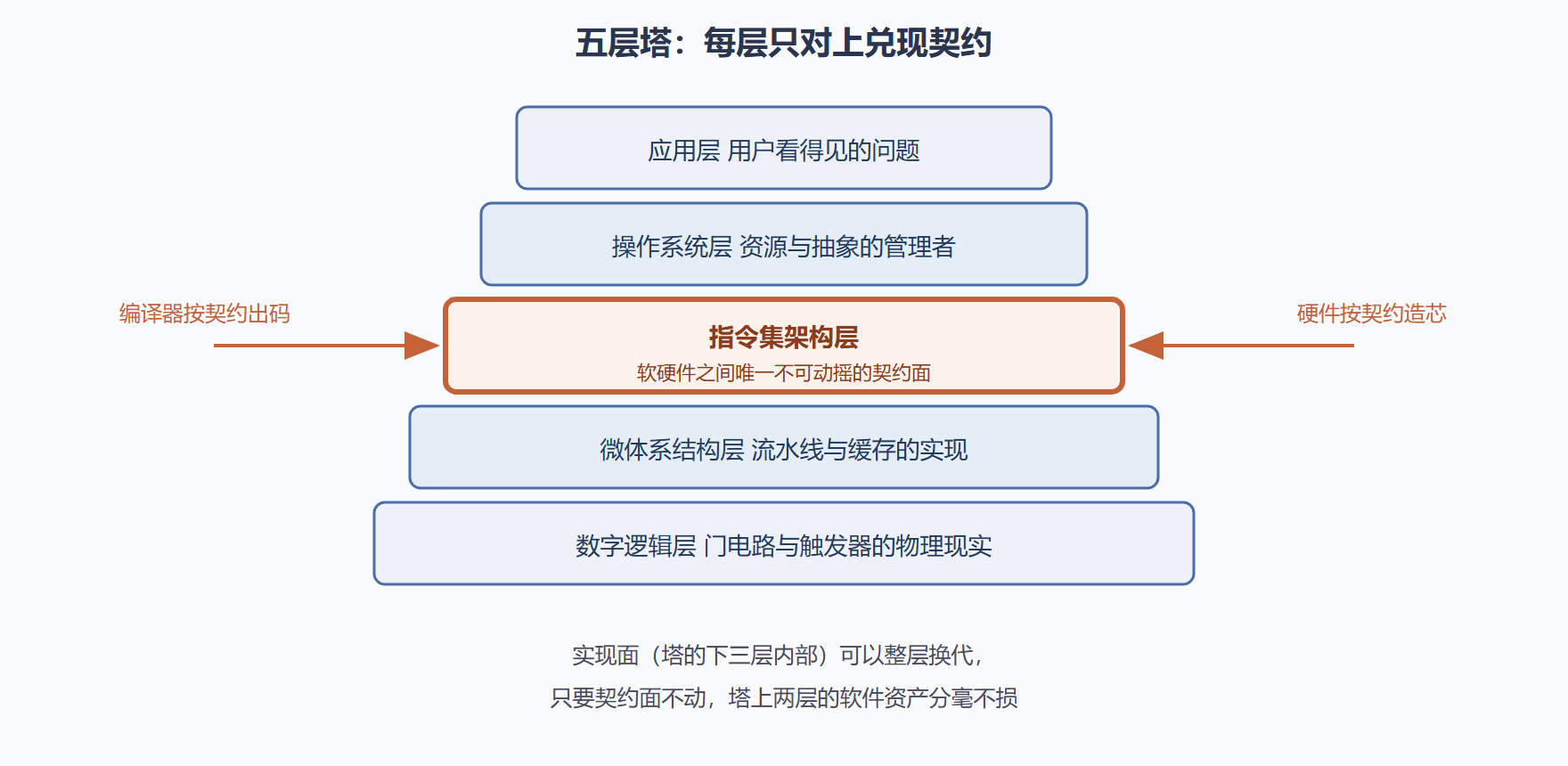

图 1-0：五层塔与唯一的契约面

为什么指令集是唯一的契约面

五层塔里有一层地位特殊：指令集架构（ISA）。它是机器语言程序员能看见的一切——寄存器组、寻址方式、指令编码、中断模型。向下，它约束微体系怎么造；向上，它承诺编译器可以生成什么。2026 年你在最新的 x86 处理器上运行上世纪的软件，靠的就是这层契约从未被破坏。

用一个真实案例展开观察。背景：某工控客户的产线软件以 16 位汇编为主，硬件停产多年，需要评估"能否迁到现代平台"。操作：我们先梳理老软件实际用到的指令面——数据传送、算术运算、条件跳转、软件中断 INT 21H 调用，再对照现代 x86 的实模式兼容能力与 DOS 模拟环境，逐条核对寄存器语义是否一致。结果：核心计算逻辑可以原样运行，但所有直接操作端口的 IN/OUT 指令在新平台上要么被操作系统拦截、要么对应的物理外设根本不存在，必须改为经过驱动层的等价调用。解读：计算部分跨层次兼容良好，因为算术契约稳定；I/O 部分必须重写，因为端口映射属于接口层的物理事实，不随指令集契约一起传承。变式：若迁移目标是 RISC-V，则连算术指令的编码都不同，唯一的路是重编译或仿真——契约面换了，历史软件的遗产就归零。

这个案例的教训值得记住：判断旧系统能否复用，先判断它依赖的契约停留在哪一层。依赖越靠近底层，迁移成本越高。

层次间的失联现场

层次模型还有诊断价值：大多数疑难杂症，都能按"症状出现在哪层交界"来定位。举一个典型场景。工程师写了一段接口程序，向某个 I/O 端口写数据，示波器上却始终看不到预期的波形。按层次排查：应用逻辑确认写操作的调用次序无误——操作系统层确认端口地址未被重映射——指令层确认 OUT 指令的端口号与硬件译码一致——最后在微体系层发现问题：写周期结束时 CPU 立即发起了下一个总线操作，而外设的锁存器需要在前一个写信号的下降沿之后维持一段建立时间，数据被冲掉了。这是一个纯时序问题，四层查下来才定位到微体系与外设的交界。层次结构给你的是一张排查地图，而不是答案本身。

跨层次 bug 的排查口诀：症状在高层发现，病因常在低层藏身；顺着接口逐层下钻，每层只回答"我的契约被违反了吗"。

高频追问三则

问：层次会不会太死板，跨层优化还存在吗？ 存在，而且恰恰是高手的战场。数据库绕过操作系统缓冲直接管理磁盘页，游戏引擎用内存池绕开分配器——这些都是在两层之间"开小门"。但注意代价：契约被绕开的部分，升级时就断了保障，所以跨层优化必须集中在性能关键路径，并留下清晰的文档。

问：为什么不能用一层解决所有问题？ 试想把网络协议、文件格式、浮点运算全部塞进一门语言或一颗芯片：每个新需求都要重造整个底座，任何一处改动都牵动全局。分层的本质是把"变化的频率"不同的东西分开——底层几十年一换，中层几年一换，应用层天天在换，各按各的节奏演进。

问：微码算一层吗？ 可以算作微体系内部的一层。复杂指令先翻成微指令序列再执行，这让同一套指令集能在差异很大的微架构上落地。对程序员它完全不可见——又一个"接口隐藏实现"的例证。

本节要点回顾

• 层次是放大倍数：同一运算在五层有五副影像，切换层次即切换关注的规则集。
• 接口向下隐藏实现：每层只需对上兑现契约，实现可自由替换。
• ISA 是软硬件唯一契约面：它稳定，软件资产才能跨代传承；它更换，遗产归零。
• 契约层决定迁移成本：旧代码依赖的层次越低，迁移代价越大。
• 层次是排查地图：跨层故障沿接口逐层下钻，比瞎猜快得多。

下一节我们沿着时间轴走一遍，看看这五层塔是如何一层层长到今天的。
