3.2 高速缓存Cache体系

3.2 高速缓存 Cache 体系

本节摘要：Cache 靠局部性原理把热数据圈在离核心最近的圈子里；映射方式、写策略、替换算法三套机关决定了命中率——它们不是玄学，而是可以手工推演的确定性规则。

上一站承认了"没有又快又大的材料"，本站给出工程界的答案：用少量 SRAM 承接绝大多数访问。这一站是本章主线的正面战场，也是后续性能优化的理论底盘。

为什么需要 Cache

1.3 节的账本已经提示：访存等待是最大支出。处理器核心每拍能干很多活，主存却要几十纳秒才肯交货——落差接近两个数量级。Cache 的逻辑朴素得可爱：既然程序倾向于反复使用最近用过的数据（时间局部性）、以及使用它旁边的地址（空间局部性），那就把这样的数据圈进一小片 SRAM 里，多数访问在圈内解决，少数访问才下潜到主存。

工作流程三步走。CPU 发出地址后，Cache 先查"这个地址的拷贝在不在"：在，命中，一两个时钟内交货；不在，缺失，启动 2.2 节讲过的完整总线周期去主存取，取回数据交给 CPU 的同时顺手把整行装进 Cache——下一拍大概率有人要访问它的邻居，这就是空间局部性的兑现方式。整行搬运的粒度叫缓存行，典型大小十六到六十四字节。

映射方式：住在哪个房间

主存远大于 Cache，"哪一行主存可以住进 Cache 的哪个房间"必须有规则，否则查找等于翻遍全楼。三种规则对应三种性格：

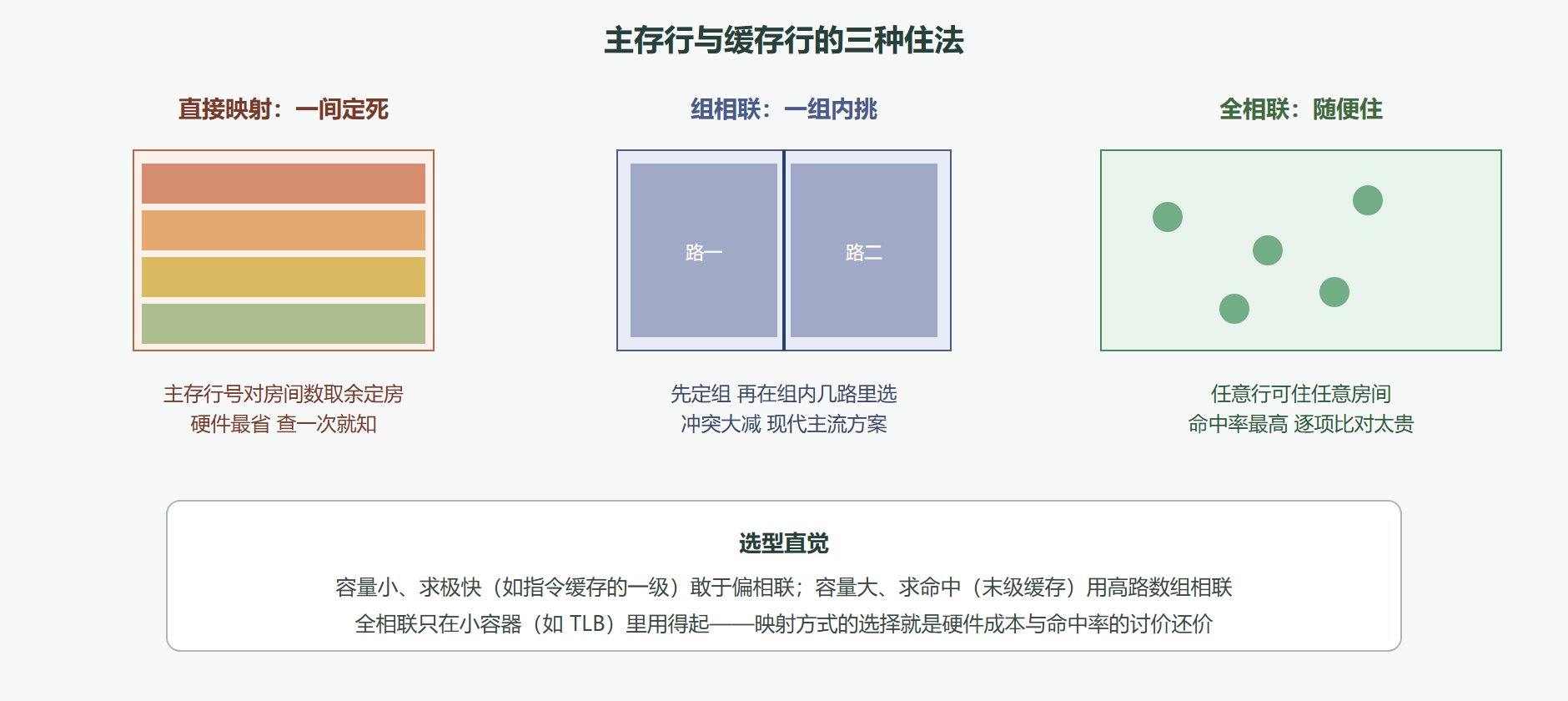

图 3-2：三种映射方式的房间分配规则

把规则落到算术上。设 Cache 容量 16KB、行大小 16 字节，则共 1024 行。直接映射下地址切成三段：低 4 位是行内偏移，中间 10 位是房间号（索引），剩下的是标签。一次访问到来，硬件拿索引找到唯一房间，比对标签：相符则命中，不符则腾房换人。二路组相联把 1024 行并成 512 组、每组两路，地址少切一位作索引、多留一位进标签，组内两路并行比对。全相联不设索引，标签就是整个高位地址，逐行比对——查找电路的规模随容量平方增长，只有几十行的容器（比如页表缓存）用得起。

写策略与替换：圈子里的事务规则

命中写怎么办，有两条路线。写穿：数据同时写进 Cache 与主存，一致性简单可靠，但每次写都霸占总线，写密集程序把总线堵成停车场。写回：只改 Cache，行上立一块"脏牌"；被替换时若带脏牌才回写主存。它省总线却引入了悬空期——Cache 与主存暂时不等，DMA 设备绕过 Cache 读主存会读到旧数据，这个坑到第 6 章会正面撞上。

替换策略只对"组内几路都满"的场景有意义。最常用的是近期最少使用（LRU）：每次命中给该路记一笔新鲜账，腾房时驱逐最久没被宠幸的那路。硬件用几位计数就能近似实现，命中率接近理论最优。

案例展开：一步之差的命中率悬崖

背景：图像处理同事反馈两段功能相同的代码性能相差悬殊——按列遍历比按行遍历慢了近一个数量级。操作：审查两段循环后确认算法等价，唯一差异是遍历方向。计算暴露机关：行大小 16 字节、二维数组每行 512 字节，按行访问时 32 个元素共享一次主存搬运，空间局部性拉满；按列访问时相邻两次访问的地址相距一行，每次都踩新的缓存行，而且当数组总大小超过 Cache 容量时，行还没焐热就被换出去了。结果：把外内层循环对调，耗时降至原来的九分之一，测量一次通过。解读：Cache 对程序透明，但绝不中立——访问模式决定它是助推器还是绞肉机。变式：并非所有"慢"都能靠换方向修，若数据结构本身按列存储（如列式数据库），按列遍历反而是对的——先问存储布局，再定遍历方向。

一次完整的手工查址

把映射规则演成算术。设 Cache 容量 16KB、行大小 16 字节、采用二路组相联，访问地址 0A8BCH。第一步，地址换二进制，低四位是行内偏移（0 到 15 字节），接着九位是组号（共五百一十二组），其余高位是标签。第二步，拿组号找到对应组，组内两路的标签同时与地址标签比对。第三步，比对相符且有效位为真，命中，读出行内对应字节；两路都不符，缺失，去主存取回整行，按 LRU 挑一路装入。整个过程硬件在半拍内并行完成，但每一步你都必须能在纸上重演——重演得出，调试 Cache 相关的性能问题才有抓手。

值得多说一句的是有效位与脏位。有效位标注"这一行装的是有效数据"，上电清零，防止拿随机内容冒充缓存；脏位标注"这一行改过还没回写"，写回策略的回写依据全在它身上。两位看似不起眼，缺了任何一个，一致性故事立刻崩盘。

映射方式的敏感性也值得做一次思想实验。同样的容量，直接映射下两组"热门"数据若恰好映射到同一行，就会反复互相驱逐——命中率被布局钉死；换成二路组相联，同一行的两个位置能同时收留这对冤家，冲突缺失大幅缓解；再往上加路数，收益递减，成本照涨。所以现实产品的路数普遍停在四到十六之间——映射方式的进化不是越高越好，而是在"冤家相撞的概率"与"比对电路的价格"之间找均衡点，这同样是 1.3 节意义上的取舍。

高频追问两则

问：为什么 Cache 不做得更大、映射不做得更灵活？ 都在做，也都在付代价：容量翻倍，查找电路与功耗跟着翻倍，命中时间反而可能被拖长——一级缓存的命门是快，因此永远克制容量；灵活性同理，全相联的逐项比对只在小容器里用得起。分层分级正是对这些代价的回应。

问：多核时代每核一个 Cache，数据怎么保持一致？ 靠一致性协议：每个缓存行带状态标记，某个核要改数据时，先让其他核手里的副本失效或转交。这套机制对程序员透明，但它的存在解释了两个现象——共享数据在核间"乒乓"时性能骤降，以及 3.3 节要讲的伪共享陷阱。

本节要点回顾

• 局部性是燃料：时间局部性兑现于命中，空间局部性兑现于整行填充。
• 映射三性格：直接映射省硬件但易冲突，组相联是主流折中，全相联只配小容器。
• 地址三段切分：偏移、索引、标签——手工能算，面试能考，调试能用。
• 写回与写穿的取舍：前者省总线但留悬空期，后者简单却堵路。
• 程序可以激怒 Cache：步长与行大小冲突时，命中率能掉到零。

机关看清了，下一站把视角拉回整座金字塔：命中率怎么算、平均访问时间怎么优化、程序员手里有哪些实打实的调节旋钮。
