8.1 最小系统搭建与硬件集成

8.1 最小系统搭建与硬件集成

本节摘要：让处理器跑起来只需要四大件——时钟、复位、电源、存储；但让板子稳定地跑，功夫全在这些"最小"环节的细节里：上电时序、去耦布局、复位脉宽，每一项都是前人事故换来的经验值。

前七章的接口都想挂上总线，本站先把能挂总线的骨架立起来。最小系统是所有硬件集成的第一课，也是玄学故障的高发区——它的知识点不多，但每一项都带着事故的权重。

让最小系统点起来

四大件的分工一句话说清：时钟给全板统一节拍（2.2 节的每拍都由它产生），复位保证上电瞬间处理器从已知状态起步，电源把外部电压整理成各路轨压，存储提供程序与数据的落脚点。四大件齐了，处理器就能执行第一条指令——8.3 节会看到，现代 SoC 里这四大件一件没少，只是被集成者藏进了封装。

时钟的功课在启动与质量。晶振电路要按手册配负载电容，容值不对表现为频率偏差或不起振；时钟走线要短且远离干扰源，质量差表现为偶发跑飞。多电源域的系统还要关心上电次序：核电源与接口电源谁先谁后，手册写得很死——次序颠倒的典型症状是处理器锁死在复位态或接口电路闩锁损坏。

复位的功课在脉宽与时序。复位信号必须覆盖到电源稳定之后，否则处理器在电压爬坡期就抢跑，第一条指令取回的就是垃圾。阻容复位的经验值是脉宽留足几十毫秒；更讲究的设计用带电压监测的专用复位芯片，电源低于阈值就按住处理器不放。看门狗是复位的延伸岗：程序跑飞时无人喂狗，超时强制复位——它是嵌入式产品的最后保险丝。

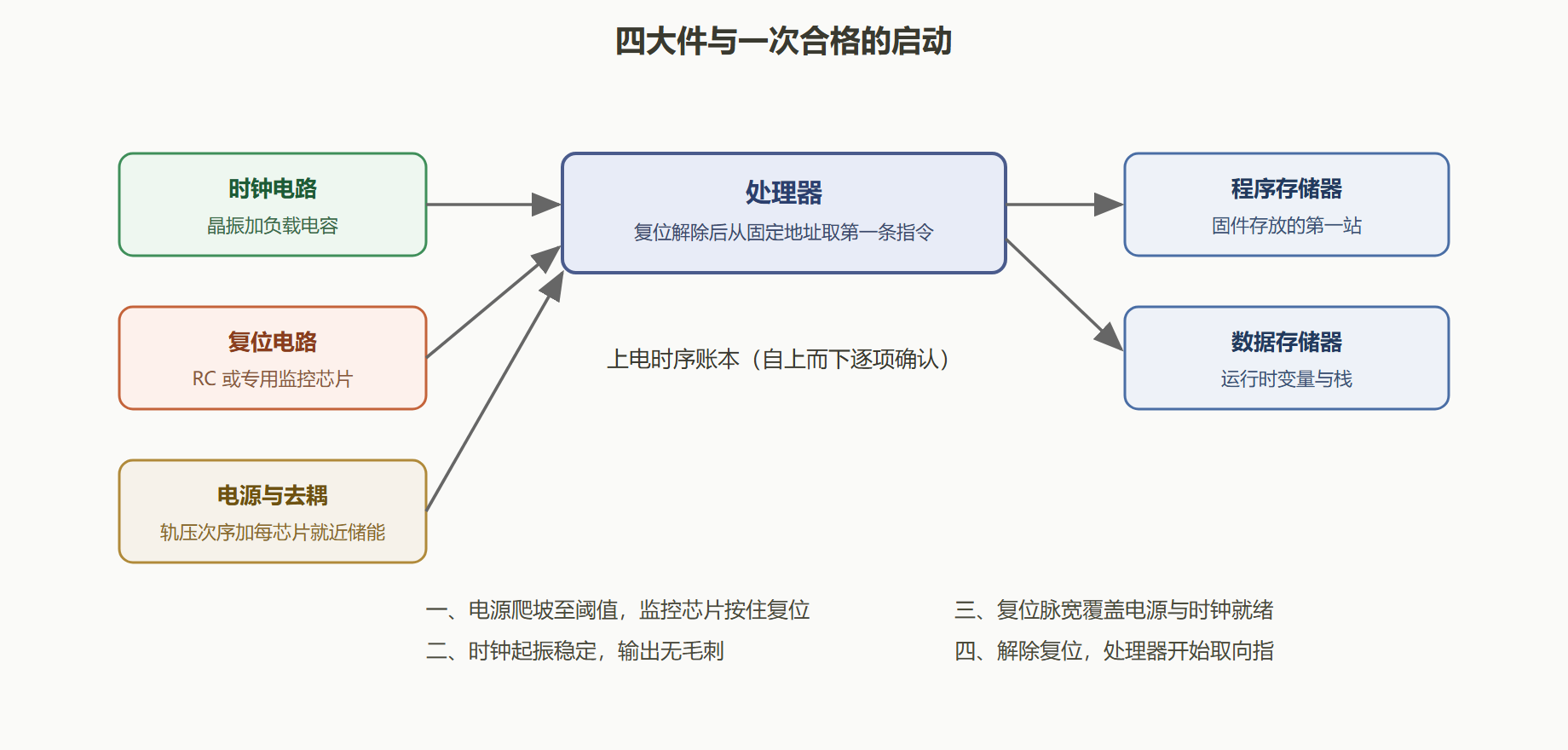

图 8-1：最小系统组成与上电时序

电源的功课在配送。每个芯片的电源引脚就近放去耦电容是布线的第一戒律——芯片瞬间的电流脉冲由就近电容供给，而不是绕远路从稳压器取；高频路径上再并一颗小容值电容压制高频阻抗。去耦缺失的症状极具迷惑性：多数时候一切正常，某个负载突变（继电器吸合、总线突发）的瞬间处理器莫名其妙跑飞。这类"看心情"的故障，九成在电源完整性上。

案例展开：偶发死机的真凶在电容

背景：某批次控制板实验室测试全过，客户现场每周出现一两次死机，复位后无痕，换板子症状跟随环境不跟随板号。操作：按工具链归因——死机瞬间无处下钩，改为长期监控：记录供电轨纹波与处理器复位线的波形，等事发。三周后抓到现场：复位线出现一次毫秒级的非指令拉低，同一时刻五伏轨有深达数百毫伏的纹波尖峰；排查尖峰源，是柜内一只大接触器吸合瞬间，同一电源分路上其他负载的电流突变把电源阻抗上的压降砸进了板内。结果：板内输入级加大储能电容，并把电源入口的滤波结构按传导干扰标准重新配置；同时软件把看门狗超时从一点六秒收紧到零点五秒，即使再遇异常也能秒级自愈。解读：偶发死机的排查逻辑是"让故障自己留下证据"——现场无法复现就架监控等它来；证据到手后，问题往往终结在电源完整性这类最基础的环节。变式：若监控显示复位线干净而程序仍跑飞，则下一个嫌疑人是时钟质量与静电累积，排查次序不变，换探头继续等。

布局的规矩与一次时序违例的推演

原理图对不等于板子好，布局布线是最小系统的第二场考试。几条铁律先立起来：晶振紧贴处理器，走线短而远离总线与大电流路径——时钟是全板最敏感的信号，也是最容易向外辐射的信号；去耦电容离电源引脚的距离以毫米计，回路面积越小高频阻抗越低；复位线避开开关电源与继电器驱动线，复位线上一记耦合毛刺就是一次无妄之灾。这些规矩背后是同一条物理课：所有信号都要走回流路径，路径围成的环就是天线。

上电时序违例值得推演一遍。设接口电源要先于核心电源建立：核心上电瞬间，接口侧的电平通过线缆倒灌进尚未初始化的接口引脚，电流路径无保护——轻则首次初始化失败，重则接口单元永久损伤。推演的正确工具是时序图：把每路电源的爬坡曲线画在同一张时间轴上，复位释放点必须落在"所有电源就绪加时钟稳定"之后，留出毫秒级的余量。专用监控芯片把这纸上的时序变成硬件的保证——它盯着每路电源，谁不达标就按住复位不放。

晶振电路的参数账也值得示范。负载电容决定振荡频率的落点：手册标称十二皮法负载，两只外接电容就按两倍标称值减去杂散电容的思路取值——取大了频率偏低、起振变慢，取小了频率偏高甚至不稳。看门狗的喂狗策略同理有账：喂狗点应放在主循环的多条路径交汇处，任何一条支路饿死都能被发现；喂得太勤（放在中断里）则失去看护意义——狗被中断养着，主循环死了它也不知道。最小系统里没有一处是随手焊的，每颗小料背后都有一道小算术。

复位之后的第二件大事是给启动方式留好开关。处理器从哪里取第一条指令——片内固件、片外存储、还是调试接口——往往由几个启动配置脚的电平决定。这些脚在板上多以拨码或上下拉固定，设计期就要把每种组合的含义写进图纸注释：量产板焊死默认档，开发板留出拨码位。启动配置脚接错的表现同样经典：处理器健康、程序健康，但两相结合的入口不对，系统安静地停在起点。遇到"什么都对就是不动"的新板，先量启动脚，再疑人生。

高频追问两则

问：为什么有的板子加个电容就好了？ 大概率是电源完整性的余量不足：负载突变的瞬间，就近储能撑不住轨压的塌陷，处理器或外设瞬间失智。加电容是把缺失的储能补上——它"治好"的不是玄学，是被省略的最后一课。

问：最小系统都通过了，接口一挂就死机，先查什么？ 按经验次序：接口的电源是否来自同一路轨、上电瞬间是否拉塌了电压；接口的复位是否与处理器同步释放；接口的总线信号是否与处理器的驱动能力匹配（负载过重边沿变缓）。死机是症状，电源与时序是惯犯。

本节要点回顾

• 四大件定生死：时钟供节拍，复位保起点，电源管配送，存储安家业。
• 上电时序是硬约束：轨压次序与复位脉宽按手册逐项核，抢跑必出鬼。
• 去耦是第一戒律：就近储能，别让脉冲电流远行。
• 偶发故障靠架监控：让故障自己留下证据，答案常在电源与时钟。
• 看门狗是保险丝：软件再完备，也要给硬件级的自愈留最后一条路。

骨架立起来了，下一站进入第二幕：用什么工具把"点起来"推进到"调正确"。
