8.3 SoC时代：多核集成与安全机制

8.3 SoC 时代：多核集成与安全机制

本节摘要：片上系统把处理器、存储控制器、各类外设接口收进一颗芯片，多核共享存储带来一致性难题，联网设备把安全下沉到硬件；本节看清片上互连的版图与安全基座的构造，并回答全册的终极问题——这些原理到底过不过时。

终幕。前面七章的部件此刻被同时装进一颗芯片：这就是片上系统（SoC）。它不是新物种，而是本册所有内容的浓缩装订本——读它的版图，就像拿着旧地图走新城。

当整台计算机缩进一颗芯片

一颗典型 SoC 的居民名单：两到八个处理器核、图形或智能加速单元、存储控制器、显示与摄像头接口、若干串行外设、电源与时钟管理。把居民连起来的街道是片上互连——ARM 阵营的 AMBA 体系里，高性能主干叫 AXI，外设挂靠的支路叫 APB，名字陌生，骨眼眼熟：地址、数据、握手与仲裁，第 4 章的三要素分毫不差地搬进了硅片。8255 时代的"可编程外设"变成了片上的外设核，配置方式从方式字变成寄存器映射，编制逻辑一模一样——你早就会用它们了。

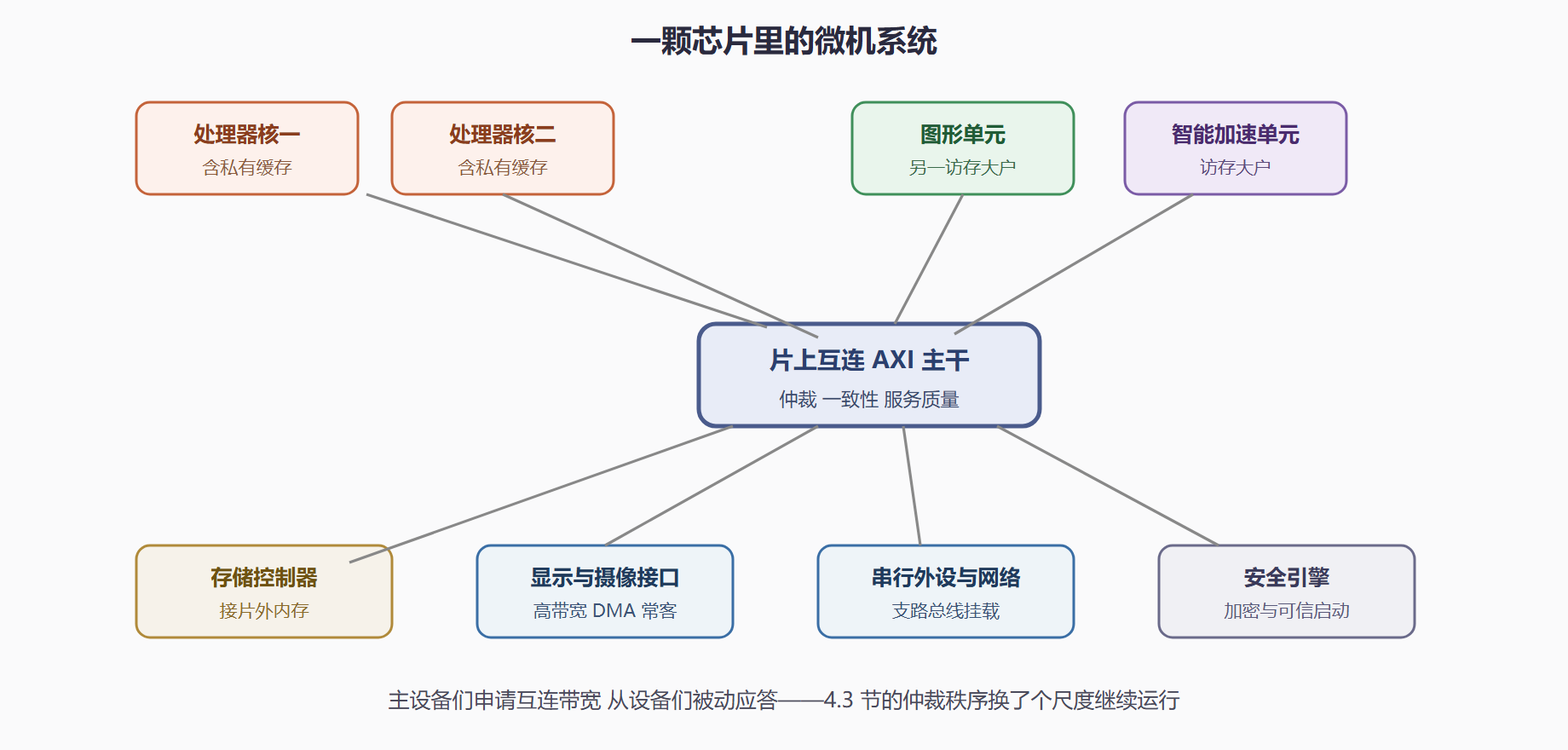

图 8-2：片上系统的互连版图

多核的两个新问题由此登场。其一是一致性：每个核都有自己的私有缓存，同一份数据的多个副本如何保持同步？硬件用一致性协议管理缓存行的状态流转——修改过的行被其他核读取时，要么转交要么回写，程序员对此透明，但它解释了多核程序里"共享变量改了别人却看不见"的玄学，也埋下了 3.3 节"伪共享"的病根。其二是带宽分配：多个访存大户（图形、加速单元、多核）挤同一个存储控制器，服务质量机制按优先级与配额分派带宽——4.3 节的仲裁课，在这里从总线周期尺度升级到了吉字节每秒尺度。

安全从固件第一拍开始

设备一旦联网，安全的考场就在硬件层。三道基座构成现代 SoC 的安全骨架。可信启动是一条验证链：上电后固件第一段先验证第二段的签名，第二段验证内核的签名，任何一环验签失败即拒绝执行——攻击者即便改写了存储里的系统，也无法伪造链条第一环的签名（其密钥熔断在芯片内部）。隔离执行把芯片划出两个世界：普通世界跑应用与通用系统，安全世界单独处理密钥与敏感数据，两边硬件隔离、仅经受限通道通信——即便普通世界被攻破，密钥仍在墙内。加密引擎把对称加密、哈希、随机数做成片上硬件，速度高于软件实现一个量级，密钥可以做到永远不出安全边界。

这三道基座的组合逻辑值得咀嚼：可信启动保证"跑的是真系统"，隔离执行保证"真系统里还分内外"，加密引擎保证"敏感操作既快又不出门"。软件安全依赖补丁的及时性，硬件安全依赖物理不可篡改性——联网时代的防线因此从应用层下沉到了硅层。

案例展开：四个摄像头压垮了一条内存通道

背景：某视觉终端接四个摄像头帧缓冲，产品定义要求四路同时录制，工程样机却频现画面撕裂与丢帧。操作：按本章方法归因——剖析确认 CPU 占用不高，瓶颈在存储带宽：四路摄像头的 DMA 写加上编码器读、显示单元读，聚合带宽逼近控制器极限，仲裁时显示单元的低优先级请求被饿出可感知的延迟。结果：三步收敛——显示请求提为最高优先级（撕裂人眼可见，必须保）；编码改从压缩流读取，带宽需求降四成；把其中一路录像改存到独立通道。最终四路满帧稳定录制。解读：SoC 时代的性能问题很少是算力不足，多是带宽仲裁的排队问题——本章的解法与 4.3 的 DMA 案例同构：先分清谁的任务人眼可见，再用优先级与粒度重排秩序。变式：若产品还要加第五路摄像头，正确动作不是继续调优先级，而是评估换更高带宽的存储规格——仲裁能优化排队，变不出带宽。

功耗账本与片上的"时序显微镜"

SoC 的另一门主课是功耗管理。动态调频调压让芯片按负载换挡：忙时提频提压、闲时降频降压，功率与电压的平方成正比——降一半电压，动态功率只剩四分之一，这笔账是移动设备续航的第一支柱。配合时钟门控（闲置单元直接停表）与电源门控（整个区块断电），现代 SoC 里"闲着"与"关着"的界限被管理到每一毫秒。这些机制的底层依然是你熟悉的素材：时钟树是 2.2 节的节拍器，电源域是 8.1 节的上电时序，管理策略则是第 4 章仲裁思想在功率维度的延伸。

调试 SoC 也换了显微镜：总线事务级跟踪器把片上互连的每一次读写录成流水账，性能计数器把缓存命中、访存停顿、分支预测失败折成报表——2.2 节要你逐拍理解的总线事务，在这里以每秒数十亿次的规模被自动记账。工具换了规模，读账的功夫还是本册练的那一套。

片上互连还在继续演化：核数再多下去，共享总线的老问题会以片上的形态重现——主干拥堵、远程访问延迟不均。于是片上网络登场：交换节点铺成网格，数据以报文形式在格点间路由，拓扑与路由算法成了新的设计维度。观察这条演化线，你会看到计算机发展的老规律再次应验：板级总线走过的一段路，片上互连正以更小的尺度重走一遍——包括它将来必定要面对的仲裁公平性与服务质量难题。学总线的意义，此刻完成最后一次兑现。

高频追问两则

问：多核程序把任务摊到所有核上，为什么有时更慢？ 三个惯犯：缓存一致性流量随共享数据的热度上涨；伪共享让核心互相打脸；带宽饱和让所有核排队等内存。并行加速比从来不是核数的线性函数——先看瓶颈在算力还是在互连，再决定摊多少核。

问：可信启动的根密钥丢了会怎样？ 整条验证链的信任源头不可再生，芯片按设计进入永久锁死或退回未受信状态。所以根密钥的管理规程比加密算法本身更重要——安全工程的一半是密码学，另一半是流程纪律。

本节要点回顾

• SoC 是浓缩装订本：互连即总线三要素，外设核即可编程外设的片上转世。
• 一致性协议管副本：多核缓存的透明同步，解释伪共享与"看不见的修改"。
• 服务质量是片上仲裁：多主设备挤带宽，优先级与配额定秩序。
• 安全三基座：可信启动验真、隔离执行分界、加密引擎守门。
• 原理的保质期：载体从板级缩进片内，层次、时序、仲裁的骨架纹丝未动。

全册至此收束。回到 1.1 节那张五层塔与 0 章那张学习地图——你已经从一根引脚的电平，走到了一颗芯片的版图；下一个三十年无论载体怎么变，这套母语依然通行。
