6.4 裸机引导：上电后的第一条指令

6.4 裸机引导：上电后的第一条指令

本节摘要：按下电源后的第一个瞬间，没有操作系统、没有文件系统、没有内存管理——CPU 从一个硬件规定的固定地址开始执行固件代码，经过固件自检、读取引导扇区、加载内核几站接力，操作系统才接管世界。本节沿这条启动链逐站走，重点拆解引导扇区协议（0x7C00 与 510 字节加魔数），并亲手写一个在裸机上打印字符的 512 字节引导扇区。读完你能回答"内核被加载之前谁在执行"，并拥有一件可运行的裸机作品。

上电之后发生了什么

先建立一个反直觉的事实：CPU 上电后执行的代码和你装的操作系统毫无关系。硬件把指令指针初始化到一个固定地址（x86 实模式下是 0xFFFF0 附近的固件映射区），那里躺着主板固件——老一代叫 BIOS，新一代叫 UEFI——的代码。固件的任务按序是：自检（确认内存、键盘、磁盘这些硬件都在岗）、枚举可启动设备、把设备第一个扇区（512 字节）读进内存固定位置、跳过去执行。从这一跳开始，控制权才离开固件，进入"你的代码"的地盘。

为什么是 512 字节、为什么是那个固定位置？历史答复：第一代 PC 的设计如此，读一个扇区是当时实现的最简方案，内存位置 0x7C00 则是当年某个决策的化石。但化石成了标准——四十年来所有 x86 引导扇区都遵守同一份协议：512 字节、被加载到 0x7C00、最后两字节必须是魔数 0x55 与 0xAA（没有魔数固件判定"这不是可启动介质"）。协议虽老，机制不变：今天 Ubuntu 与 Windows 的引导器，最初几毫秒的日子也和我们要写的一样过。

一、启动链全景：四站接力

把从电源到内核的路程站站标清，每一站的"代码来源"与"交接方式"：

第二站到第三站的过渡值得多说一句：512 字节装不下任何像样的功能，它的正职是"接着搬运"——从磁盘读入更大的引导器（第三站），自己光荣退场。引导器再负责认识文件系统、按内核的加载协议把内核映像放进约定位置、按协议填好启动参数，最后跳进内核入口。每一站交接都遵守明确的协议（扇区协议、多引导协议、内核启动协议）——"协议链"是启动过程的关键词，这也解释了为什么引导开发的第一课永远是读协议而不是写代码。

还有一处必须现场补课的模式差异：上电时 CPU 处于 16 位实模式——地址总线 20 位、寄存器按 16 位用、寻址走"段寄存器乘 16 加偏移"的老规矩（1.2 节 ISA 契约的化石条款）；直到引导器或内核显式切换，才有 32 位保护模式与 64 位长模式。写引导扇区就是写 16 位代码——NASM 里以 bits 16 声明，段寄存器在开场必须自己设好。

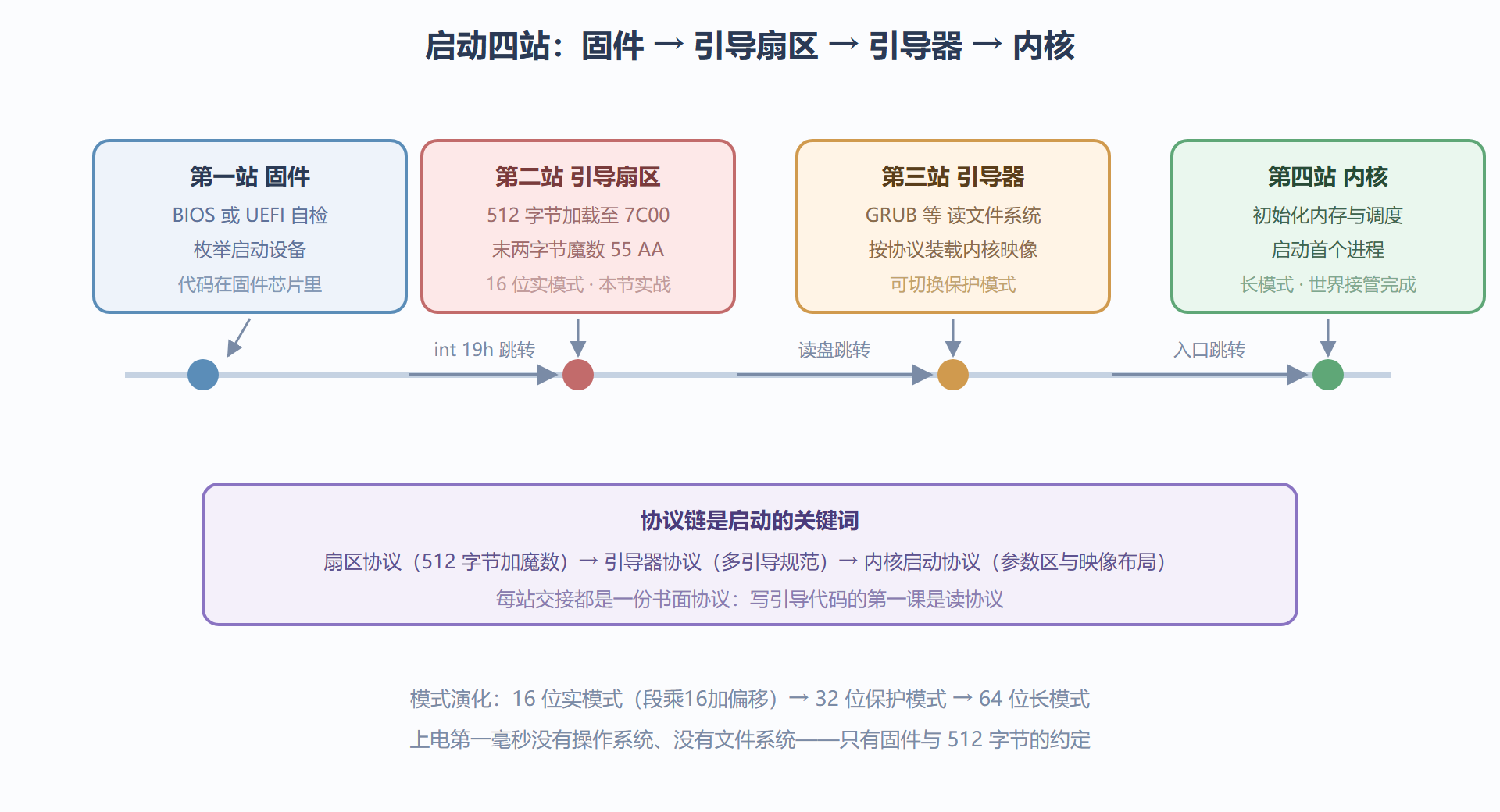

图 6-3：从电源到内核的接力时间线

二、实战：512 字节的裸机作品

写一个在裸机上打印字符的引导扇区。没有 BIOS 中断以外的任何服务（打印字符走 BIOS 的 10h 号视频中断，这是固件留给引导扇区唯一的遗产），代码 16 位、段寄存器自理：

; boot.asm —— 裸机打印 A 后挂起
[bits 16]
[org 0x7c00]              ; 告诉汇编器：本段会被加载到 7C00

start:
    cli                    ; 引导早期先关中断，避免半初始化状态被打断
    xor ax, ax
    mov ds, ax             ; 数据段归零（实模式必须显式设段寄存器）
    mov ss, ax
    mov sp, 0x7c00         ; 栈定在本扇区下方，向下生长

    mov ah, 0x0e           ; BIOS 视频服务：电传打字模式
    mov al, 'A'
    int 0x10               ; 调固件打印

.halt:
    hlt                    ; 停机等中断（中断已关，等于安静挂起）
    jmp .halt

times 510-($-$$) db 0     ; 填零补齐到第 510 字节
dw 0xaa55                 ; 魔数：小端序落盘即 55 AA
​

构建与运行（用 QEMU 模拟裸机，不需要真实机器冒险）：

$ nasm -f bin boot.asm -o boot.bin     ; -f bin：纯二进制，无任何格式包装
$ qemu-system-x86_64 -drive format=raw,file=boot.bin
（窗口里出现一个大大的 A，然后安静挂起——你在裸机上运行了自己的代码）
​

逐条体会这段五十来行不到的代码里塞进的知识点：org 伪指令是 2.3 节地址观念的回归（汇编器需要知道最终加载地址才能算对绝对引用）；设段寄存器与栈顶是 4.2 节栈知识的裸机版——没有装载器替你初始化，一切自己动手；times 填零与魔数是扇区协议的履行；hlt 是 3.3 节特权指令清单的成员——此刻你正以最高特权执行它，不受任何围栏限制。这个 A 是检验全部前六章理解的一块试金石：每一个字节都知道为什么在那儿，引导这块就算真懂了。

三、往后的路：从扇区到内核

真实的引导扇区不会满足于打印字符，它的正职在 4.2 节呼过一次：用 BIOS 的磁盘读中断把后续扇区搬进内存，然后跳过去——这一步之后，你就离开了 512 字节的牢笼，可以加载任意长度的第二阶段代码，进而切换保护模式、加载自己的"迷你内核"。操作系统内核开发的入门路径正是沿这条线铺开：扇区加载 → 切模式 → 屏幕与内存管理 → 中断 → 调度。每一步的门槛都是"读协议"，每一步的奖励都是"对机器的彻底掌控感"。

即使不打算写内核，这段经历的价值也是实的：调试操作系统问题时，你会知道内核之前还有谁、启动日志里每一行对应四站中的哪一站；分析启动慢的原因时，你能把"固件阶段"与"引导器阶段"分开计时——这些判断力，都源自亲眼见过上电第一毫秒的世界。

⚠️ 常见坑：在真实硬件上测试引导扇区。写错扇区协议轻则不启动，重则在老机器上扰动固件数据；一切实验请在模拟器（QEMU、VirtualBox）中进行——模拟器对固件协议的仿真足够忠实，且搞坏什么重启即可。

💡 关键直觉：引导是"信任链的根"——固件信任引导扇区、引导扇区信任引导器、引导器信任内核，每一环只做签名校验与接力。理解信任链，不仅读懂了启动，也读懂了安全启动（Secure Boot）这类机制防的是什么：链条上任何一环被替换，后面全部失守。

本节要点回顾

• 上电第一站是固件：与操作系统无关；固件按扇区协议交棒，512 字节加载到 0x7C00、尾带魔数。
• 引导扇区是 16 位实模式代码：段寄存器、栈顶、中断状态全部自理，org 伪指令锚定加载地址。
• 协议链贯穿启动全程：扇区协议、引导器协议、内核启动协议，交接皆有名目。
• 信任链是安全启动的本质：每环校验下一环，理解链条即理解安全启动防什么。

本章走完程序的内与外。最后一章把视野放到最广处：攻击者的汇编、别的架构的汇编，以及这门手艺的当下与未来。
