本节摘要：电基本振子（长度远小于波长的均匀电流元）与小电流环是天线世界的两件"理论原子"：前者方向图呈甜甜圈、辐射电阻正比于电长度平方；后者是它的磁对偶，方向图倒置。所有复杂天线都能拆成这两种单元的叠加，短天线的效率困境也从这里找到根源。
本节要解决的问题
本节回答两个问题：最小的辐射体长什么样、短天线为什么效率低。读完你应当能够：
- 写出电基本振子的远场表达式，指出其方向图函数为正弦函数；
- 计算给定电长度的辐射电阻，解释短天线效率低的物理原因；
- 说明小环天线的方向图与电振子的对偶关系，说出磁天线的典型用途；
- 用"任意天线是单元的叠加"框架，理解第三章后续各节的分析套路。
一、还原论：为什么要把天线拆到最小
上一章的辐射积分给了一个承诺：只要知道电流分布，方向图就能算出来。可面对形态各异的天线，从哪里下手？理论给出的答案是还原论——先把电流分布切成无限小的电流元，把每一段的辐射算清楚，再做积分。于是需要两件"原子"：载流的短线段（电基本振子）与载流的小圆环（磁基本振子）。它们小到无法独立实用，却分别代表电偶极辐射与磁偶极辐射两种基本类型；第二章的辐射积分保证了线性叠加的合法性，原子拼装就是全部后续分析的地基。
二、电基本振子：甜甜圈的由来
设一段长度远小于波长的短导线，其上电流处处等幅同相（这在物理上要求振子无限短，工程上电长度小于十分之一时近似可用）。放在 z 轴上，远场解的形式干净利落：电场只有 θ 分量，磁场只有 φ 分量，幅度都带一个 sinθ 因子。方向图函数就是 sinθ——沿振子轴向（θ 为零）完全无辐射，在垂直振子的赤道面上最强，绕轴旋转对称，整体是一个绕轴的"甜甜圈"。这就是所有偶极类天线方向图的共同底色：本章后面的半波振子、第八章前的单极子，甜甜圈只是被不同程度地压扁与整形。
把坡印廷矢量在球面上积分，得总辐射功率，进而定义辐射电阻：
import math eta0 = 376.7 # 自由空间波阻抗 def radiation_resistance_dipole(l_over_lambda): """电基本振子辐射电阻：80 * pi^2 * (l/λ)^2 欧姆""" return 80 * math.pi**2 * l_over_lambda**2 for ratio in [0.01, 0.05, 0.1]: print(f"电长度 {ratio}: 辐射电阻 {radiation_resistance_dipole(ratio):.2f} 欧姆")
数字说明一切：电长度百分之一时辐射电阻不到零点一欧姆，与导线自身的欧姆损耗电阻同量级甚至更小——输入功率大半变成热而不是波。这解释了为什么"把天线做小"从来不是免费午餐：电尺寸缩小，辐射电阻按平方崩塌，效率与带宽一起买单，这条账在第 6.1 节小型化设计里会再次细算。
三、小电流环：电振子的镜像兄弟
把导线弯成半径远小于波长的小环，环上电流等幅同相，得到磁基本振子。它的远场与电振子处处对偶：电场与磁场角色互换，方向图从"绕轴甜甜圈"变成"轴上最强、环面方向为零"的扁圆饼。小环的辐射电阻同样与电尺寸高次幂相关，独立使用时效率有限，但它有一个无可替代的应用身份——磁场探头与近场探测：环路对磁场敏感、对近区电场几乎无感，电磁兼容排查中用小环定位辐射源，正是利用这份"专一"。把环的周长加大到一个波长左右，方向图会翻转到法向最强，螺旋天线由此登场，第五章宽带节还会见到它的身影。

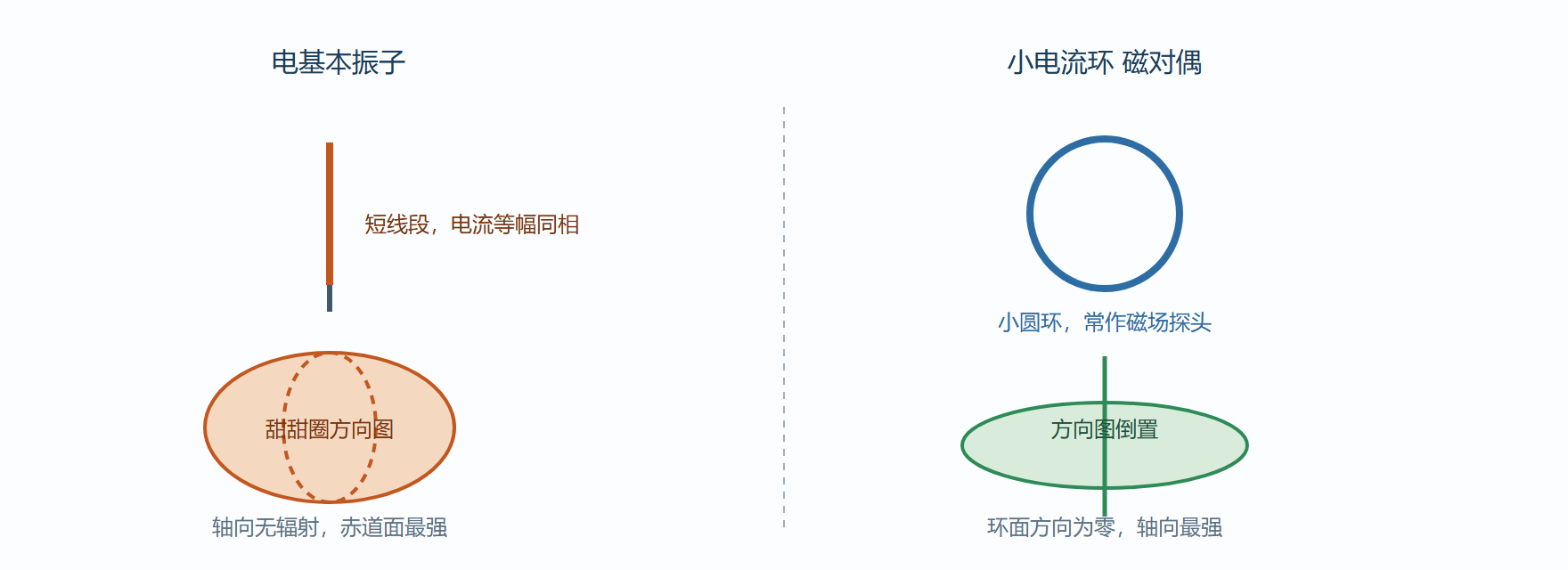

图 3-1 两种基本单元及其方向图
四、工程现场：一根过短的 Wi-Fi 天线
背景：某紧凑型物联网终端为了塞进外壳，把 2.4 GHz 偶极子压到三厘米（约为半波长的四成），实测辐射功率比参考设计低了近八分贝。操作：先复核匹配网络——驻波一点五以内，说明馈电没吃掉功率；再测效率，发现总辐射效率只有两成。结果：改用蜿蜒走线把等效电长度补回半波长后，效率回到六成以上，链路余量恢复。解读：电长度不足时辐射电阻暴跌，匹配网络能把馈口"看"到的阻抗调好看，却救不回辐射能力——功率在损耗电阻里白白发热。变式：空间实在无法放宽时，工程上会用加载电感补偿电抗（如橡胶鞭天线中段的加载线圈），代价是带宽进一步收窄；小型化从来是效率、带宽、尺寸三方谈判，没有全赢。
五、再深一步：短天线的阻抗画像与出路
电长度缩短的完整代价不止辐射电阻一项。输入电抗随长度偏离谐振急剧变容（短振子末端开路呈现大容抗），匹配网络必须用电感反向抵消，而任何真实电感都有串联电阻——效率的损失从“结构上的欧姆电阻”扩展到“匹配网络的电阻”。工程上把小型化天线的效率账拆成三笔：辐射电阻对损耗电阻之比、匹配网络插入损耗、带宽收窄后失配概率上升的统计损失。三笔加总，电长度减半的终端天线实测效率掉一半并不罕见。
出路在结构维度而非电路维度。加顶负载（电容帽）让电流沿臂更均匀，把“短而直”改成“短而摊开”；弯折成螺旋或蜿蜒线，在限定包络里偷出电长度；磁偶极子路线（平面环、近场耦合单元）在超紧凑场景常比电偶极子效率更高，因为磁场不容易被附近的介质与人体“吃掉”——可穿戴场景里这一差异尤其明显。
小环天线的应用谱系也值得单独记一笔：近场读卡与 NFC 的耦合线圈本质是磁偶极子工作在感应近场区，考核指标不是远场增益而是品质因数与耦合系数；中波广播的定向塔阵用的则是垂直单极子的远场合成。同一个“环”，近场身份与远场身份的考核表完全不同——用错考核表，是新手评审里最常见的乌龙。
本节要点回顾
- 两件理论原子：短线段与电流环分别代表电、磁偶极辐射，复杂天线由它们线性拼装。
- 方向图底色是甜甜圈：sinθ 函数决定了偶极类天线轴向无辐射的本性。
- 辐射电阻按电长度平方崩塌：短天线的效率与带宽困境源自这里，匹配救不了辐射。
- 小环是对偶兄弟：方向图倒置，近场磁场探测是它的看家本领。
下一站把线段拉长到实用长度：半波、全波、折合、单极子，线天线家族正式开张。
