本节摘要：多频天线让一副结构同时服务多个频段，可重构天线更进一步——用开关与可调元件实时改变谐振路径，让频段、方向图、极化按需切换。两者是终端与多模设备在有限空间里存活的前提，核心思想都是"换一副等效的天线，而不换天线"。
知识坐标与目标
本节承接终端场景的结构约束，进入元件级可编程；读完你应当能够：
- 区分多频天线的三种实现路径及其适用条件；
- 按切换对象为可重构需求选配开关元件（PIN 管、变容管、MEMS）；
- 解释寄生耦合单元对带宽与隔离的作用；
- 说明终端多天线共存中隔离度与去耦的处理思路。
一、多频：让多个谐振在一块结构上共存
多频的第一条路径是多谐振并存：一个结构上开槽、加载枝节，让几个谐振长度同时成立——手机内部那块小小的净空区里，低频枝节、中频环、高频缝同时工作，各管各的频段。第二条路径是高次模式复用：贴片的一阶与高阶模式天然频率成倍，用馈电探针的位置偏置只激励想要的模式，一副贴片吃下两到三个频段。第三条路径是寄生耦合：主辐射体旁边放不直接馈电的寄生单元，靠近场耦合被"带"出第二个谐振，还能顺手展宽主谐振的带宽——板间耦合的精细度决定了频率比的可控范围。
三条路径的取舍随频段比与空间而定：频段比接近（如一比二以内）多谐振共存最经济；频段悬殊（低频七百兆赫兹对高频五吉赫兹）则要分体设计加寄生桥接；空间极小时高次模式与寄生耦合是主力。
二、可重构：把"重新设计"压缩成"一次切换"
可重构的哲学是把天线参数变成电控变量。按切换对象分四类：频率重构用变容管或开关切换谐振枝节，谐振点在带内滑动；方向图重构切换激励单元或寄生反射面，让主瓣转向；极化重构切换馈电端口或贴片切角，在线极化与圆极化间换挡；带宽重构耦合或断开寄生谐振腔，带宽按业务伸缩。执行元件是开关谱系：PIN 二极管快而省电、线性度一般；变容管连续可调但功率容量小；MEMS 开关性能接近理想、速度慢且成本高；液晶与相变材料适合毫米波连续调相。选元件的口诀：看速度、看线性度、看功率、看成本，四项按业务排序。

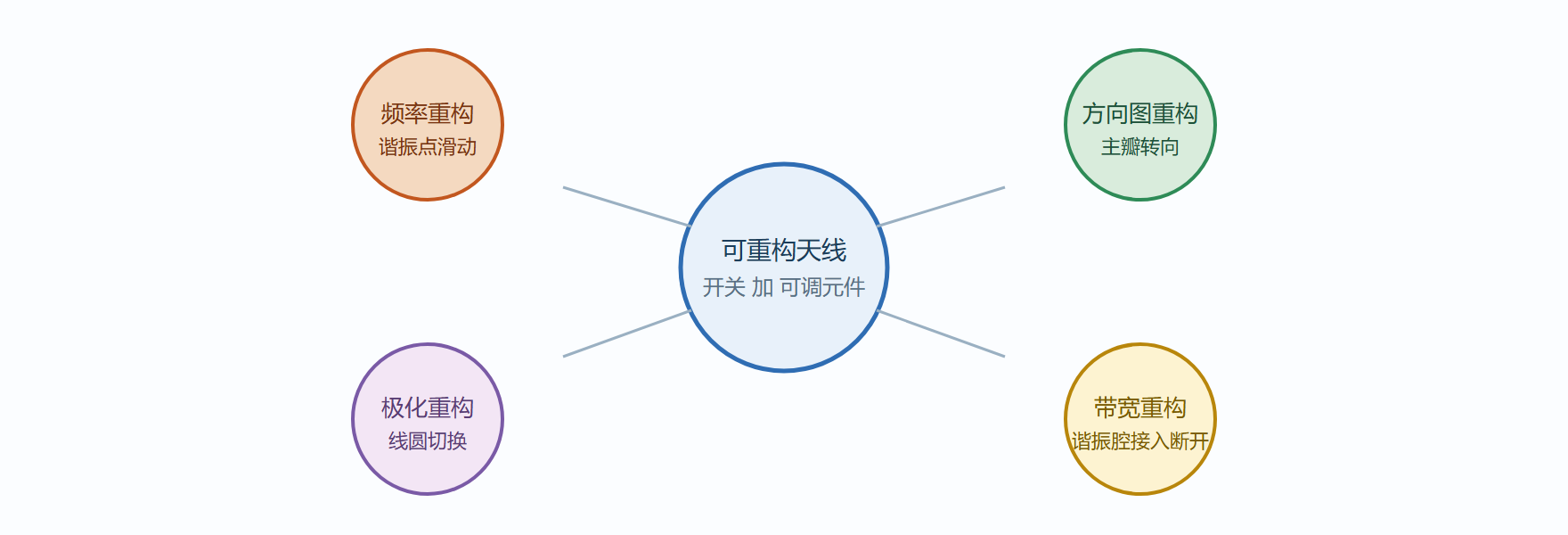

图 6-1 可重构的四个维度
开关的引入也带来新账本：PIN 管的偏置电路会在直流上串进射频路径，需扼流与隔直设计；开关的非线性产物落进接收带内就是干扰源；开关损耗直接吃辐射效率——终端天线效率本就紧张，每加一级开关都要复核效率余额。可重构不是免费午餐，是"多功能"与"每项功能都打折"之间的谈判。
工程现场：全球漫游机型的频段扩容。背景：某出海机型上市后新增目标市场频段，主板天线净空已无余量，重新布板周期不可接受。操作：在既有主天线的馈电枝节上引入一组开关二极管，切换两档枝节长度；用整机的天线开关状态机把频段与档位映射，并复测各档驻波与 TRP。结果：同一块主板覆盖新增频段，驻波全部压到二点五以内，TRP 损失约一分贝，在可接受范围。解读：频率重构把"新频段等于新天线"的假设打破，代价是开关损耗与控制复杂度；档位划分要与射频前端的频段组对齐，否则切换收益被控制器开销抵消。变式：频段比要求更宽时，开关方案升级为可调匹配网络加天线本体粗调的两级结构，让匹配网络吃掉残余失配。
三、共存：多频之外还要互不拖累
一副结构上的多个谐振彼此不绝缘，终端多天线的隔离度因此成为独立设计项。常用手法：让两天线的电流路径正交（极化正交化）、在耦合路径上放寄生去耦单元（相当于嵌入带阻）、用中和线引入反相耦合抵消原耦合。工程验收看两件事：隔离度分贝数与相关性系数——MIMO 场景里相关性高，再多天线也提不了容量。这组指标将在第 9.1 节蜂窝终端的语境里再次出现。
五、开关的电气账与偏置设计
可重构开关的账要算到元件级。PIN 二极管导通时是小电阻加封装电感，截止时是小电容加封装电感——开关比有限，串联在谐振枝节里意味着关断状态仍有可观的寄生耦合；偏置电路用高阻线（四分之一波长细线近似射频开路）与大电阻馈直流，避免偏置网络把射频短路。变容管的调谐比与品质因数的乘积决定可调范围与损耗的交换，毫米波频段品质因数下降，可调范围随之缩水。
设计流程上，可重构天线建议按“先极端状态后中间状态”的顺序调：先把两个极端档位（最长与最短谐振路径）分别调到位，再回头看中间档位是否自然落位；中间档位出问题优先怀疑开关寄生参数而非几何尺寸。文档纪律同样重要：每个档位的驻波、效率、方向图都要成套留档——可重构天线的指标是“一组曲线”而不是“一条曲线”，评审只看一档，量产必翻车。
多频共存还有一门容易被忽略的手艺——阻抗调配的空间维度：多频天线在两个频段的阻抗圆图上往往互相拉扯，把加载枝节放在“对甲频段是高阻抗点、对乙频段是低阻抗点”的解耦位置，就能一石二鸟。位置是天线设计里最便宜的资源，先找位置、再谈加载，是终端天线工程师的行规。
**常见问答：为什么手机天线不用机械可重构？**可靠性与体验：机械结构的疲劳寿命、切换噪声与响应速度在消费场景都不及格，半导体开关的静默毫秒级切换完胜；机械方案只在卫星与军用的高功率场景保留存在感（旋转关节、可展开反射面）。
一个易错点：开关状态的“暗档”
开关器件的寄生参数让“断开”不等于“消失”：断开枝节仍通过寄生电容耦合进谐振，形成设计之外的“暗档”谐振。某款机型的杂散辐射超标，追查发现正是关断态寄生与主板走线构成的新谐振路径。可重构设计的完备性检查，必须包含“所有开关全关”与“所有开关全开”的两个极端状态扫描，暗档无所遁形。
本节要点回顾
- 多频三路径：多谐振并存、高次模式复用、寄生耦合，按频段比与空间选路。
- 可重构四维度：频率、方向图、极化、带宽，开关谱系按速度、线性、功率、成本排序。
- 开关自带账单：偏置、非线性、损耗三笔账，多功能与单项打折始终在谈判。
- 共存是独立设计项：隔离度与相关性决定多天线系统的真实容量。
天线已经会"变形"了。下一站让它学会"应变"：按环境实时计算权重、主动躲开干扰的智能天线。
