8.1 传播机制：反射、绕射、散射与多径

8.1 传播机制：反射、绕射、散射与多径

本节摘要：波离开天线后只做三件事：遇到大平面反射、遇到边缘绕射、遇到粗糙面散射。三机制叠加出多径——同一信号经多条路径先后到达，造就衰落与时延扩展。掌握"损耗、多径、时变"三参数，就掌握了信道语言的词汇表。

学习目标

阅读完本节，你应当能够：

1. 用 Friis 公式计算自由空间损耗，解释损耗随频率上升的来源；
2. 判断给定障碍场景适用绕射还是反射分析，并理解绕射为什么"救"了非视距链路；
3. 描述多径叠加产生衰落的机理，区分平坦衰落与频率选择性衰落；
4. 用相干带宽判断一个宽带信号会不会被信道"拆散"。

一、自由空间：先算没有故事的那一段

一切预算的起点是 Friis 公式：接收功率等于发射功率乘收发天线增益之积、乘上波长与四倍圆周率乘距离之比的平方。换成工程对数口径：空间损耗只随频率与距离走，距离翻倍加六分贝，频率翻倍也加六分贝。注意频率项的物理来源常被说反——不是"高频衰减得快"（真空里没有衰减这回事），而是同口径天线的有效面积随波长缩小，损失在"收集能力"上；若收发天线增益固定，高频链路天然吃亏六分贝每倍频程。第八章的每个预算表，第一行都是这条公式。

二、三重奏：反射、绕射、散射

反射发生在电尺寸大的平滑面上（地面、墙面、湖面），按介质参数与入射角决定反射系数，几何光学即可精确描述。城市里的金属幕墙是强反射源，一方面补充非视距覆盖、另一方面制造镜像干扰。绕射发生在电尺寸大的边缘（屋顶沿、墙角、山脊），惠更斯原理的解释最直观：边缘上的每一点都是新波源，把波"拐"进阴影区——非视距链路能通，主要是绕射的功劳；绕射损耗随频率上升，毫米波绕射能力显著退化，这是高频覆盖难的第十一章……准确说是第九章的伏笔。散射发生在电尺寸与波长相当的粗糙面或物体上（植被、路灯、人体），能量向四面八方铺开，是市区环境"满地都是信号碎片"的来源。

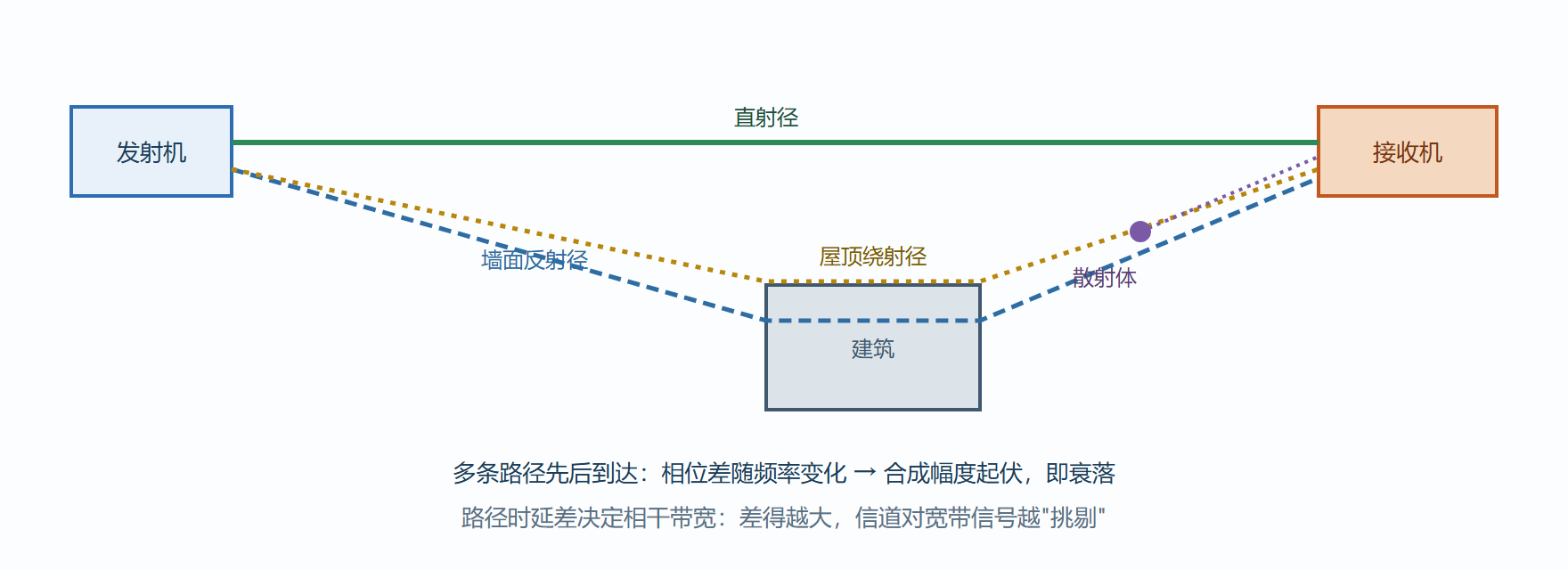

图 8-1 三机制与多径的合成

三、多径：衰落与时延扩展的舞台

多径的含义不在"多条路径"本身，而在它们的叠加：各路径相位随频率与位置变化，合成场忽强忽弱。按时间尺度分两类：终端移动或环境变化带来的快衰落，波长尺度上起伏（市区里走半步信号跌十几分贝毫不夸张）；大型障碍物遮挡带来的阴影衰落，随位置缓慢变化，统计上近似对数正态分布。按频率选择性又分两型：多径时延差小于符号周期为平坦衰落（整个信号一起起伏）；时延差大到与符号周期同量级则为频率选择性衰落（信号不同部分遭遇不同信道，时域表现为码间串扰）。判断的分界线是相干带宽——近似为最大时延扩展的倒数，信号带宽超过它，信道就开始"区别对待"。

import math

def free_space_loss_db(f, d):
    """自由空间路径损耗，f 赫兹，d 米"""
    return 20 * math.log10(4 * math.pi * d * f / 3e8)

print("2.6 GHz @ 1 km:", round(free_space_loss_db(2.6e9, 1000), 1), "dB")

tau_max = 1.2e-6                     # 市区典型最大时延扩展约一微秒
print("相干带宽约", round(1 / (5 * tau_max) / 1e6, 2), "MHz")
print("结论：20 MHz 载波带宽大于相干带宽，落入频率选择性衰落区")
​

四、工程现场：拐角后的信号为什么还有

背景：某园区 Wi-Fi 覆盖验收，走廊拐角后的房间信号比预测模型高出近十分贝，验收方质疑预测不准。操作：在拐角两侧做逐点测量，并比对考虑绕射项后的修正模型——把拐角当作刃形绕射体计算损耗。结果：计入绕射后预测与实测差距收敛到三分贝以内。解读：基于视距的经验模型在遮挡场景必然高估损耗，绕射是"隐藏的馈赠"；但它的馈赠有条件——频率越高绕射越弱，毫米波场景这十分贝的礼物会缩水到几乎为零。变式：反过来利用同一机理做干扰分析：泄漏到相邻建筑的部分正是沿同一绕射路径去的，评估干扰时绕射项同样不能省。

五、衰落统计与链路的对话

把衰落写进预算需要两张统计牌。阴影衰落的对数正态牌：标准差市区约八分贝，覆盖概率每提高一档，余量按正态分位数加价——七成五约加五分贝、九成约加十分贝、九成五约加十三分贝。快衰落的瑞利牌：在没有分集的传统窄带信道里，瞬时跌落二十分贝的概率不可忽略；工程靠时间分集（重传）、空间分集（多天线）与频率分集（跳频）把这张牌洗掉。宽带系统里，频率选择性衰落的深度被正交频分的子载波均衡摊薄，快衰落从“链路杀手”降级为“调度参数”。

极化在多径里也有一笔账：一次镜面反射会翻转圆极化旋向、并让线极化绕传播方向偏转，市区多径因此呈部分去极化状态——这正是双极化天线能在多径环境里提取两路弱相关信号的物理前提。第八章与第二章在这里闭环：极化既是链路的对准条件，也是空间资源的维度。

**常见问答：为什么雨天信号常常变差？**对数吉赫兹以下频段，主因是雨水在建筑表面形成水膜、抬高穿透损耗；对毫米波与卫星链路则是直接的雨衰吸收与散射——频率越高，雨天的存在感越强。

一个易错点：把阴影衰落当路径损耗补偿

路径损耗是距离的确定性函数，阴影衰落是其上的随机起伏——两者在预算表里必须分列。常见错误是用某次实测的“距离-电平”散点回归出损耗斜率后，把阴影起伏也揉进斜率里，导致换一个区域复用模型时系统性偏差。规范做法：模型管中值、阴影管余量，实测数据的回归前先做位置平滑。

本节要点回顾

• Friis 先行：空间损耗只看频率与距离，每倍频程与每倍距都是六分贝。
• 三机制分工：反射补信号也造干扰，绕射翻越障碍但高频退化，散射铺满碎片。
• 衰落分两尺度：快衰落随波长起伏、阴影衰落随障碍缓变，统计分布各不同。
• 相干带宽是分水岭：信号带宽超过最大时延扩展的倒数，平坦衰落升级为频率选择性。

机制认识了，接下来看它们在三大典型环境里如何"排兵布阵"。
