1.1 定义范畴与核心目标

1.1 定义范畴与核心目标

本节摘要：SOURCE 1.1：CAD 是以数字化方式表达产品全生命周期信息的体系，核心在形式化表达、语义承载与过程嵌入。

从一个螺栓说起

设计一个带法兰的支架：法兰上有四个通孔，孔心所在圆周直径 100mm，孔径 12mm。你的下游同事做强度分析时需要知道孔径与载荷，做工艺的同事需要知道加工方式，采购的同事需要知道材料牌号。现在，如果产品经理提出"把螺栓从 M12 改为 M14"，会发生什么？

如果这是一张电子图纸，你需要手动找到所有相关标注逐一修改，还可能漏改——这正是传统电子绘图的痛点。而现代 CAD 中，孔径被定义为受参数控制的约束：你只需改一个参数，草图重新求解，特征树全部重算，工程图、装配、BOM 级联更新。SOURCE 指出，一个螺栓尺寸变更可触发下游数千工艺文件的自动更新。

这个例子说明：CAD 与"电子绘图板"的根本区别，在于模型承载了关系与语义，而不只是图形。

定义拆解：四个能力缺一不可

严格定义：CAD = 几何建模 + 数据管理 + 人机交互 + 工程语义。MIT Sketchpad（1960s） 证明计算机可作设计媒介，但今日 CAD 已是 PLM 的单一数据源（Single Source of Truth）。

四个维度中，"过程嵌入"最容易被忽略。特征树把"怎么造出来的"固化为可回放的历史；版本记录把"改了什么、何时改的"变成可审计的档案。这两点让 CAD 模型从静态数据升级为动态资产。

三重目标：效率、精度、创新

• 效率：参数化与关联设计使工程师从重复标注中解放；企业可将悬架规范编码为模板。一个成熟的模板库，能把同类零件的设计周期从一周压缩到半天，且保证一致性。
• 精度：NURBS 无损表达自由曲面；「两孔中心距恒 100mm」作为约束而非标注存在。数学上，B-rep 实体可以做到任意精度，误差只取决于容差设置与显示离散化。
• 创新：生成式设计输入载荷与制造约束，算法输出拓扑优化形态——CAD 从表达者变为协作者。设计者的角色从"手工构造"转向"定义问题 + 评估方案"。

三重目标并非并列，而是递进的：效率解决"做得出"，精度解决"做得对"，创新解决"做得好"。企业引入 CAD 的路径也通常遵循这个顺序。

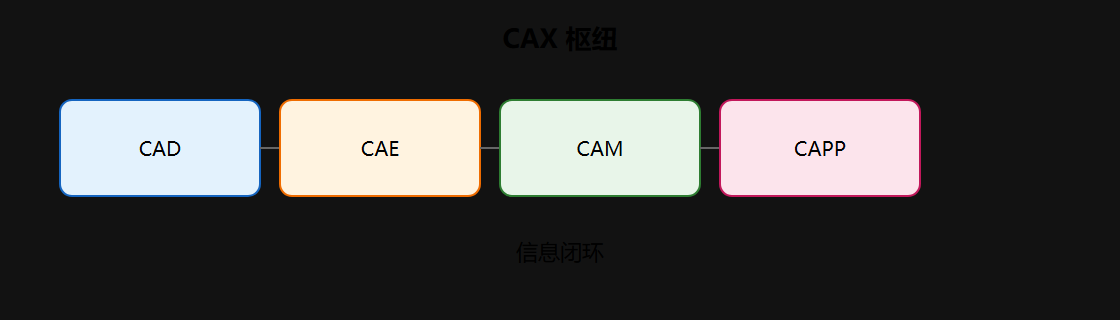

CAD 与 CAE/CAM/CAPP 的边界

边界的关键判据：谁拥有"数字主模型"的权威。仿真可以内嵌到 CAD 界面里运行，但它消费的是 CAD 的几何；CAM 生成的刀路可以预览，但最终设计变更仍以 CAD 为准。混淆这层关系，是工程数据管理混乱的主要来源。

SOURCE 强调「核心+插件」架构：Parasolid、ACIS 等几何内核保数学严谨，CAE/CAM 通过 API 按需集成——CAD 须坚守高保真几何，避免被分析逻辑绑架。这也解释了为什么绝大多数商业 CAD 的底层内核只由少数几家供应商提供。

用代码理解"主模型"的最小实验

下面用 Python 伪代码模拟"参数驱动修改"的最小闭环，体会 CAD 主模型的思想——数据 + 规则 + 更新：

# 最小参数化模型：用规则而非孤立数据表达设计
class HolePattern:
    def __init__(self, bolt_d, pitch_r):
        self.bolt_d = bolt_d          # 螺栓公称直径（参数）
        self.pitch_r = pitch_r        # 孔分布圆半径（参数）

    @property
    def hole_d(self):
        return self.bolt_d + 0.4      # 规则：通孔比螺栓大 0.4mm

    @property
    def hole_positions(self):
        # 规则：4 孔均布在分布圆上，角度偏移 45 度
        import math
        pts = []
        for i in range(4):
            ang = math.radians(45 + i * 90)
            pts.append((self.pitch_r * math.cos(ang),
                        self.pitch_r * math.sin(ang)))
        return pts

# 修改一个参数，下游全部自动重算
p = HolePattern(bolt_d=12, pitch_r=50)   # M12
print("修改前孔径:", p.hole_d)            # 12.4
p.bolt_d = 14                             # 改螺栓规格
print("修改后孔径:", p.hole_d)            # 14.4，自动更新
print("孔位:", [tuple(round(v,2) for v in pos) for pos in p.hole_positions])
​

运行结果体现的正是 CAD 参数化的本质：数据（参数）与规则（约束/公式）分离，修改数据时规则驱动全链路更新。真实 CAD 中的约束求解器处理的是更复杂的方程组，但心智模型完全相同。

⚠️ 常见坑：混淆 CAD 与 CAE——仿真可内嵌，但几何主模型权威仍在 CAD。

💡 关键直觉：范畴边界 = 谁拥有「数字主模型」。

要点速记

• CAD 是 CAX 枢纽与 PLM 数据源头
• 三重目标层层递进：效率→精度→创新
• 四个能力维度：形式化表达、语义承载、过程嵌入、交互反馈
• 几何内核是自主可控的地基
• 边界判据：拥有数字主模型的一方就是 CAD
