2.3 实体建模技术

2.3 实体建模技术

本节摘要：SOURCE 2.3：B-rep 回答「是什么」，CSG 回答「怎么做」；混合建模融合二者优势。

两种基本范式的哲学差异

实体建模的第一课，是理解 B-rep 与 CSG 在"世界观"上的区别：

• B-rep（边界表示）：回答"实体是什么"——实体由封闭的表面（面、边、点及其拓扑关系）围成。它记录的是结果状态，适合局部编辑、特征操作与有限元网格划分。
• CSG（构造实体几何）：回答"实体怎么做"——实体是一棵布尔运算树，叶子是基本体素（立方体、圆柱、球），内部节点是并/交/差。它记录的是构造过程，直观易学，但一旦成型，修改局部很困难。

用一句话记：B-rep 是照片，CSG 是菜谱。照片反映最终长相，菜谱反映制作过程；要改"菜量"时看菜谱更直观，要改"摆盘"时看照片更直接。

B-rep 的数据结构

B-rep 的核心是拓扑分层结构：体（Solid）→ 壳（Shell）→ 面（Face）→ 环（Loop）→ 边（Edge）→ 顶点（Vertex）。每一层的几何（坐标、方程）与拓扑（连接关系）分离存储：

这种层次结构让"局部编辑"成为可能：改一个面的圆角，只需替换该面及其邻接边，其余拓扑不动。这也是特征操作能够增量更新、快速再生的原因。

布尔运算：把"构造"变成"代数"

CSG 的核心运算是布尔并（Union）、交（Intersection）、差（Difference）。直观理解：

• 并集：两体合并，常用于把多个特征拼成一体；
• 交集：取公共部分，常用于求配合区域的实体；
• 差集：挖掉一个体，打孔、开槽的本质。

实体的合法性：封闭、有向、二流形

SOURCE 指出实体须满足封闭、有向、二流形等数学条件，否则下游 CAM 无法生成有效刀路。三个条件逐一解释：

1. 封闭：所有面围成无缝隙的闭合区域。开缝的"实体"在 CAM 中无法判断内外，刀路无从谈起。
2. 有向：每个面的法向一致指向外侧。法向混乱会导致体积计算错误、渲染明暗异常。
3. 二流形（2-manifold）：实体表面上任意一点的邻域都拓扑等价于一个圆盘。违反二流形的典型情况是非流形边——三条以上面共一条边（如 T 形连接），此时该点邻域形似三张纸折叠，既无法判定内外，也无法网格化。

# 用 Python 伪代码实现"流形边"检查的核心思想
def check_manifold_edges(boundary):
    """统计每条边被多少个面共享；超过 2 即为非流形"""
    edge_face_count = {}
    for face in boundary.faces:
        for edge in face.loop.edges:
            edge_face_count[edge] = edge_face_count.get(edge, 0) + 1
    bad = [e for e, n in edge_face_count.items() if n != 2]
    return bad  # 非空 => 非流形，需要修复（如删除冗余面/分裂顶点）

violations = check_manifold_edges(cad_body)
print("非流形边数量:", len(violations))
​

混合建模：工业软件的常态

现实中的工业 CAD 几乎全部采用混合建模：主流的特征建模（参数化历史树）处理常规零件，直接建模（直接编辑几何）处理导入的"哑实体"与紧急修改。

• 历史树 + 参数：修改尺寸即重生，适合"设计意图明确"的场景；
• 直接编辑：拖动面、改圆角半径，适合"拿到别人模型快速改"的场景；
• 布尔运算：在两者之间桥接——布尔产生的实体可以继续加特征，特征又可以参与布尔。

这种混合能力带来灵活性，也带来陷阱：无参数模型一旦进入布尔/直接编辑，特征树就与几何脱钩，后续修改必须依赖新特征，历史变得不可预测。因此大型企业规范普遍要求：外来模型先"重建特征"再入库。

实体建模的工程价值

实体模型是 CAD 数据链的"真金"：它同时支撑 CAD 的内部编辑、CAE 的网格划分、CAM 的刀路生成、以及 STEP/IGES 的数据交换。实体模型一旦不合法，整条链路都会瘫痪——这就是为什么所有 CAD 系统都内置模型检查器（检查封闭性、最小边长度、退化面等），并在交付前强制体检。

⚠️ 常见坑：非流形边（三以上面共边）导致网格划分失败。

💡 关键直觉：实体 = 拓扑正确 + 几何合法。

要点串联

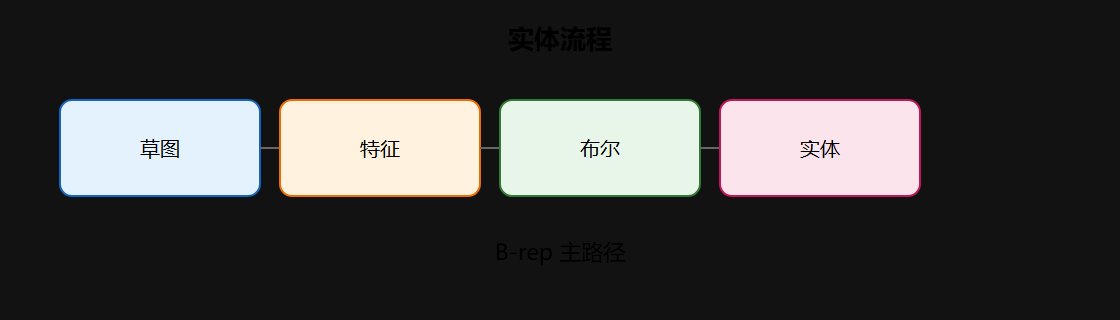

• B-rep 主流，CSG 辅助构造
• 拓扑分层是局部编辑的基础
• 混合建模是工业软件常态
• 流形检查是交付前必要步骤
• 合法性三条件：封闭、有向、二流形
