3.3 文件格式与数据交换

3.3 文件格式与数据交换

本节摘要：SOURCE 3.3：STEP AP203/214 是中性格式标准，但特征树、参数常在中性转换中丢失。

一个真实场景：换软件的代价

公司决定从 CAD-A 迁移到 CAD-B。IT 部门把数千个模型批量导出，工程师们却发现：零件都能打开，但特征树没了、参数没了、配合约束全断——每个零件变成"哑实体"（无参数 B-rep）。要重新编辑？只能重画。这正是 SOURCE 反复警告的场景：中性格式交换的是"结果"不是"过程"。

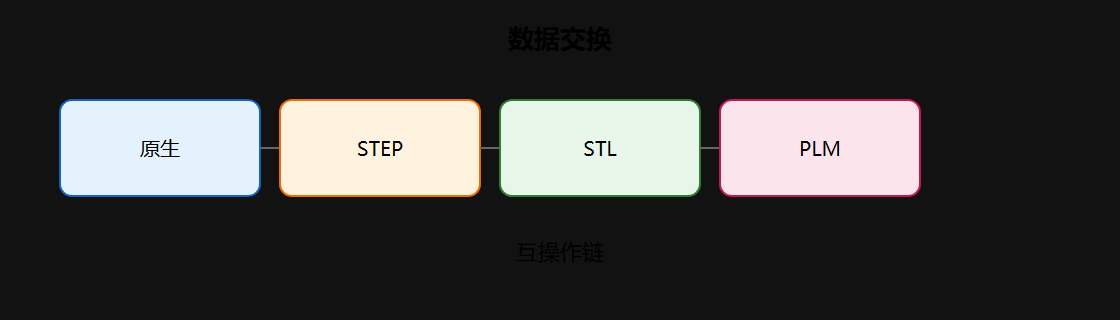

三类格式的信息保真度

把信息保真度排个序：原生 > STEP > IGES > STL/glTF。越靠左越"可编辑"，越靠右越"只可看"。选择格式的本质，是回答"接收方需要模型的哪个层次"。

STEP：中性交换的事实标准

STEP（ISO 10303）是工程数据交换的事实标准，常见应用协议有：

• AP203：面向配置管理，保 B-rep 几何与装配结构；
• AP214：面向汽车，增加特征与颜色信息；
• AP242：融合两者，支持 PMI（产品制造信息）。

STEP 的文件结构是实体实例 + 引用的文本格式，用 ISO 10303-21 语法编码：

ISO-10303-21;
HEADER;
FILE_NAME('flange.stp','2024-06-01T10:00:00',('engineer'),(''),'','','');
ENDSEC;
DATA;
#10=ADVANCED_BREP_SHAPE_REPRESENTATION(...);
#20=CLOSED_SHELL('',(#30,#40,#50));
ENDSEC;
END-ISO-10303-21;
​

STEP 的核心能力是无歧义地描述 B-rep 拓扑：面、环、边、顶点及连接关系。它保"长相"，不保"来历"——参数、特征、约束一律不包含。

各格式定位对照

转换为什么会"丢东西"

SOURCE 警告：STEP 转换后特征丢失是行业通病。丢失的层次逐级递增：

1. 几何无损，语义全丢：这是最常见的——B-rep 快照完整，但特征树、参数、约束清零；
2. 拓扑降级：高级曲面（G2 连续）退化为普通曲面，圆角边界被近似；
3. 几何退化：极端情况下出现破面、缝隙，需要修复。

主模型权威与验证流程

企业需制定「主模型权威」与转换验证流程（几何对比、体积检查）。推荐流程：

# 转换验证：几何对比 + 体积检查 + 拓扑检查
def validate_conversion(original, converted):
    checks = []
    vol_a, vol_b = original.volume(), converted.volume()
    if abs(vol_a - vol_b) / vol_a > 0.001:        # 体积偏差 >0.1%
        checks.append(f"体积偏差 {vol_a} -> {vol_b}")
    dist = max_surface_deviation(original, converted)
    if dist > 0.05:                                # 最大面偏差 >0.05mm
        checks.append(f"面偏差过大 {dist}")
    if converted.bad_edges():                      # 拓扑破损
        checks.append("存在坏边/缝隙")
    return checks or "验证通过"
​

三个动作的核心：几何对比（面偏差）、体积检查（整体一致性）、拓扑检查（封闭性）。只有全部通过，转换结果才能进入下游。

从互操作到语义互联

未来方向是让交换不只保几何，还保语义：AP242 已支持 PMI，新一代"语义 STEP"试图携带制造语义。但短期内，工程实践的建议仍然是：

1. 与重要合作伙伴约定一种权威格式（通常 STEP AP242）；
2. 所有转换走验证流程，不默认可信；
3. 核心知识产权用原生格式保管，外发才转中性格式。

原生格式：设计意图的"母语"

原生格式是 CAD 厂商的私有格式（如 SolidWorks 的 SLDPRT、NX 的 PRT、CATIA 的 CATPart），完整保留该软件的全部信息：

原生格式的代价是封闭：厂商之间不互通，版本升级也可能不兼容旧文件。因此企业必须把原生格式当"母语"保管，把中性格式当"翻译"外发。

DXF：2D 交换的"活化石"

在 3D 之前，DXF（Drawing Exchange Format）是 2D 交换的事实标准，至今仍是加工车间、电气图、平面图交接的常用格式。它的本质是实体列表：

SECTION
ENTITIES
LINE
  LAYER   0
  10      0.0    20      0.0    30      0.0
  11      100.0  21      50.0   31      0.0
CIRCLE
  LAYER   0
  10      50.0   20      50.0   30      0.0
  40      10.0
ENDSEC
​

DXF 每条实体记录几何参数（起点终点、圆心半径），但没有拓扑与约束——两条"本来相接"的线，在 DXF 里只是两条独立实体。这就是为什么 DXF 适合看图与排版，不适合做参数化编辑。

一个真实的转换失败案例

某汽车零部件供应商接到主机厂的新项目：主机厂发来 STEP 文件，供应商导入自家 CAD 后发现：

1. 零件的 18 个特征全部消失，只剩一个"哑实体"；
2. 一个关键圆角面的边界发生微小偏移（0.03mm），后续 CAM 刀路出现微小台阶；
3. 装配的 12 个配合约束全部失效，需手工重新定义。

排查结论：STEP 在导出时把"特征树"降级为"B-rep 快照"，把"G2 圆角"近似为普通面。这不是任何一方的 Bug，而是中性格式的设计边界。供应商最终只能让主机厂同时提供 PDF 图纸用于核对，并建立"转换验证"清单。

转换验证的工具化

企业级做法是把验证做成自动化工具，而不是靠肉眼抽查：

def conversion_report(original, converted, out_file):
    report = [
        f"体积: {original.volume():.4f} vs {converted.volume():.4f}",
        f"最大面偏差: {max_surface_dev(original, converted):.5f} mm",
        f"特征数: {original.feature_count()} vs {converted.feature_count()}",
        f"拓扑破损: {converted.invalid_edges()} 条",
    ]
    with open(out_file, "w") as f:
        f.write("\n".join(report))
    return all(item == 0 or "OK" in item for item in report)
​

验证报告作为"转换合格证"归档，只有通过的模型才允许进入下游环节。这既保护了数据质量，也明确了责任边界。

格式演进的方向

格式之争的本质是语义保真度的竞争：

• STEP AP242 支持 PMI 与装配语义，正在成为新一代工业交换标准；
• glTF 面向可视化与 XR 生态，携带材质与动画；
• 3MF 面向增材制造，保留打印所需工艺信息；
• 未来的"语义 STEP"尝试携带特征与参数——但距离工业成熟还有距离。

对工程师的实用建议始终不变：内部用原生，外发用中性，重要交换必验证。

⚠️ 常见坑：用 STL 做设计迭代——无拓扑，无法参数修改。

💡 关键直觉：格式选择 = 信息保真度 vs 兼容性权衡。

核心回顾

• STEP 是 B-rep 交换事实标准
• 中性格式丢语义是常态
• 转换须配几何验证
• 主模型权威：原生格式保管、中性格式外发
