4.2 工程图生成与标注

4.2 工程图生成与标注

本节摘要：SOURCE 4.2：3D 模型驱动 2D 工程图（Model-Based Definition 趋势下仍须可读图纸）；GD&T 表达功能要求。

为什么 3D 时代还要图纸

"既然模型都有了，还要图纸干什么？"——这是每个 CAD 学习者都问过的问题。答案有四个层次：

1. 可读性：二维视图是人眼最易读懂的沟通形式，车间师傅用游标卡尺量的是图纸上标注的尺寸；
2. 语义密度：一张图纸可同时表达尺寸、公差、基准、表面粗糙度、技术要求——MBD 虽在赶超，但图纸的标注规范仍最成熟；
3. 法律地位：合同、验收、质检以签署的图纸为准，"图纸是制造的法律文本"；
4. 兼容性：大量下游（外协厂、检验机构、老设备）仍以 2D 图纸作为交接介质。

因此本节的核心观点是：图纸不是模型的"退化"，而是制造语言的"转译"。

图纸要素：投影、尺寸、公差、BOM

视图布局：主视图、俯视图、侧视图由模型按投影规则自动生成，局部放大视图、剖面视图也由用户指定位置后自动计算。关联机制是工程图的灵魂：视图上的几何永远来自 3D 投影，工程师不能在 2D 上"画"新形状。

尺寸与公差：制造意图的语义编码

普通尺寸（如 100±0.1）告诉制造者"多少算合格"；GD&T（几何尺寸与公差） 进一步告诉制造者"形位关系怎么算合格"：

GD&T 的价值在于它连接功能与检测：设计者用功能语言（"该孔位置度 0.1，相对基准 A、B"）表达要求，质检人员用同一语言设计检具——避免了"设计者想表达 A，制造者理解成 B"的歧义。

关联图纸：改模型，图纸自动更新

工程图最关键的性质是关联性：尺寸标注的数值不是手工输入的数字，而是指向模型参数的引用。工程师在 3D 里把孔径从 12 改成 14，图纸上所有相关标注自动更新；若在 2D 里手动改标注数值，则立刻破坏关联——这是工程图工作流的大忌。

# 关联图纸的数据流：标注是"引用"而非"值"
class Drawing:
    def __init__(self, model):
        self.model = model
        self.dims = []          # 标注列表

    def add_dim(self, feature, attr):
        # 标注绑定模型参数（引用关系）
        self.dims.append(lambda: getattr(self.model, feature)[attr])

    def refresh(self):
        # 模型一变，全部标注自动重算
        return [(d(), self.dims) for d in self.dims]

model = CadModel(hole_d=12)
drawing = Drawing(model)
print(drawing.refresh())        # 12
model.hole_d = 14               # 改模型
print(drawing.refresh())        # 14，图纸自动跟随
​

MBD：把制造信息附着到 3D

MBD（基于模型的定义） 将 PMI（产品制造信息——尺寸、公差、基准、粗糙度、技术要求）直接附着在 3D 模型上，减少 2D 歧义；但供应链仍常要求 PDF 图纸备份。

• 优势：单一数据源、无 2D/3D 不一致、下游可直接消费三维语义；
• 挑战：检验车间需要三维检具与软件支撑；合同与法规习惯仍以 2D 为准。

因此现实是 MBD 与 2D 长期并存：内部设计走 MBD，外协交付"PDF 图纸 + STEP"双件套。理解这一点，就不会在"图纸将死"与"图纸永恒"之间摇摆。

自动化出图：从经验到规则

成熟的 CAD 系统提供自动化出图：根据模型特征自动布局视图、自动标注（孔标注、公差标注）、自动生成 BOM 表。规则驱动的核心是把"老师傅的经验"编码成规则库：

1. 孔类特征 → 中心线 + 孔标注；
2. 配合面 → 加基准符号；
3. 外螺纹 → 标准螺纹标注；
4. 关键尺寸 → 由公差属性决定标注精度。

自动出图不能完全替代人工复核，但能把出图时间从小时级压到分钟级，且不犯漏标错误——这正是"规则嵌入设计过程"在工程图领域的体现。

视图体系：从主视图到剖切

工程图的视图体系由"表达清楚"这一目标决定。常用视图类型及其用途：

剖面视图特别重要：内部结构（孔、腔、键槽）在实体视图上不可见，必须剖开。现代 CAD 中，剖面由"剖切线 + 方向"定义，剖切区域自动计算并填充剖面线——完全由模型驱动，模型改动后剖面自动更新。

技术要求与图纸语言

一张完整工程图除了视图与尺寸，还必须有技术要求：未注公差按哪个标准、热处理要求、表面处理、检验方法、材料牌号等。这些文字信息与几何标注共同构成"制造的法律文本"。

自动出图的规则库

自动化出图的价值在于不遗漏 + 不矛盾。企业规则库通常这样组织：

# 自动标注规则库：按特征类型套用标注模板
def auto_dimension(part):
    dims = []
    for hole in part.holes():
        if hole.is_through and hole.is_pattern:      # 阵列通孔
            dims.append(pattern_callout(hole))        # 引用阵列定义
        elif hole.diameter is not None:              # 单个孔
            dims.append(f"Φ{hole.diameter} H7")       # 孔径+公差带
    for face in part.mating_faces():                 # 配合面
        dims.append(datum_reference(face))            # 基准符号
    return dims
​

规则库把"老师傅的标注习惯"变成可复制的系统能力，同时确保每个孔都被标注（不遗漏）、每个标注都来自模型参数（不矛盾）。

图纸质量：关联性与合规性

出图后的图纸检查聚焦两类问题：

1. 关联性检查：确认每个尺寸都绑定模型参数，不存在"手敲数字"；
2. 合规性检查：确认标注符合企业规范（公差带选择、基准标注顺序、剖面线角度）。

检查方式可以自动化：扫描图纸标注，与模型参数对照，输出"失联标注"清单。人工只能抽查，规则才能全检——这是自动化出图的核心价值。

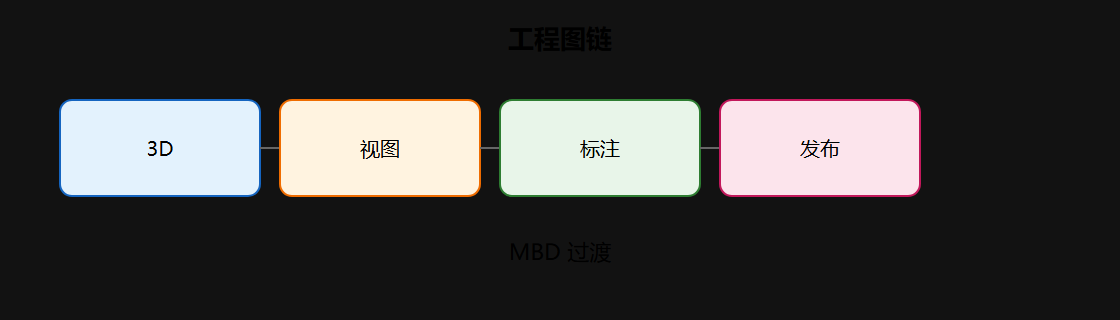

出图的发布流程

图纸定稿后进入发布流程：版本冻结 → PDF 归档 → 下发车间。发布后图纸受版本控制，任何模型修改都必须走变更流程并升版，确保车间拿到的一定是最新版——这正是"图纸是法律文本"的落地体现。

⚠️ 常见坑：手动改 2D 尺寸破坏与 3D 关联——应改模型。

💡 关键直觉：工程图是制造的法律文本，3D 是源真相。

本章回顾

• 关联图纸随模型自动更新
• GD&T 连接功能与检测
• MBD 是长期方向，2D 仍并存
• 图纸语义密度与法律地位无可替代
• 自动化出图 = 规则库驱动，减少漏标
