5.3 秩序与混沌的过渡带：KAM 环面与分形边界
5.3 秩序与混沌的过渡带：KAM 环面与分形边界
本节摘要：规则与混沌之间没有清晰的国境线，只有一条放大了看继续交错的分形边界。KAM 定理解释了秩序为何顽强——弱扰动下大部分不变环面幸存；共振逐级撕开环面的过程，则在混沌海里留下星罗棋布的稳定岛。本站用一次两级放大的初值扫描实验，亲眼确认边界的自相似，并讨论它对"太阳系稳定吗"这类大问题的含义。
放大镜下的海岸线
第 4.3 节照片上那团"云芯加残弧"的过渡带，值得单独一场戏。把混沌海与规则岛的交界处放大——你看到的不是一条光滑的分界线，而是海湾套着半岛、半岛上又有新的海湾；再放大一层，花纹照旧。这种"任意放大都保持结构"的几何就是分形，三体的参数空间边界是它最自然的展馆。海岸线比喻的深意在于：边界的长度取决于你用的尺子——初值精度就是那把尺子，精度越高，能分辨的交错就越多，"这条初值到底归属哪边"就越难一锤定音。
这一站的任务是把三个观察钉在一起：边界为什么是分形的（共振撕裂机制）、秩序为什么如此顽强（KAM 定理）、这对现实中的稳定性问题意味着什么（太阳系的深水区）。
KAM 定理：秩序的顽强从何而来
可积系统（第 2 章的持照者）的相空间是一层套一层的环面，每条轨道贴着一张环面转圈。给系统加一点扰动——比如三体里把某个质量从零抬起来——环面们怎么样了？直觉说"全毁"；1950 到 60 年代，柯尔莫哥洛夫提出、阿诺德与莫泽证明的结论恰恰相反：不与共振挂钩的绝大多数环面会幸存，只是形状略微变形——这就是 KAM 定理。幸存者是那些"频率比足够无理"的环面；与扰动频率撞上共振（频率比接近简单分数）的环面则首当其冲被撕开，撕开处生成一串新的小周期轨道与围绕它们的混沌薄层。
于是扰动一步步加深的过程，就是环面按"共振脆弱度"排队阵亡的过程：最无理的最顽强，最先倒下的是靠近低阶共振的。混沌海一寸寸扩张，规则岛一寸寸退守成孤岛——第 3 章猎人们在参数平面上找到的那些周期解家族，很大程度上就是这场退守战役留下的据点。KAM 理论还预言了一个精致的中间产物：cantorus——被撕得千疮百孔却依然部分封口的环面，像一道漏风的闸门，混沌轨道穿越它时要排队缓慢渗漏。相空间里这些精细地标，是三体几何比"乱"字丰富得多的部分。

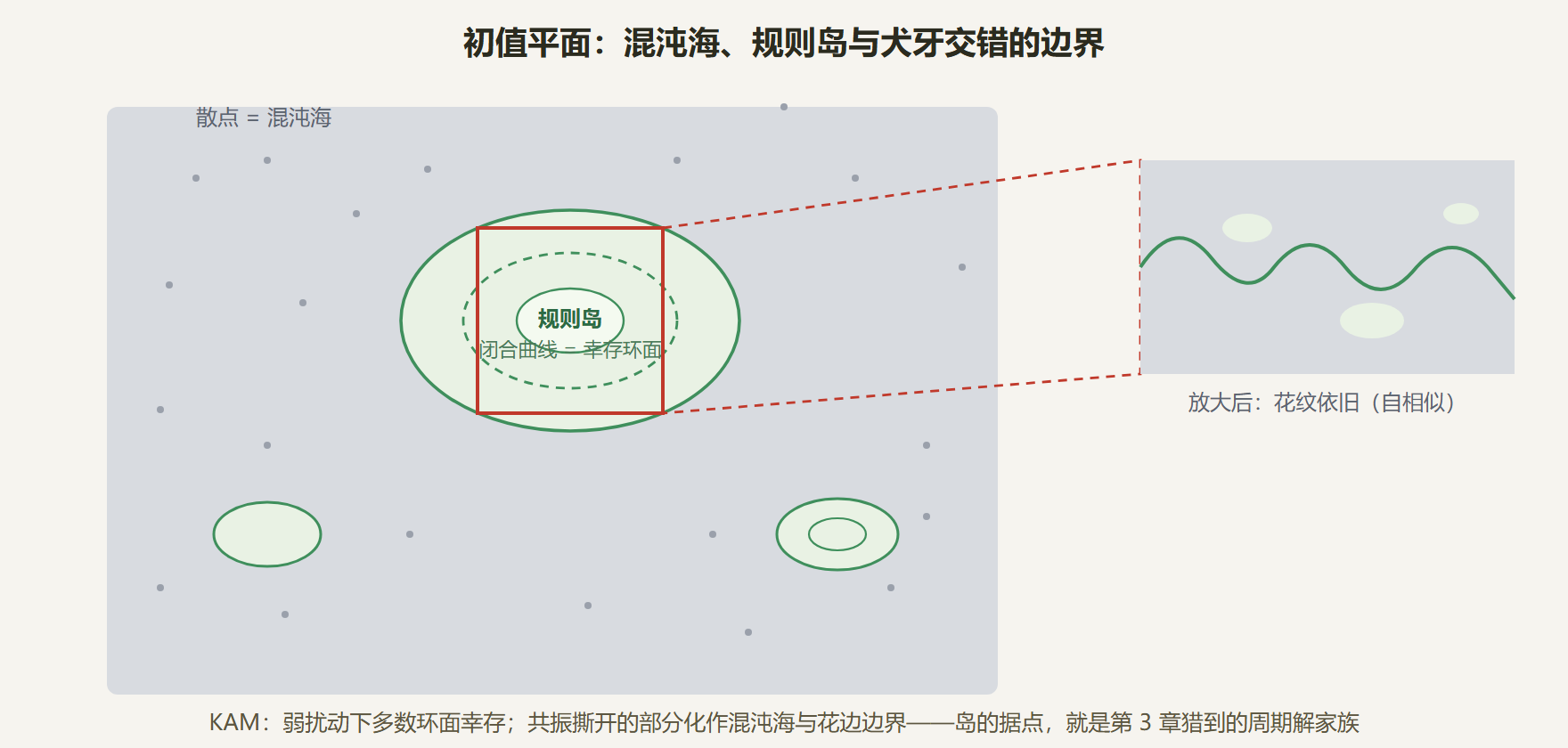

图 5-4 混沌海中的稳定岛与分形海岸线
动手实验：两级放大看边界
实验背景：验证边界的分形性——放大一块参数区域，花纹应当依旧。操作：扫一块初值平面，每个网格点跑一条短程孪生轨道（5.1 节的技术），按分离行为给点染色：规则（孪生间距不放大）记白，混沌记灰，逃逸记黑；打印字符画。然后对图像中最交错的一小块放大十倍再扫一次。代码如下：
import math def accel(q): out = [0.0] * 6 for i in range(3): for j in range(3): if i == j: continue dx = q[2 * j] - q[2 * i] dy = q[2 * j + 1] - q[2 * i + 1] r = math.hypot(dx, dy) + 1e-12 out[2 * i] += dx / r ** 3 out[2 * i + 1] += dy / r ** 3 return out def rk4_step(s, dt): q, v = s[:6], s[6:] a1 = accel(q) v2 = [v[i] + 0.5 * dt * a1[i] for i in range(6)] q2 = [q[i] + 0.5 * dt * v2[i] for i in range(6)] a2 = accel(q2) v3 = [v[i] + 0.5 * dt * a2[i] for i in range(6)] q3 = [q[i] + 0.5 * dt * v3[i] for i in range(6)] a3 = accel(q3) v4 = [v[i] + dt * a3[i] for i in range(6)] q4 = [q[i] + dt * v4[i] for i in range(6)] a4 = accel(q4) qn = [q[i] + dt / 6 * (v[i] + 2 * v2[i] + 2 * v3[i] + v4[i]) for i in range(6)] vn = [v[i] + dt / 6 * (a1[i] + 2 * a2[i] + 2 * a3[i] + a4[i]) for i in range(6)] return qn + vn def classify_pixel(x1, vy1, t_max=400.0, dt=0.004, d0=1e-9): """短程孪生判别：间距放大超阈值为混沌，天体跑出远距为逃逸，否则规则""" s1 = [-1.0, 0.0, 0.0, 0.0, 1.0, 0.0, x1, vy1, -2 * x1, -2 * vy1, x1, vy1] s2 = [x + (d0 if i == 6 else 0.0) for i, x in enumerate(s1)] t = 0.0 while t < t_max: s1 = rk4_step(s1, dt) s2 = rk4_step(s2, dt) t += dt if max(abs(s1[i] - s2[i]) for i in range(12)) > 1e-6: return "1" # 混沌 if max(abs(s1[i]) for i in range(6)) > 50.0: return "#" # 逃逸散伙 return "." # 规则 def sweep(x_lo, x_hi, y_lo, y_hi, n=40, t_max=400.0): rows = [] for j in range(n): vy1 = y_hi - (y_hi - y_lo) * j / (n - 1) row = "" for i in range(n): x1 = x_lo + (x_hi - x_lo) * i / (n - 1) row += classify_pixel(x1, vy1, t_max=t_max) rows.append(row) return rows print("第一级：0.30 到 0.42 宽视野") for row in sweep(0.30, 0.42, 0.20, 0.32, n=40): print(row) print() print("第二级：放大其中 0.36 到 0.38 一小块（步长更细）") for row in sweep(0.36, 0.38, 0.25, 0.27, n=40, t_max=250.0): print(row)
结果：第一级字符画里，"."（规则）成片出现又突然被"1"（混沌）侵入，交错的锯齿肉眼可见；第二级放大后，锯齿的层次感并未消失——原来的"一条边界"里又析出新的岛屿与海湾，"."与"1"的镶嵌在更小的尺度上重演。解读：两级放大花纹依旧，正是分形边界的操作性定义；由此得到一个重要的实用结论——"这个初值稳不稳定"的答案取决于观测精度：给到四位小数可能判"规则"，给到八位小数可能发现它住在一块混沌的小海湾里。数值实验里"结论随精度翻转"不是 bug，而是分形边界的物理本色。再补一层物理动机：拉斯基尔对太阳系的长期研究显示，行星轨道倾角与偏心率的长期行为正处在这种花边结构的浅水区——"太阳系稳定吗"这个四百年老问题，今天的最准确回答是"住在混沌浅水区，保质期远小于恒星寿命，但远大于人类文明"。变式：把放大倍数再提高一级（窗口缩到千分之一宽度），你会撞上实验的物理极限——积分时长必须随精度平方量增长才能分辨更细的结构，分形的"无穷细节"在算力面前是真实的墙。
本节要点回顾
- KAM 定理：弱扰动下多数"足够无理"的环面幸存，共振环面先阵亡——秩序的顽强有数学保单；
- 退守战役：扰动加深时混沌海逐寸扩张，幸存的孤岛就是第 3 章周期解家族的来处；cantorus 是漏风的闸门；
- 分形边界：放大后花纹依旧，"归属哪边"的答案依赖观测精度——结论随精度翻转是本色不是故障；
- 字符画实验：短程孪生判别加两级放大，自相似肉眼可验；分辨更细结构的算力代价随精度平方量增长；
- 大问题的落点：太阳系住在混沌浅水区——"稳定吗"的答案要带时间尺度与精度尺度一起说。
到此，混沌的三张证件、结局的账本、边界的花纹全部集齐。下一章把这些概念带出纸面：去看真实天空中的三体现场，以及这场三百年围猎的下一程。
