本节摘要：FFmpeg 的滤镜系统是可扩展的——通过注册 AVFilter 结构就能把自定义处理插进滤镜图。本节讲透滤镜注册的机制、回调函数的分工，以及「扩展 FFmpeg」与「绕开 FFmpeg」两种路线各自的成本与适用场景。

学习目标

阅读完本节，你应当能够：

1. 说出 FFmpeg 滤镜扩展的注册机制（AVFilter 结构 + 回调函数）
2. 理解滤镜回调的分工：init、config、filter_frame、uninit 各管什么
3. 判断「写滤镜」与「写独立程序」哪个更划算

一、一个反例开场

有团队要给视频加「企业专属的防伪动态水印」，翻遍 FFmpeg 滤镜列表没找到，于是决定「自己写滤镜」。结果写了一个月，踩遍了内存与帧格式的坑。其实他们要的效果，用 overlay + drawtext + 时间参数就能拼出来。

这个反例想说明：扩展 FFmpeg 是最后的手段，不是首选方案。 先确认标准滤镜真做不到（很多人连 drawtext、overlay 组合都没试过），再谈写代码。但确实存在 FFmpeg 做不了的需求——比如把解码帧直接送进某个私有算法再回来——这时扩展机制就值得掌握了。

二、核心原理：滤镜注册机制

FFmpeg 的滤镜系统设计成「注册表」模式：每个滤镜是一个 AVFilter 结构体，登记好名字、输入输出约束、回调函数，FFmpeg 在构建滤镜图时按名字查找并调用。

AVFilter 结构的关键字段

static const AVFilterPad myfilter_inputs[] = {
    {
        .name = "default",
        .type = AVMEDIA_TYPE_VIDEO,   // 视频滤镜
    },
};

static const AVFilterPad myfilter_outputs[] = {
    {
        .name = "default",
        .type = AVMEDIA_TYPE_VIDEO,
    },
};

AVFilter ff_vf_myfilter = {
    .name = "myfilter",               // 滤镜名，命令里 -vf "myfilter" 用它
    .description = "My custom filter",
    .init = myfilter_init,            // 参数解析后初始化
    .config_props = myfilter_config,  // 输入输出格式协商
    .filter_frame = myfilter_frame,   // 核心：处理一帧
    .uninit = myfilter_uninit,        // 释放资源
};
​

回调函数的分工

filter_frame 是灵魂：它接收一帧（AVFrame），处理后生成一帧，通过 ff_filter_frame 推给下游。你的业务逻辑——无论是亮度调整还是调用私有算法——都写在这里。

注册进 FFmpeg

滤镜实现完后，把它挂进注册表：

• 在 allfilters.c 里加一行 REGISTER_FILTER(MYFILTER, myfilter, vf);
• 重新编译 FFmpeg

编译后 ffmpeg -filters | grep myfilter 能看到它，于是它和内置滤镜一样可以用在 -vf 里了。

三、工程实践要点

扩展 vs 绕开：两条路线

关键判断：你的处理是「滤镜形态」还是「程序逻辑」？ 如果是「对每帧做同样变换、希望它能和 scale/overlay 一样组合」——写滤镜合理；如果只是「解码后调一下我的算法再继续」——在 8.2 那个程序骨架里插代码，成本低一个数量级。

写滤镜时的三大坑

1. 帧格式假设：自定义滤镜要处理各种像素格式（yuv420p、nv12…），写死格式会导致其他格式下黑屏或花屏——用 config_props 协商，别硬编码
2. 引用计数：输入帧是共享数据，别直接改，需要时先 av_frame_clone 或新建；忘了 unref 会内存泄漏
3. 时间戳传递：输出帧的 pts 要正确设置（通常沿用输入的 pts），否则下游时间轴错乱

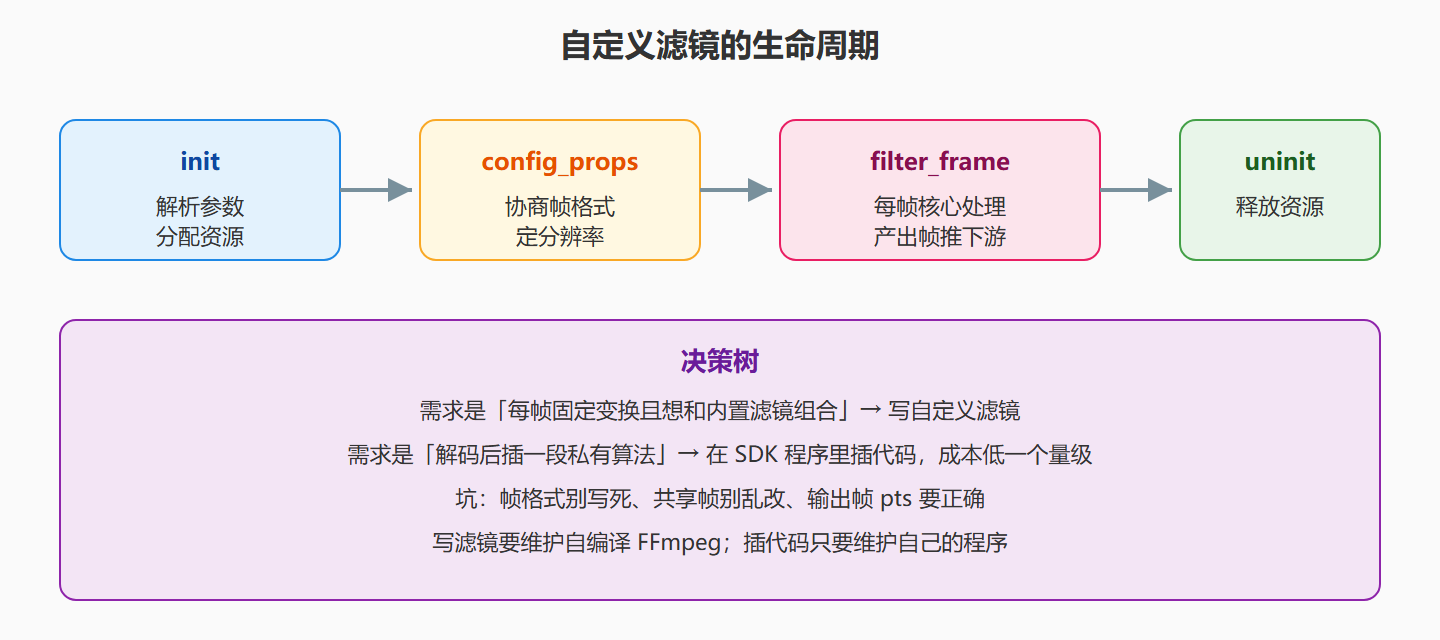

扩展机制一图流

图说明：生命周期与决策

滤镜的生命周期四个回调一路推进，filter_frame 是核心。但先别急着写滤镜——上图决策树给出两条路线：滤镜形态还是程序逻辑。多数「私有算法接入」需求，插代码比写滤镜省事得多。

⚠️ 常见坑：写完滤镜忘了在 allfilters.c 注册，-filters 里永远看不到它；像素格式假设错误导致部分输入花屏；帧引用计数没管理好导致内存泄漏或悬空。自编译版本一旦固定，升级 FFmpeg 等于要重新适配自己的滤镜代码。

💡 关键直觉：扩展 FFmpeg 前先问「这是滤镜问题还是程序问题」。滤镜问题（和内置滤镜组合、长驻管线）才值得写滤镜；程序问题（接私有算法）就在 SDK 程序里插代码。用最小的改动解决问题，是工程的第一原则。

要点回顾

• 注册机制：AVFilter 结构登记名字、垫、回调，注册进 allfilters.c 后即成为内置滤镜
• 四回调分工：init 分配、config_props 协商格式、filter_frame 核心处理、uninit 释放
• filter_frame 是灵魂：每帧处理与产出都在这，业务逻辑写这里
• 两条路线：滤镜形态写滤镜、程序逻辑插代码，后者成本低一个量级
• 三大坑：帧格式、引用计数、时间戳，一个都不能踩

下一章把这些知识全部用起来——第 9 章实战场景，从短视频到监控安防。
