6.1 PS 与 PL 深度集成

6.1 PS 与 PL 深度集成

本节摘要：SoC FPGA 把 ARM 处理器系统（PS）与可编程逻辑（PL）放在同一颗芯片上。本节拆解 PS 内部的组成（处理器核、DDR 控制器、硬核外设）、PL 承担的角色、以及连接两边的系统基础设施——启动顺序、时钟复位、中断路径。读完你能画出 SoC 的整体框图，理解"一个系统的两个剖面"到底意味着什么。

一段被低估的演化史

FPGA 早期的绰号叫"胶合逻辑"——把板子上乱七八糟的芯片粘在一起的那种逻辑。三十多年过去，同一颗芯片里现在塞进了 ARM 双核处理器、DDR 控制器、全套外设，还有一整片可编程逻辑。这个演化不是厂商炫技：通信基站需要同时跑协议栈（软件灵活）和基带处理（硬件高速），工业设备需要同时跑人机交互和实时控制——单靠一颗 CPU 或一块 FPGA 都吃力，干脆焊在一起。

SoC FPGA 的通俗比喻是一座联合厂房：PS 是行政楼（跑操作系统、协议栈、业务逻辑），PL 是车间（跑高速流水线、实时控制、定制数据通路）。两者之间有几条专用走廊（高速总线）直通，交换数据不用出园区。理解了这个分工，SoC 的一切设计决策都有了坐标系。

PS 里有什么

PS（Processing System）是硬核集成的处理器子系统，开机就有，不需要 PL 参与：

• 处理器核：ARM Cortex-A 系列（单核或双核），带缓存、MMU，能跑完整的 Linux。
• DDR 控制器：直接管理板载 DDR 内存，软件和 PL 都通过它访问内存。
• 硬核外设：UART、I2C、SPI、USB、以太网 MAC 等，不用占用 PL 资源。
• 互连矩阵：把上述模块串起来的片上总线（ARM 的 AXI 协议，6.2 主角）。

PS 的价值在于：软件生态完整。Linux、驱动、工具链、第三方库，全都现成。这意味着一大类工作——协议栈、文件系统、网络、人机交互——可以直接在 PS 上跑，不用在 PL 里从零造轮子。

PL 里承担什么

PL 就是前面五章练的全部本事。在 SoC 语境下，PL 的典型角色有三类：

• 定制加速器：卷积、FFT、加密等计算密集任务，PL 按数据流定制电路，能效远超 CPU 软跑。
• 协议与接口逻辑：高速协议（PCIe、千兆以太网）的硬实现，或"时间敏感"的逻辑（周期精确到纳秒的波形产生）。
• 实时控制：电机伺服、电源控制这类要求确定延迟的任务，不能容忍操作系统调度抖动，必须放 PL。

划分的判据第 6.3 会系统展开，这里先记住直觉：要灵活、要生态 → 软件；要高速、要确定、要并行 → 硬件。

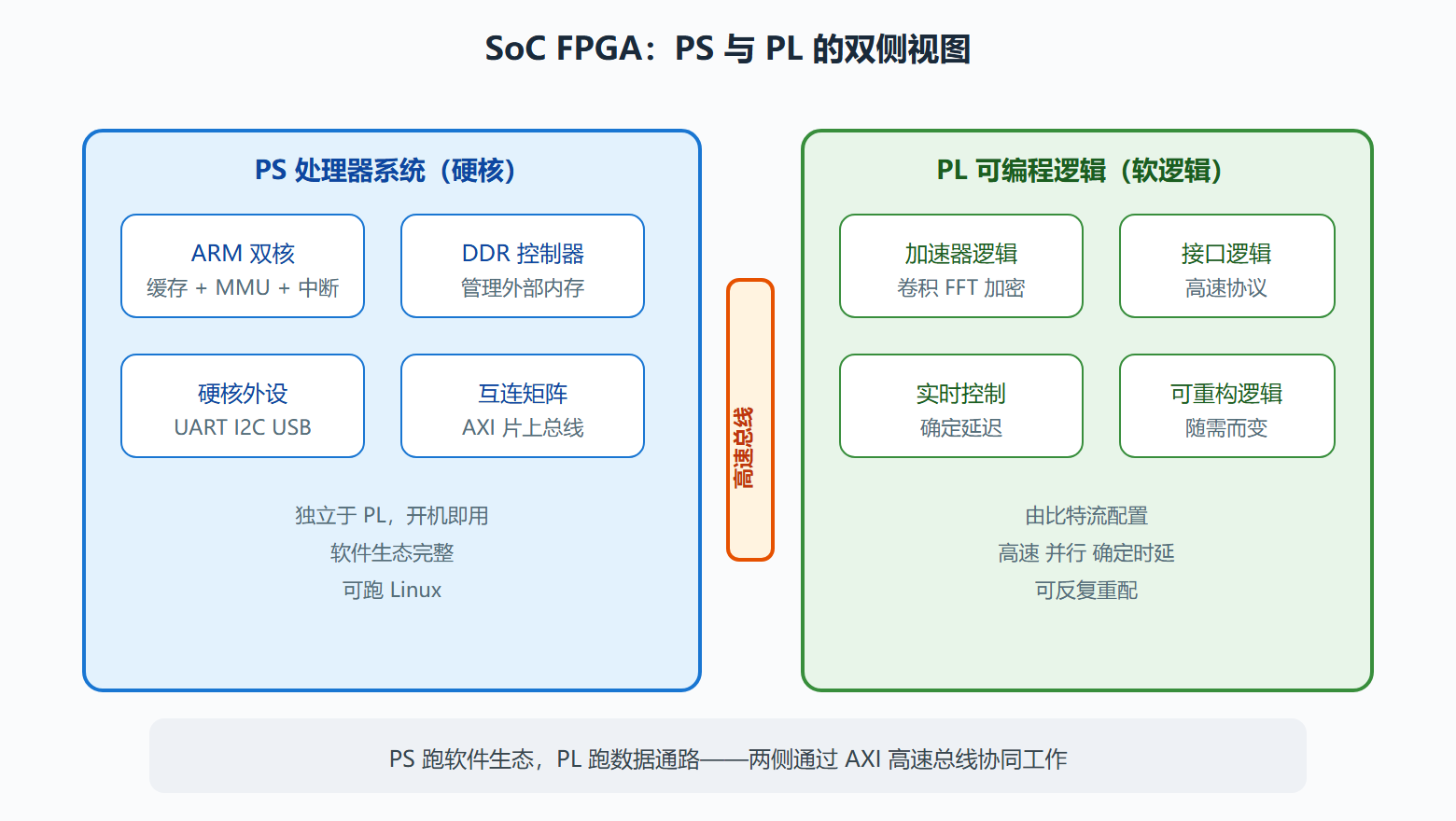

PS 与 PL 的深度集成架构

启动、中断、时钟：两侧怎么对接

启动顺序。SoC 上电，PS 先启动（它自带 BootROM），从启动介质加载程序；PL 的配置可以有两个时机：由 PS 在启动早期加载（PS 主导，PL 跟随），或独立配置（两者并行加载）。调试阶段常用"PS 启动后由软件加载 PL"的方式，方便在 Linux 里反复切换 PL 设计——这就是"动态重配置"的雏形。

中断路径。PL 里的硬件要通知软件"数据就绪了"，走中断：PL 的中断信号经专用通道送到 PS 的中断控制器，软件注册中断服务函数处理。这是 PL 与软件协作的正式通信方式，比软件轮询（软件不停查标志位）高效得多。后面 6.3 会对比两者的代价。

时钟与复位。SoC 里时钟要统一规划：PS 有自己固定的时钟域，PL 的时钟可以由 PS 输出或独立晶振提供；复位也要分层——全局复位、PS 复位、PL 复位，别混着用。这些基础设施没规划好，联调时会遇到"逻辑随机复位""时钟相位混乱"这类头大问题。

问题：PS 和 PL 的中断怎么分工

问：系统里既有 PS 侧外设的中断，又有 PL 自定义逻辑的中断，怎么管理才不乱？答：中断管理的原则是**"谁的事件谁声明，统一汇聚再分发"**——PL 侧的中断信号在硬件里各自定义，汇总到中断控制器，由软件统一注册中断号和处理函数；PS 侧外设中断走它们自己的通道。两个易错点：PL 中断信号要保持到软件清除（脉冲型中断易丢），中断优先级要在初始化时明确（实时性要求高的 PL 中断排前面）。SoC 工程里，中断表的设计应该和寄存器地址映射一起，在设计阶段就定稿，别联调时临时加。

最小 SoC 系统：从模板到跑起来

用一次实操把 PS 与 PL 的对接走通，比读十页概念都直观。

背景：目标是做一个最简系统——PS 上跑一段裸机程序，通过 AXI 总线控制 PL 里的一个 LED 和一组寄存器。

操作：第一步，用工具生成 SoC 工程模板，添加处理器 IP，配置 DDR 和 UART（这两个是调试的命脉——UART 打印状态、DDR 供程序运行）。第二步，生成一个 AXI 从外设模板，挂到总线上，把 LED 管脚约束接出来。第三步，导出硬件描述文件给软件工程，写一段裸机程序：往外设寄存器写 1 点亮 LED、写 0 熄灭，循环打印计数值。

结果：第一次联调遇到两个典型问题——程序在 DDR 里起不来（DDR 初始化参数与板载颗粒不匹配，改用 UART 打印确认卡在哪一步，重新配参数解决）；LED 不亮（管脚约束把 LED 的引脚号标错了，核对原理图改正）。

解读：这 20 分钟踩的两个坑，正是 SoC 联调的"必修课"：DDR 参数与中断路径要在 PS 侧先单独验证，PL 外设要先通过寄存器读写确认通路。教程给的模板跑通一次，你对"PS 先行、PL 跟随、AXI 串起两侧"就有了肌肉记忆。

变式：把裸机程序换成 Linux（设备树描述外设、写内核驱动），把 LED 换成自定义加速器，把寄存器读写换成 DMA 搬数据——骨架完全一样，只是把"跑什么软件"升级了。先裸机后系统是 SoC 学习的推荐路径，能少一半排错时间。

⚠️ 常见坑：PS 和 PL 各用一个时钟、各写一套时序约束，然后在互连处直接交换数据——这是 SoC 上最常见的跨时钟域事故现场。两侧通信接口（AXI）内部有专门的跨域处理，你自定义的直连信号必须按第 4 章规范走同步器。

本节要点回顾

• PS 是硬核、PL 是软逻辑：PS 开机即用、生态完整；PL 高速并行、可反复重配。
• 分工判据先行：要灵活要生态走软件，要高速要确定要并行走硬件。
• 启动双模式：PS 主导加载 vs 独立配置，动态重配置由软件控制 PL 换版。
• 中断是正式通信：PL 通知软件用中断，轮询只在极端简单场景能用。
• 基础设施要规划：时钟域、复位层次在 SoC 里要统一设计，别各搞一套。
• 互连接口别裸连：AXI 自带跨域处理，自定义直连信号必须走同步。

下一步进入 6.2：两边靠什么通信？AXI 总线协议——SoC 的"官方语言"。
