5.1 高速串行收发器：SerDes

5.1 高速串行收发器：SerDes

本节摘要：SerDes（Serializer/Deserializer）是 FPGA 芯片边缘的高速串行收发器，一对差分线就能跑到数 Gbps。本节先讲清"并行转串行"的历史必然（信号完整性的账），再拆解收发器的内部链路（PCS/PMA 分层、时钟数据恢复、均衡），最后用一个回环测试带你走完例化、配置、验证的完整流程。

一组数字逼出的转型

1980 年代的电脑主板靠并行总线连接外设：一根 8 位或 16 位的扁平排线，几十根线并排跑。当时这没问题，因为频率低——几兆赫兹，线长一点也没关系。但工程需求把频率一路推高，问题爆发：并行总线每根线的走线长度做不到完全一致，数据到达时间的偏差（偏斜）随频率升高越来越致命；十几根线同时翻转，线间串扰成倍放大；每根线都是信号完整性战场。到了 1 Gbps 以上，并行方案在板级几乎无解。

产业给出的答案是串行化：数据拆成一比特一比特，在两根差分线上串行传输，接收端再拼回并行。看似"倒退"——线变少了、速度却更高了？秘密在于差分对：两根线互为参考，抗共模干扰强，配合精心设计的信号完整性方案，单对线轻松跑到数 Gbps。今天的 PCIe 用一对对差分线，以太网的光口、USB 的高速模式，全是这条思路。FPGA 边缘的高速串行收发器 SerDes，就是为干这个准备的硬核模块。

SerDes 内部长什么样

一个 SerDes 通道从功能上分两半：PMA（物理介质子层，管"模拟"）和 PCS（物理编码子层，管"数字"）。发射方向：并行数据进 PCS 做编码（如 8B/10B，把 8 位编码成 10 位保证直流平衡和时钟信息），进 PMA 串行化，变成差分信号打出去。接收方向反向：差分信号进来，PMA 里做时钟数据恢复（CDR）和均衡，把比特流恢复出来，PCS 解码还原并行数据。

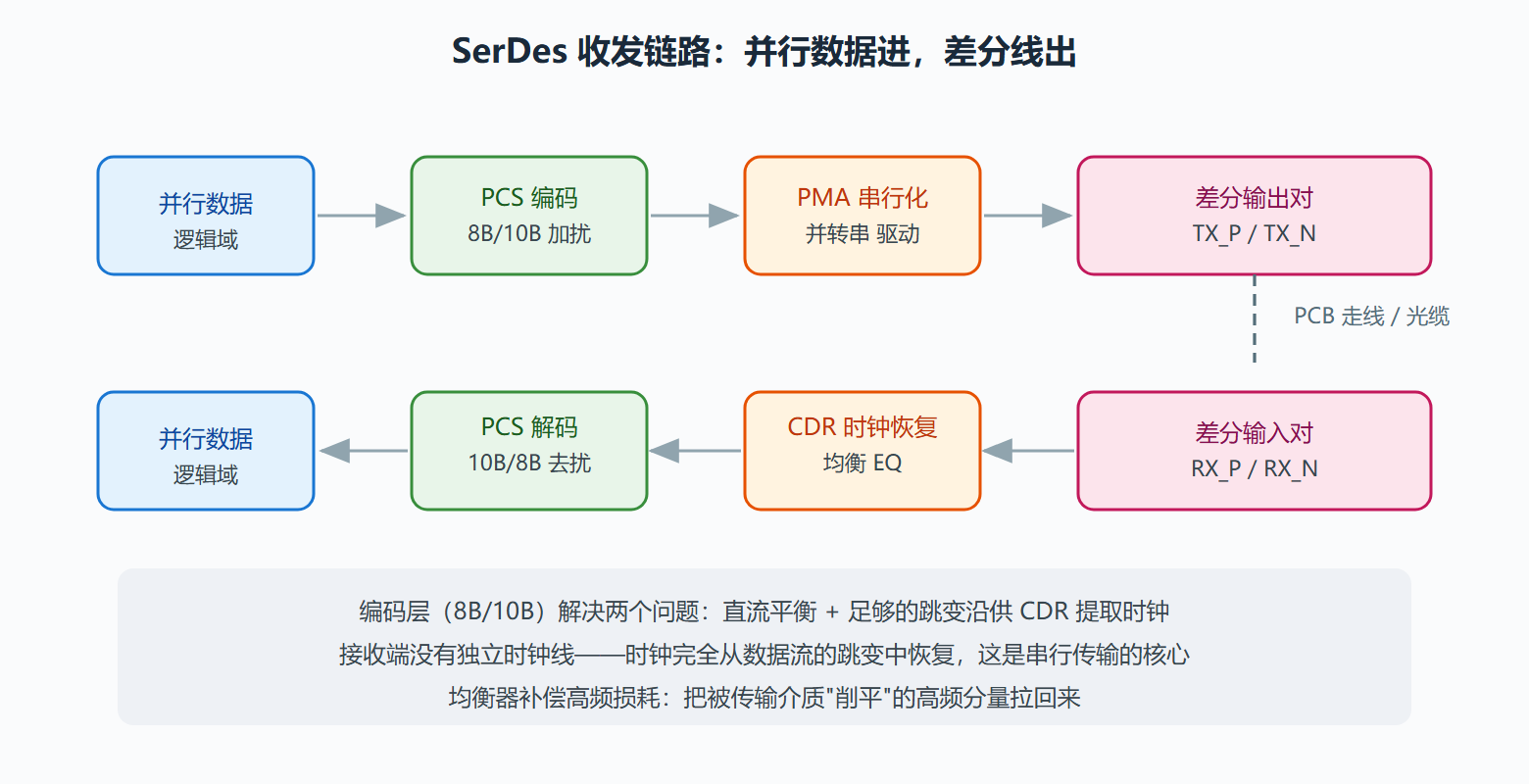

SerDes 收发链路示意

图里三个环节值得展开：编码、CDR、均衡。

三个关键机制

编码（8B/10B）。为什么不让原始数据直接走差分线？两个原因：一是长串连续相同的比特（比如一连串 0）会让接收端没有跳变沿，时钟恢复无从谈起；二是直流分量不平衡会伤及接收灵敏度。8B/10B 把 8 位数据编码成 10 位码流，保证跳变足够密、直流基本平衡。代价是 20% 的带宽开销——这是"跑得快"必须交的税。

时钟数据恢复（CDR）。串行传输没有专门的时钟线，接收端必须从数据流本身提取采样时钟。CDR 电路盯着数据跳变沿，用锁相环把本地振荡频率"锁"到数据速率上，再找到最佳采样点。这也是为什么 SerDes 需要一段训练序列（特定的空闲模式）才能进入稳定接收——链路初始化时，接收端正是在这段序列上"对表"。

均衡（EQ）。信号在 PCB 走线上高频分量衰减比低频严重，长走线、高频率下波形"变糊"。均衡器在接收端做反补偿：把衰减的高频分量拉回来，让眼图重新张开。眼图（把多次采样波形叠加显示的图形）张开程度就是链路质量的直观度量——工程上"跑不跑得动这条链路"，先看眼图。

回环测试：上板第一步

拿到带 SerDes 的板子，第一个实验永远是回环测试（把 TX 的输出接回 RX 的输入，逻辑域里自发自收），确认收发链路活着。一个最小流程：

1. 例化收发器 IP，选器件与通道
2. 配置链路速率（如 3.125 Gbps）与协议模式（裸串行或带编码）
3. 发送侧：逻辑域生成递增计数数据
4. 接收侧：校验收到的数据是否连续递增
5. 先做"近端回环"（芯片内部 TX 直连 RX），再做"板上回环"（走实际差分线）
​

回环测试的价值在于分层定位：近端回环过了，说明逻辑和收发器配置对；板上回环过了，说明走线和引脚对。哪一环不过，问题就锁定在哪一层——这个分层思想是高速接口调试的基本功。

收发器配置时的常见取舍

一次回环测试的完整记录

把"配置链路、跑回环、看结果"的实操过程写下来，帮你第一次做时少踩坑。

背景：新板子到手，带一个 SerDes 通道，目标速率 3.125Gbps，用途是接光模块。第一步验证链路的正确性，选择最朴素的近端回环：芯片内部把 TX 输出直接接回 RX 输入。

操作：例化收发器 IP，按板卡原理图配置参考时钟（一颗 125MHz 专用晶振）、通道位置和速率。发送侧产生递增计数数据流，接收侧校验连续性。先跑近端回环——结果：链路锁定失败，CDR 一直报未锁定。

结果：排查第一步查参考时钟：用示波器确认 125MHz 波形正常；第二步查 IP 配置：发现把速率参数里的"线路速率"填成了"数据速率"，两者差着 8B/10B 编码的系数，实际线路速率设低了 20%。改对参数重新上电，链路锁定，回环数据校验全对。

解读：这次小事故说明 SerDes 调试的两条铁律：先确认参考时钟物理正常，再怀疑配置；配置参数要逐项核对单位与含义。"线路速率"和"数据速率"差一个编码系数，是收发器配置里最高发的错误之一。

变式：近端回环过了之后，下一步是板上回环（从芯片引脚引出、走实际 PCB 走线再返回），再下一步是接真实光模块做远端回环。每一级回环都是独立验证一层——逻辑层、芯片内部、板级走线、外部器件，哪层不过就修哪层，这是高速接口调试的标准分层法。

⚠️ 常见坑：把 SerDes 的参考时钟随便接一颗精度不够的晶振。CDR 恢复出的速率精度依赖参考时钟，偏差超过容许范围，链路时通时断——先查参考时钟规格，再怀疑其他环节。

本节要点回顾

• 并行输给串行：偏斜与串扰在 GHz 级无解，差分串行才是高速正道。
• PCS 管数字、PMA 管模拟：编码在 PCS，串并转换与模拟处理在 PMA。
• CDR 从数据里抠时钟：没有独立时钟线，编码保证跳变密度是前提。
• 均衡拉回高频：走线衰减高频，均衡器让眼图重新张开。
• 回环测试分层定位：近端回环验逻辑，板上回环验走线，一步一层。
• 参考时钟要稳：CDR 精度依赖参考时钟，选错晶振链路就不稳。

下一步进入 5.2：数据能送出芯片了，但量大时往哪存？DDR 外部存储接口登场。
