本节摘要：数字信号处理是 FPGA 最老牌的主场——通信基带、雷达、音频、医疗成像都靠它。本节从 FIR 滤波器讲起，把"实时滤波"拆解成乘法器阵列加流水线的硬件结构，再上 FFT 的蝶形运算与数字下变频，理解 FPGA 在信号链里"每样本实时处理"的独门价值。

乘法器是 DSP 的发动机

信号处理的数学骨架，绕不开两个运算：乘（加权、相关、卷积）和加（累加、求和）。FIR 滤波器、FFT、数字下变频、通道均衡——拆到底都是"乘加"的排列组合。所以 DSP 应用的第一步，永远是问：我手里的乘法器够不够、快不快。这就是 1.2 讲过的 DSP 切片（硬核乘法器）的价值所在：一个中端 FPGA 有几百个 DSP 切片，每个都能在一个时钟周期内完成一次乘法，配合流水线，每秒能跑出几千亿次乘加。

软件处理器处理信号的瓶颈在于"串行"：样本一个个进，乘法一个个做。FPGA 的答案是把"算法形状"直接刻进电路：每个样本一进来，所有乘法同时发生——这就是"并行 + 流水"的硬件信号处理。

FIR 滤波器：最直观的流水线案例

FIR（有限脉冲响应）滤波器做的事很朴素：当前输出是最近 N 个输入样本的加权和。写成公式是 y[n] = sum(h[k] * x[n-k])，其中 h 是滤波器系数。它在通信、音频里无处不在——去除噪声、整形信号、匹配滤波。

软件实现：循环累加 N 次乘法。硬件实现：把 N 个乘法器摆成一排，样本流过时每个乘法器同时算一项，流水线把累加串起来。数据像流水一样流过这条"乘加链"，每时钟周期吞吐一个样本，延迟固定、吞吐恒定。

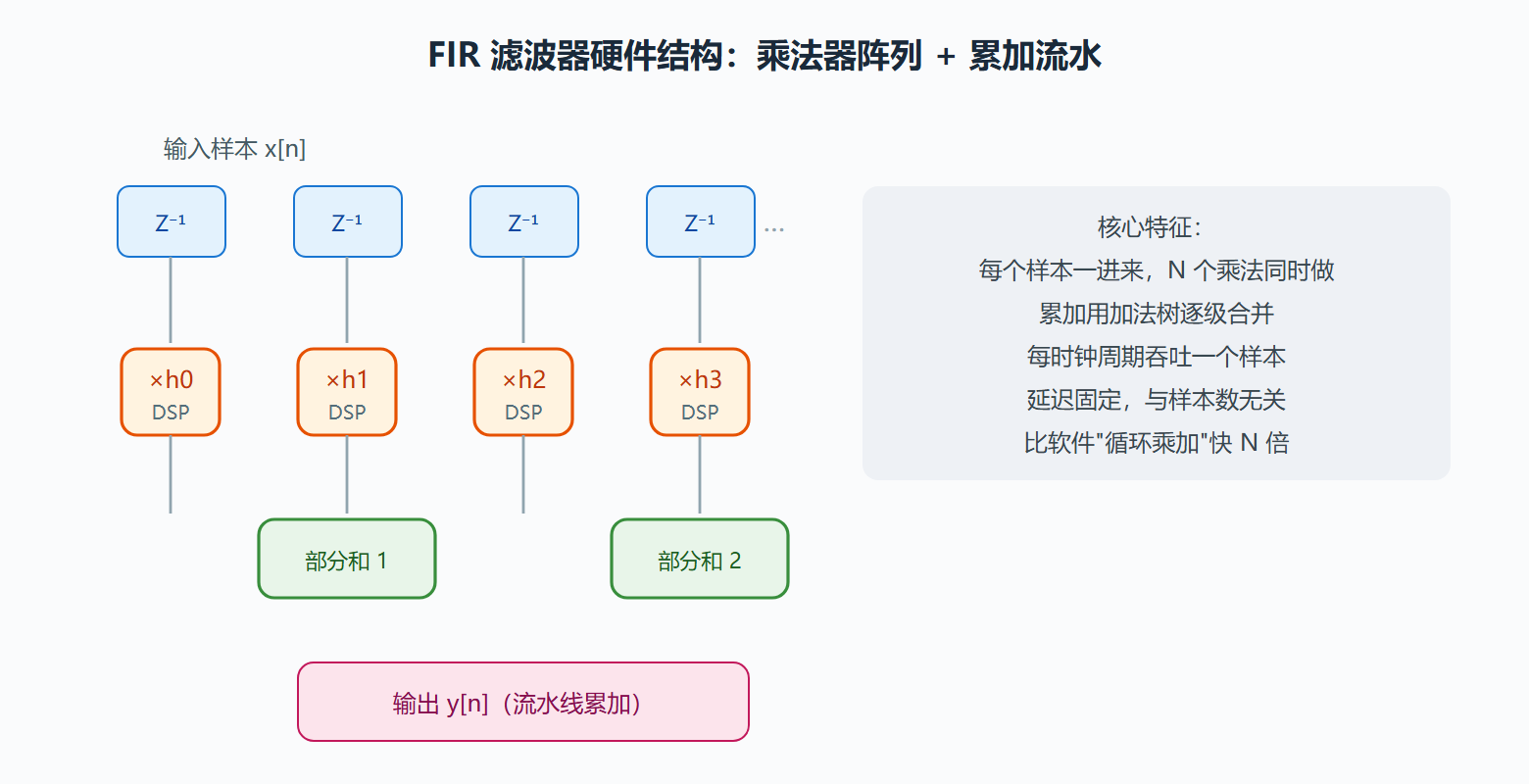

FIR 流水线结构

这张图是 FPGA 信号处理的"图腾"：流水线深度决定处理速度，DSP 切片数量决定并行度。FIR 滤波器把这两件事的账算得明明白白——同样的滤波器，软件要 N 次串行乘加，硬件一帧全并行。这正是通信基带选择 FPGA 的原因：数据是连续流，必须"每个样本实时处理"，不允许排队。

FFT 与数字下变频：进阶组合

FFT（快速傅里叶变换）把时域信号变到频域。它的计算核心是蝶形运算（两个复数加减乘的组合），N 点 FFT 有 N/2 × log2(N) 次蝶形。FPGA 实现 FFT 有成熟的 IP：把蝶形处理器流水化，或者把多级蝶形并行展开。雷达测距、频谱分析、OFDM 解调全依赖它。工程上没人手写 FFT——用厂商 IP 配参数（点数、位宽、流水模式），这是 IP 复用的标准范例。

**数字下变频（DDC）**是通信接收机的地基：把中频信号搬到基带。流程是混频（乘本地振荡信号）→ 低通滤波（FIR 的用武之地）→ 抽取（降采样）。这条链路在 FPGA 里就是"DSP 切片 + 滤波器 + 计数器"的组合，是教科书级的 FPGA 信号链案例。

一个完整案例：音频降噪的 FIR 落地

用一个小而完整的例子，把"滤波器系数 → 资源估算 → 上板验证"的链路走通。

背景：一段音频信号混入了高频噪声，要设计一个低通 FIR 滤波器把噪声滤掉。采样率 48kHz，通带 0~10kHz，阻带 12kHz 以上。用设计软件算出系数，发现需要 32 阶（33 个系数）才能满足带外抑制要求。

操作：拿到系数后先做三件事——把浮点系数转成定点（Q 格式，这里选 16 位小数精度）、按 8.1 的结构画流水线（33 个乘法器 + 加法树）、估算资源（33 个 DSP 切片，中端 FPGA 轻松满足）。然后在仿真里喂一段含噪声的音频样本，对比输入输出波形，确认滤波效果与软件模型一致。

结果：仿真通过后上板实测，滤波后的音频噪声明显降低，流水线每周期吞吐一个采样点，48kHz 的音频数据量只占了不到 1% 的处理能力——余量绰绰有余。

解读：这个案例暴露了一个工程真相：DSP 项目的难点不是"实现滤波器"，而是"把算法约束翻译成硬件参数"。系数定点化损失多少精度、加法树中间结果位宽取多少、要不要在 FIR 前加抽取降采样，这些决策直接决定资源与音质，而且必须靠仿真验证边界——这正是"位宽与精度"那节的核心。

变式：把 FIR 换成 IIR（反馈型，阶数低但稳定性要小心）、把低通换成带通/高通（系数不同结构相同）、把音频换成基带 IQ 信号（两组 FIR 并行）——骨架不变，变的是系数与位宽。这套"先建模仿真、再映射硬件、最后验边界"的流程，适用于几乎所有 DSP 设计。

位宽与精度：DSP 的隐藏工程

软件里浮点随便算，硬件里每个小数点都要花钱。DSP 设计的精度策略：

工程惯例是定点为主：提前算好数据的动态范围，选足位宽防溢出，中间过程注意截断与舍入。位宽选多了费 DSP，选少了溢出丢数据——这个平衡要靠仿真验边界。

问题：DSP 切片不够用怎么办

问：设计需要 400 个乘法器，芯片只有 200 个 DSP 切片，怎么破？答：按代价从小到大排四招——查资源报告确认没被浪费（有没有把简单乘法误映射到 DSP、有没有可以共享的互斥乘法）；改算法降乘法数（滤波器的对称系数、FFT 的旋转因子复用，都能减一半量）；用分布式逻辑补缺口（小位宽乘法用 LUT 拼，速度要求不高时可行）；上分时复用（多个数据流轮流用一个 DSP，吞吐折半但资源减半）。判断顺序很重要：先确认需求（真需要那么多并行吗），再改算法，最后才考虑复用时序——很多"资源不够"其实是位宽和结构没优化好。

⚠️ 常见坑：把浮点照搬进 FPGA。浮点乘法一个就要吃掉好几个 DSP 切片，吞吐和资源双双爆表。先把算法转定点，是 DSP 落地 FPGA 的第一道工序。

本节要点回顾

• 乘加是发动机：FIR、FFT、DDC 拆到底都是乘加，DSP 切片是硬件加速器。
• 实时处理是命门：样本流式进入、每周期吞吐一个，是 FPGA 相对软件的核心优势。
• FIR 即流水线：乘法器阵列 + 加法树，延迟固定、吞吐恒定。
• FFT 用 IP：蝶形运算流水化，工程上配参数不复写轮子。
• 精度走定点：浮点吃 DSP，定点省资源，动态范围先算清。
• 信号链是组合拳：混频、滤波、抽取按需组合，就是完整的基带处理。

下一步进入 8.2：信号处理是基本功，AI 加速是当下风口——数据中心与边缘推理里的 FPGA 机会。
