1.1 实时操作系统核心概念与确定性

1.1 实时操作系统核心概念与确定性

本节摘要：实时系统的本质不是跑得快，而是每次都在截止时间前完成——确定性比峰值性能更值钱。本节从前后台系统的失效机理讲起，厘清硬实时、软实时、抖动、确定性四组概念，算一笔最坏响应时间的账，并给出判断一个系统"够不够实时"的可操作标准。这是全册的概念地基，后续所有关于调度、中断与优化的判断都从这里出发。

嵌入式圈有句行话，夸一个系统好，说它"稳得像块表"。可"像表"到底指什么？指的不是主频高、跑分好，而是每一件事都在该发生的时刻发生：按键按下到背光点亮之间的间隔，第一百次和第一次一样长；电机过流到封锁PWM之间的延迟，永远不越过一个上限。这个"每次都一样"的性质，学名确定性。它恰恰是裸机前后台系统最先丢掉的东西，也是实时操作系统存在的全部理由。本节先把这层概念账算清楚——它是整册书的坐标系，后面每解析一张故障工单，最终都要回到这里对账。

一、前后台系统是怎么在时间上崩掉的

前后台系统（fore-background system）是每个嵌入式工程师的起点：一个死循环构成"后台"，中断服务程序构成"前台"，中断里改个标志位，主循环轮询标志位再干重活。任务少的时候它简单直接，但它的响应能力有一个天然的数学上限——主循环一圈的耗时。

假设主循环依次处理按键扫描、屏幕刷新、传感器滤波、通信协议四件事，最坏路径走完一圈要 8 毫秒。那么"按键事件发生"到"按键被处理"的最坏延迟是多少？不是中断延迟（那只有微秒级），而是 8 毫秒——事件恰好在你刚开始处理第一件事时到来，就得等整圈。更要命的是，这个 8 毫秒不是常数：屏幕这一帧刷得多、协议这回合到大数据包，循环就变长。于是同一件事的响应延迟在 1 到 8 毫秒之间游走，这就是抖动。

抖动本身还不是致命的，致命的是失控的耦合。看看这段典型代码的毛病：

volatile uint8_t key_flag = 0;

void KEY_IRQHandler(void)      /* 前台：中断里只置标志 */
{
    key_flag = 1;
}

int main(void)
{
    for (;;) {
        if (key_flag) {
            key_flag = 0;
            do_key_work();     /* 干活，耗时不确定 */
        }
        refresh_screen();      /* 无条件执行，耗时不确定 */
        sensor_filter();
        protocol_poll();
    }
}
​

三个问题叠在一起。其一，优先级倒置于无形：按键在业务上最紧急，但在循环里排在第一位也未必最快被处理，因为 refresh_screen 的耗时不受它控制。其二，加功能必改循环：每加一个功能都要动 main 函数，循环变长，所有旧功能的响应时间一起退化——退化发生在时间维度上，功能测试根本测不出来。其三，中断和主循环共享 key_flag 这类变量，一旦业务复杂到需要中断里传多字节数据，竞态条件就进场了。

解法的历史演化很有方向感：先给循环里的每件事加时间片，再给时间片加优先级，再给高优先级的事情做独立的栈——把这三步做完，你等于重新发明了一个抢占式 RTOS。与其手工演化，不如直接站到内核的肩膀上。

二、四个必须分清的概念：硬实时、软实时、确定性、抖动

硬实时：错过截止时间就是系统失效，没有商量。电机换相窗口、安全气囊点火判定、工业安全回路的急停响应，晚一毫秒可能就是炸管子或伤人。硬实时不等于快——气囊判定可以在 20 毫秒内完成，这个数字并不惊人，惊人的是它"从不"超过 20 毫秒。

软实时：偶尔迟到不致命，但持续迟到会肉眼可见地劣化体验。音频播放的缓冲区填充、视频帧率、界面刷新都属此类——迟到的帧会被丢弃或跳变，用户感知到卡顿，但系统仍完成使命。

确定性：同样输入、同样负载下，行为可重复、延迟有界。注意它和"平均性能"是两个维度：一个系统平均响应 2 毫秒、最坏 50 毫秒，另一个平均 3 毫秒、最坏 4 毫秒——对实时系统而言后者碾压前者。招聘里常写的"高性能"关注均值，实时工程关注的是最坏情况与方差。

抖动：多次响应延迟的离散程度。测量时不要只记录平均，要记录最大值与分布。一个实用的自检方法：连续触发一万次事件，画延迟直方图，看长尾。长尾越远，系统越"不实时"。

三、算一笔最坏响应时间的账

工程上判断"够不够实时"，靠的是把最坏情况写出来算，而不是跑一遍看感觉。对固定优先级抢占调度，单核上一个任务的最坏响应时间由三部分构成：自身执行时间、被更高优先级任务抢占的时间、被低优先级任务通过共享资源封锁的时间。用中文表述这笔账：最坏响应等于自身执行，加上所有高优先级任务在窗口期内的多次抢占，再加上一次最长封锁。高优先级任务的抢占次数取决于它们的触发周期，所以周期越密的系统，长任务越难存活。

这笔账给出两个直接的工程结论。第一，优先级不是身份等级，而是截止时间的映射：截止越紧的任务优先级越高，这样才能保证最坏响应算得出来。第二，长任务必须拆：一个 5 毫秒的低优先级计算如果原子地占着处理器，所有高优先级任务的响应上界都跟着它走；拆成状态机或分片计算，封锁就消掉了。第 2 章讲任务划分、第 4 章讲优先级反转时，会反复用到这笔账。

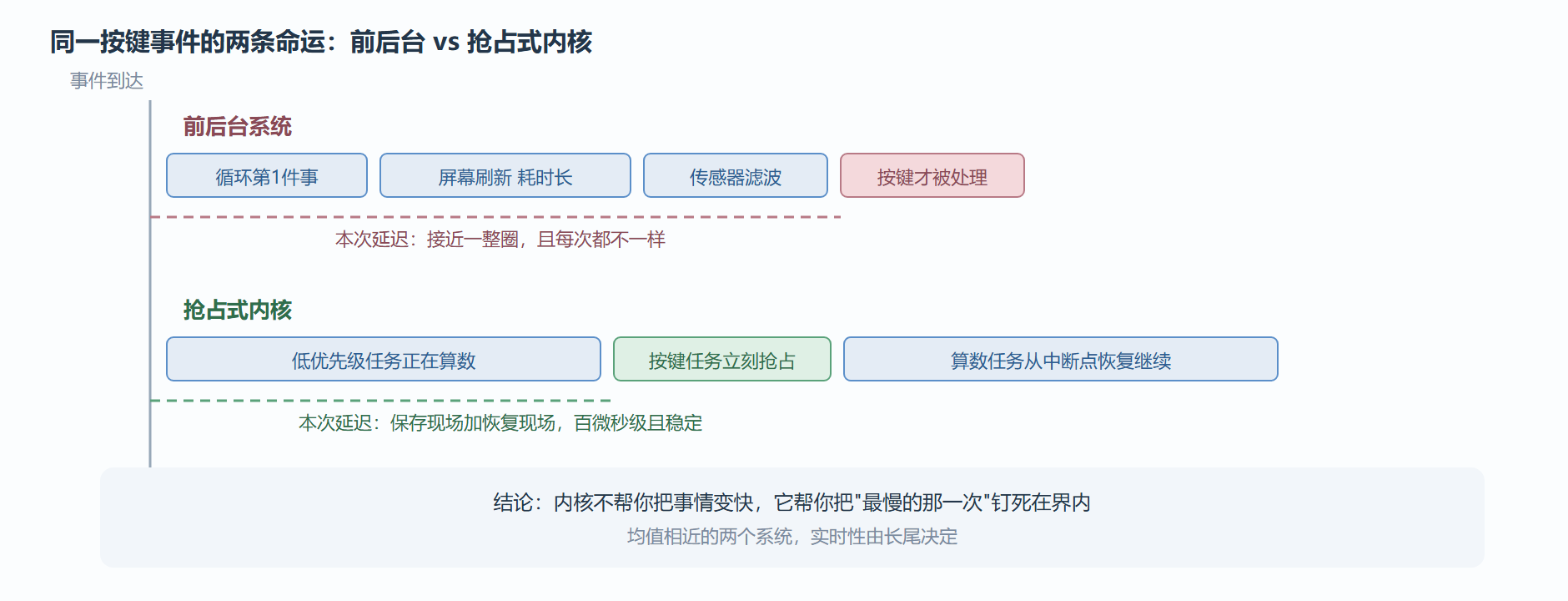

一张时间线看清两种范式的差别

四、RTOS 到底替你做了什么

把前面所有分析收拢，实时内核提供的核心服务其实只有三件。第一，分治时间：把处理器时间切成滴答（tick），按优先级分配给任务，高优先级就绪即抢占，事件响应不再取决于主循环走到哪。第二，托管阻塞：任务可以"睡到某时刻""等到某事件"，等待期间不占处理器，由内核的延迟链表统一管理，这比手工轮询标志位省电也省心。第三，受控的共享：队列、信号量等原语让数据在任务与中断之间搬运时不必手写竞态防护，规则由内核统一执行。

代价同样要认：上下文切换要消耗数百处理器周期，每个任务独占一份栈吃掉内存，共享资源必须显式加锁而锁用错了会引入新的时序病（第 4 章的优先级反转工单就是典型）。所以"上 RTOS"不是无脑升级：一个只有两三件小事、中断极少的控制器，前后台反而更合适；当功能数量、并发来源、截止时间要求三者中任何两个开始膨胀，内核的抽象就开始回本。

常见误解FAQ

问：用了 RTOS，系统就实时了吗？
不。RTOS 只是把"可分析的最坏响应"交到你手上。优先级设计混乱、临界区过长、中断里干重活，照样可以把一个带内核的系统做得毫无实时性可言。内核是必要条件，不是充分条件。

问：主频翻倍，实时性就翻倍吗？
均值会好，最坏情况未必。抖动大多来自设计（长临界区、无界阻塞），不来自指令执行速度。先修结构，再谈主频。

问：实时性怎么验收？
给每个关键事件定一个可测的截止时间，用示波器或 GPIO 翻转法持续测量"事件到响应"的延迟，记录最大值与分布，而不是测一次平均。第 8 章会给出完整的测量方案。

本节要点回顾

• 实时的定义是准时：硬实时错过截止即失效，软实时容忍偶发迟到，两者的设计手段完全不同；
• 前后台的死穴是循环耗时：最坏响应等于主循环一圈，加功能即恶化，且退化发生在时间维度、功能测试难以发现；
• 确定性看长尾不看均值：评估实时系统要记录最坏延迟与抖动分布；
• 最坏响应时间可以算：自身执行加高优先级抢占加最长封锁，这笔账决定了优先级必须映射截止时间、长任务必须拆分；
• 内核三件事：分治时间、托管阻塞、受控共享；代价是切换开销与内存占用；
• RTOS 不是银弹：它提供的是可分析性，实时性最终由设计者交付。

下一节把镜头拉远：这套以小与稳取胜的内核，二十多年里是如何长成一个横跨数百种芯片、被云厂商收编的生态的——理解它的来路，才能理解它今天每个设计取舍的由来。
