1.3 源码结构、配置文件与第一个工程

1.3 源码结构、配置文件与第一个工程

本节摘要：把 FreeRTOS 源码包拆开看，核心只有六个 C 文件加一个移植层目录；把 FreeRTOSConfig.h 读懂，系统九成的运行行为就已在编译前定型。本节先解源码分层，再逐组讲解高频配置宏的含义与取值依据，最后从零搭一个双任务的入门工程并跑通调度。读完你手上会有一份可运行的基线工程，后面七章的每个实验都能在它上面做。

上一节说内核"小到可以完整读懂"——本节就来兑现这句话：先看代码怎么分层，再看配置文件怎么决定系统行为，最后亲手把第一个工程跑起来。它是全册的动手起点，第 2 章讲任务时将直接复用这里建好的工程。

一、先打开源码包看看

下载内核源码解压后，值得关心的目录只有三块。

内核源码目录：存放着真正的内核。核心文件是任务管理与调度、队列、软件定时器、事件组、流缓冲、链表这六个 C 文件——注意一个容易惊讶的事实：信号量与互斥量没有独立源文件，它们是用队列结构实现的（第 4 章会解释为什么这是个聪明的设计）。另有一个协程文件属于历史遗留，现代工程直接忽略。每个 C 文件配套一个同名头文件放在接口目录里，全部 API 声明集中在单一总头文件中，你的应用只需包含它一个。

移植层目录：按"编译器加芯片架构"两级组织，例如 GNU 编译器下的 Cortex-M3、IAR 下的 Cortex-M4F 各占一个子目录。每个子目录里三个文件最重要：移植宏定义头文件（声明栈生长方向、滴答字长、切换接口怎么映射到指令）、移植实现文件（上下文切换的汇编与收尾）、以及可选的汇编文件。旁边的内存管理目录里躺着五种堆方案源文件，第 5 章会逐一解剖。移植层是内核与真实芯片之间的全部胶水——也就几百行代码，第 3 章的移植复盘会带着你写一遍。

演示工程目录：每个官方支持的芯片带一个最小例程，新手上路时找到自己芯片的演示工程直接改造，比从空目录开始快得多。

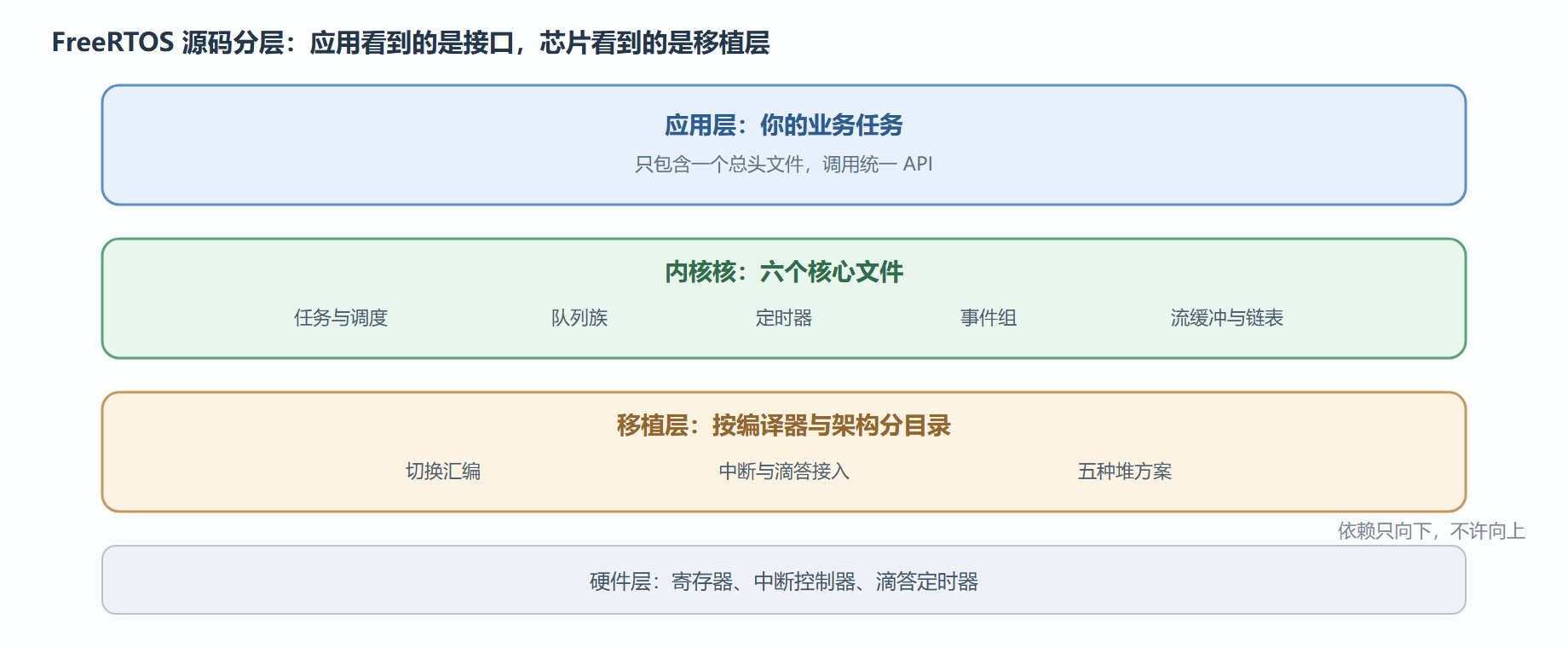

内核源码分层透视

分层有一条铁律：依赖只允许自上而下。应用层永远不直接碰移植层的符号，内核核不包含任何具体芯片的头文件。你以后判断"这段代码算不算内核的一部分"，看它是否向上依赖即可。

二、FreeRTOSConfig.h：编译期就定型的系统

内核被设计成"一个二进制服务千万种产品"，产品差异全部浓缩在一份配置头文件里。下面按功能组过一遍高频宏，每组给出典型值与取值依据。

调度行为组。抢占开关（默认建议开）决定高优先级任务就绪时是否立刻剥夺处理器；时间片开关决定同优先级任务轮流执行的粒度；滴答频率决定时间分辨率与调度开销的平衡——1 千赫兹是 Cortex-M 上的常见选择，意味着 1 毫秒的时间粒度与每秒一千次调度检查，降到 100 赫兹可减轻小核负担，但延时精度同步变粗。最大优先级数直接决定就绪表的数组长度，设到实际用到的最高优先级加一即可，常见 5 到 16。

内存组。最小栈尺寸（以字为单位，注意不是字节）是空闲任务等内核任务的栈基准；堆总大小只在采用内核自带堆方案时生效；静态分配支持开关决定是否编入"无堆创建"那一族接口。任务名最大长度按调试需求设，通常 16 够用。

功能裁剪组。互斥量、计数信号量、递归互斥量、任务通知、软件定时器、队列集、低功耗无滴答模式——每个特性一个开关，不用就关，代码与内存都不背。还包括一整族 INCLUDE 开关，控制单个 API（如任务删除、任务挂起）是否编入链接，极致裁剪时靠它把没用到的函数从镜像里挤出去。

诊断组。栈溢出检测（两级，开销与灵敏度不同，第 2 章实测）、内存分配失败钩子、断言宏、跟踪设施与运行时统计——这些开关在开发期全开、发布期按需收缩，是第 7 章观测体系的地基。

配置文件还有一条隐规则值得点名：它必须被内核源文件看到。集成到既有工程时，把配置文件所在目录加入头文件搜索路径是第一件事，漏掉的典型症状是编译器报"缺配置定义"的错误。

⚠️ 最经典的三个新手坑：最大优先级数设得比实际用到的低，创建高优先级任务会静默失败（返回错误码而不是崩溃）；堆总大小忘了任务栈也从这里出，任务一多就触发分配失败钩子；16 位滴答开关按默认留给 8 位机，32 位平台上务必关闭，否则长延时会提前到期。三个坑的共同点：症状都不在出错的那一行。

三、动手：第一个双任务工程

工具链任选——GCC 交叉工具链加 CMake 或 Make、IAR、Keil 都行；没有开发板也可以先用官方提供的 Windows 或 POSIX 模拟端口，在桌面环境直接跑内核，学习阶段完全够用。工程里只需要做三件事：加入内核六个源文件、加入你选定的移植层目录与堆方案文件、提供上面那份配置头文件。

先看最小可运行的主程序骨架：

#include "FreeRTOS.h"
#include "task.h"

/* 任务一：点亮与熄灭 LED，周期 500 毫秒 */
static void vTaskBlink(void *pvParameters)
{
    const TickType_t xPeriod = pdMS_TO_TICKS(500);
    TickType_t xLastWakeTime = xTaskGetTickCount();

    for (;;) {                       /* 任务函数永远是无限循环 */
        led_toggle();
        vTaskDelayUntil(&xLastWakeTime, xPeriod);   /* 精确周期延时 */
    }
}

/* 任务二：每秒打印一次心跳计数 */
static void vTaskHeartbeat(void *pvParameters)
{
    uint32_t counter = 0;
    for (;;) {
        printf("alive %u\r\n", (unsigned)counter++);
        vTaskDelay(pdMS_TO_TICKS(1000));           /* 相对延时，简单场景够用 */
    }
}

int main(void)
{
    hardware_init();                 /* 时钟、串口、LED 初始化 */

    /* 参数依次：任务函数、任务名、栈深（字）、参数、优先级、句柄 */
    if (xTaskCreate(vTaskBlink, "blink", 128, NULL, 2, NULL) != pdPASS) {
        error_halt("create blink failed");
    }
    if (xTaskCreate(vTaskHeartbeat, "beat", 256, NULL, 1, NULL) != pdPASS) {
        error_halt("create beat failed");
    }

    vTaskStartScheduler();           /* 启动调度器，正常情况下不再返回 */

    for (;;) { }                     /* 走到这里说明内核启动失败 */
}
​

五个观察点比代码本身更重要。第一，任务函数签名固定：接收一个空指针参数、永不返回——返回了就等于任务"掉出世界"，内核会捕获并停机（第 2 章讲任务生命周期时细说）。第二，两个任务用了两种延时：精确周期版把"上次唤醒时刻"作为基准，误差不累积；相对版简单但每次误差都会滚存，周期严格的地方不要用。第三，栈深单位是字不是字节，在 32 位平台上 128 字即 512 字节。第四，创建任务的返回值必须检查——上面那三个配置坑的第一个就从这里暴露。第五，调度器启动后主函数的余生只是个死循环摆设，真正的执行权在任务手里。

预期运行结果：LED 以约 1 秒为周期明暗交替（500 毫秒亮 500 毫秒暗），串口每秒打印一行递增的心跳。把心跳任务的优先级改成 3（高于点灯），现象不变——两个任务都大部分时间在睡，不存在争抢；这个"改优先级试试"的实验建议亲手做一次，它是理解"阻塞让路"的最直觉入口。

四、基线工程就该长这样

给后续章节准备的不只是能跑，还要能观测。在基线工程里再补三件套：打开栈溢出检测与分配失败钩子并让钩子打印出错任务名；把断言宏接到"打印加停机"；串口打印走一个独立低优先级任务而不是直接在业务任务里格式化。这套桩位在第 2 章抓栈溢出、第 7 章做统计时直接复用，成本只有几十行。

配置取值的复盘也定个规矩：最小栈与堆大小这类数值，工程启动时按保守值起步，第一次集成测试后用水位测量工具收紧（第 2 章给出工具用法），并在代码评审里把"魔法数字"背后的测量依据写成注释。带着测量依据的配置文件，才敢交给下一个项目复用。

本节要点回顾

• 内核只有六个核心文件，信号量与互斥量借队列结构实现，协程文件是历史遗留可忽略；
• 分层铁律：依赖只向下——应用不碰移植层符号，内核不含芯片头文件；
• 配置文件分四组：调度行为、内存、功能裁剪、诊断；取值要么有文档依据、要么有测量依据；
• 三个高频配置坑（优先级数不足静默失败、堆不含任务栈的误解、16 位滴答误留）症状都远离病根，创建 API 的返回值检查是第一道防线；
• 入门工程五观察：任务函数不返回、两种延时的适用面、栈深单位、返回值检查、调度器启动后主函数失势；
• 基线工程要预埋观测桩：溢出钩子、断言、独立打印任务，第七章的仪表盘从这里长出来。
