7.2 运行时状态统计与 CPU 负荷画像
7.2 运行时状态统计与 CPU 负荷画像
本节摘要：运行时统计在每次上下文切换处记账，把处理器时间归因到每个任务头上，一张表看清谁在吃 CPU、栈还剩多少、状态是否健康。本节讲清统计的记账原理与精度要求、面板的搭建方法（文本快照与程序化接口两条路）、CPU 负荷的正确读法（空闲占比法及其两个陷阱），最后用一个真实案例演示"从统计表读出病灶"的推理过程。
工程师对系统最常问的三个问题：它现在怎么样？谁最忙？还剩多少余量？没有仪表时，答案靠猜；有了运行时统计，答案是一张表。第 2 章埋的栈水位、第 5 章的堆画像，本章统一组装成面板。
一、统计的原理：在切换点记账
内核做上下文切换时（3.1 节那场栈间接力），顺手做一件会计工作：读一次高精度计数器，减去上次读数，把差值记到"被换出任务"的账上。任务运行时间的归因就这样天然完成——不需要插桩业务代码，开销只是每次切换多读一个计数器。累加的账本存在任务控制块里，查询接口把它格式化成"任务名、状态、优先级、运行占比、栈水位"五行表。
启用要做三件事。第一，打开统计功能开关（它依赖跟踪设施，两个宏一起开）。第二，提供一个高精度计数器：配置里声明"初始化计数器"与"读取计数值"两个映射——典型选型是芯片自带的周期计数调试单元（零成本、主频级精度）或一个专用定时器。第三，计数器频率要有讲究：至少比滴答频率高一个数量级，官方建议高十倍上下——否则短任务的记账全是舍入噪声。若计数器会回绕，读取映射里要做扩展处理。
/* 统计面板：两条输出路径 */ void stats_dump(void) { char buf[512]; vTaskList(buf); /* 路径一：人读的快照表 */ uart_write(buf, strlen(buf)); vTaskGetRunTimeStats(buf); /* 路径二：CPU 归因表 */ uart_write(buf, strlen(buf)); /* 路径三：程序化读取（板端解析或上报云端） */ TaskStatus_t tasks[16]; UBaseType_t n = uxTaskGetSystemState(tasks, 16, NULL); for (UBaseType_t i = 0; i < n; i++) { report_task(&tasks[i]); /* 逐字段上报 结构化消费 */ } }
两条输出路径的分工：文本快照给调试串口直接看，开发期效率最高；程序化接口给量产设备做远程诊断（统计字段上报云端，运维侧画趋势）。重要提醒：拍快照本身要冻结调度器，全系统统计口径才一致——在低优先级诊断任务里调用即可（它跑的时机系统本来就不忙），别在硬实时任务里调。

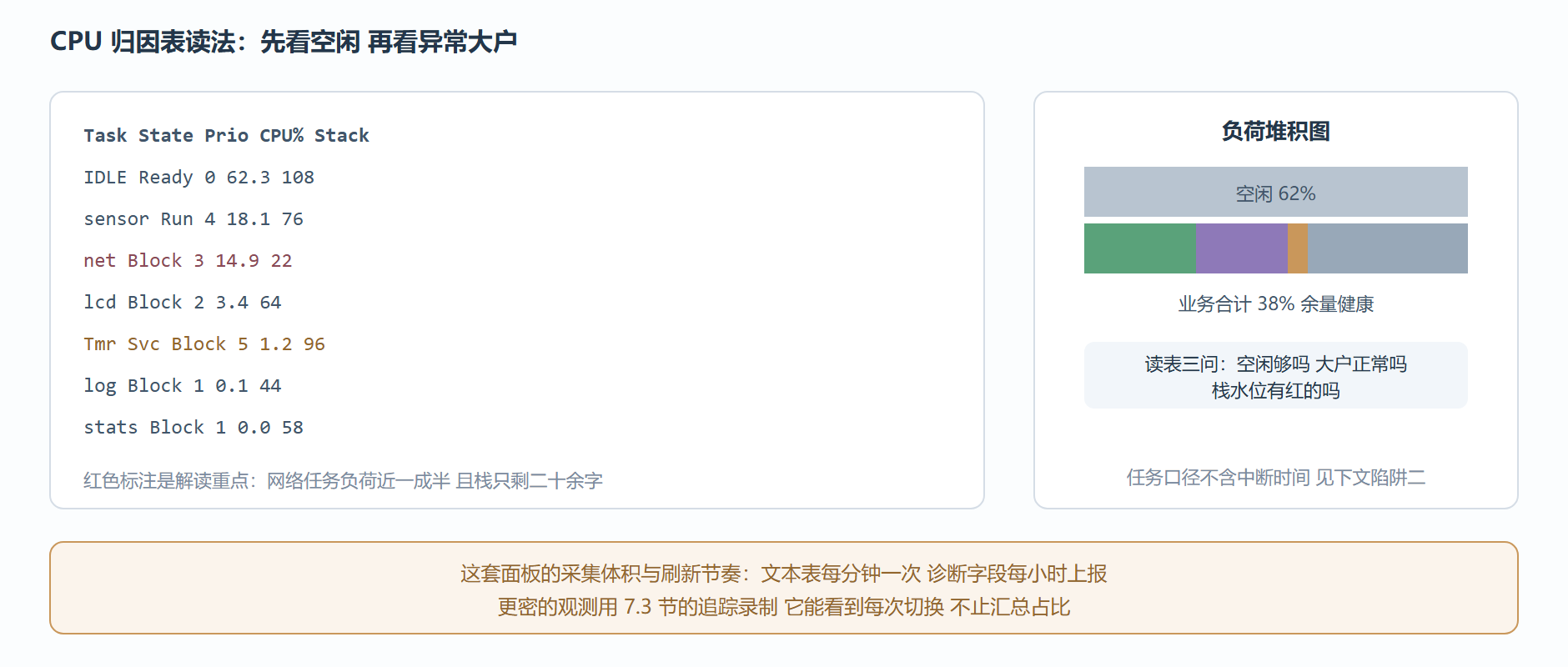

一张真实的统计表与负荷堆积图
二、CPU 负荷的正确读法：空闲占比与两个陷阱
最常用的负荷定义是"一百减空闲占比"——空闲任务占了六成二，系统负荷就是三成八。这个读法简单，但有两个陷阱必须知道。
**陷阱一：空闲时间里有隐形工作。**空闲钩子（喂狗、休眠指令、后台自检）的时间全记在空闲任务账上——你以为的"空闲六成二"里可能藏着自检的一成。修正办法：把重活搬出空闲钩子（6.1 节的定时器或独立低优先级任务），空闲账本回归纯粹。**陷阱二：中断时间不在任何任务账上。**记账发生在切换点，中断里消耗的时间被摊进了"被打断任务的账"或"空闲前的账"——统计表的口径是任务口径，不是全系统口径。要量中断的总开销，用 6.4 节的探针法：一个周期中断做哨兵，量它被推迟的总量，即为系统里"关中断加中断处理"的总和。两个陷阱修正后，"空闲占比"才是可信的余量指标。
负荷画像的健康标准因产品而异，但两条底线通用：稳态余量不低于三成（留足峰值场景的波动空间）；分布要能解释——每个大户的占比都要说得出来源（采样率乘单次耗时对得上账），说不清的大户就是下一个排查对象。
三、案例：一张统计表读出的三个病灶
背景。某控制器联调后期做整机评估，统计表如上图（数值微调）。操作与推理。第一步看空闲：六成二，余量健康，系统不会因算力不足出事。第二步看大户：采样任务一成八，与"两毫秒周期乘单次耗时"的推算吻合，正常；网络任务一成四九——按业务节奏推算它该在半成以下，说不清的大户锁定。第三步看栈水位：网络任务只剩二十余字（单位是字），贴着红线——2.4 节的溢出前兆。深挖结果。网络任务里有一段"无等待的循环重试"（收不到完整帧就原地再收，空转烧掉一成）；栈水位低是因为它的解析函数里有大局部缓冲（2.4 节同款病因）。修复：重试改为"退出等通知再来"（事件驱动化，4.3 节的手段），大缓冲移出栈。复测：网络任务降到半成，水位回到健康线。解读：这张表一次暴露了三个层面的信息——余量层（空闲够不够）、归因层（大户能不能解释）、资源层（水位有没有红线）。读表的三问固定化，就是团队的日常体检流程。变式：守护任务占比异常偏高时，病灶方向完全不同——按 6.1 节的回调纪律查（某回调干了重活）；统计任务自己的占比高企则是另一个方向（拍快照太频繁或表太大）。
⚠️ 统计功能的两个配置坑：计数器频率不足（任务占比全是噪声，短任务齐刷刷显示零）；忘记开跟踪设施宏（统计功能静默失效或编译报缺失字段）。前者最阴险——数字看起来"合理"，其实毫无意义。启用后先用一个已知负载（如每秒翻转一千次引脚的任务）验证计数准确性，再信数字。
四、从面板到趋势：量产设备的观测
开发期的面板靠调试串口，量产设备的观测要走另一条路：程序化接口加定期上报。设计要点三个：节流——诊断字段按小时级上报，异常时刻（分配失败、水位触线）即时上报，别让观测本身成为负荷；结构化——上报的是字段不是文本，云端可画趋势（水位随版本变化、负荷随温度变化）；带版本——每条记录带固件版本号，跨版本的对比是发现"优化回归"的唯一手段。观测体系至此完成从"调试器里看一眼"到"数据资产"的升级，第 8 章的性能优化将直接消费这些趋势数据。
本节要点回顾
- 记账发生在切换点：高精度计数器读差值归因到被换出任务，业务代码零插桩；
- 计数器频率至少十倍于滴答，且启用后要用已知负载验证，否则数字是无意义的噪声；
- 读表三问：空闲够吗、大户能解释吗、水位有红的吗——三问即日常体检流程；
- 空闲占比的两个陷阱：钩子里的隐形工作、中断时间不在任务口径——修正后再谈余量；
- 快照要冻结调度且在低优先级任务里拍，量产观测走程序化接口加节流上报加版本标识；
- 统计是汇总口径，要看每次切换的细节得用下一节的追踪录制。
