3.2 地图服务器架设

3.2 地图服务器架设

本节摘要：发布 OGC 服务要地图服务器。本节讲 GeoServer 等主流服务器、怎么架设、怎么发布服务——把数据变成可访问的服务。

本节导航

阅读完本节，你应当能够：

1. 选合适的地图服务器
2. 架设 GeoServer
3. 发布 WMS/WFS 服务

概念脉络

一、主流地图服务器

GeoServer 是开源首选，功能全、社区活跃、文档好。

二、架设 GeoServer

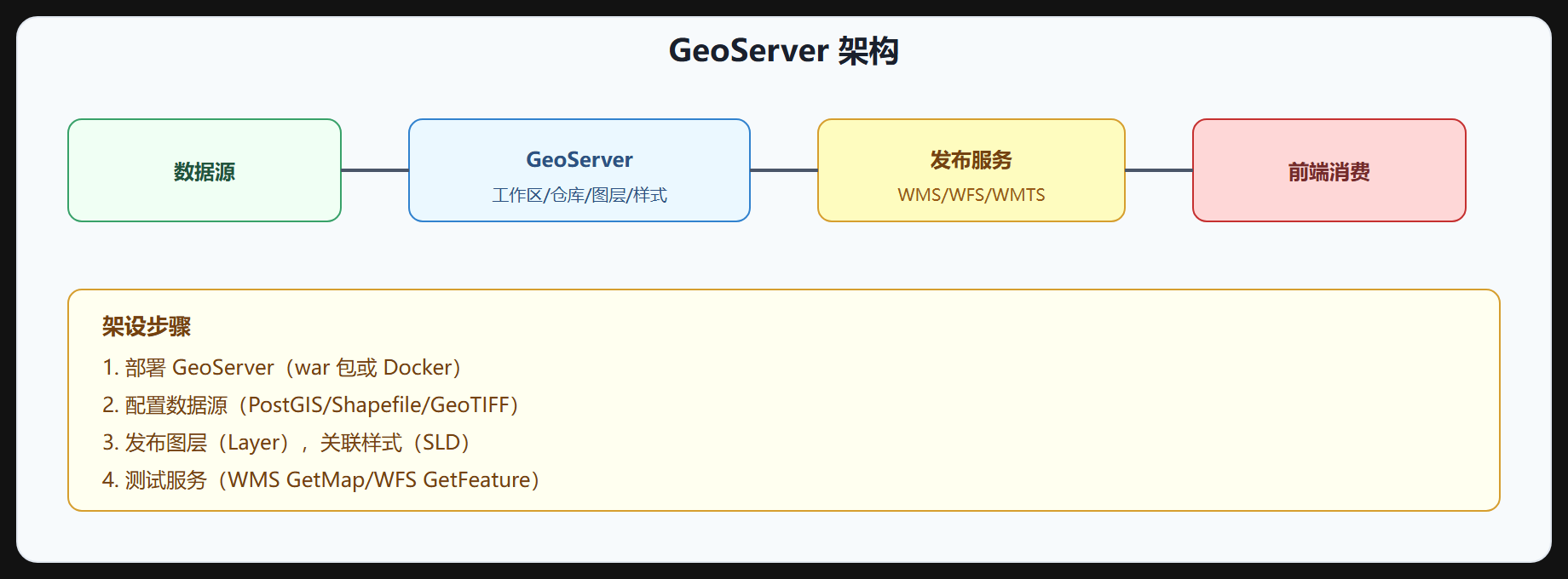

图 3-2 地图服务器架构

# Docker 部署 GeoServer
docker run -p 8080:8080 kartoza/geoserver
# 访问 http://localhost:8080/geoserver/web
​

三、发布服务流程

1. 建工作区（Workspace）：逻辑隔离不同项目
2. 加数据源（Store）：连接 PostGIS/Shapefile 等
3. 发布图层（Layer）：从数据源选表/文件发布
4. 配样式（SLD）：用 SLD 定义符号化（颜色、线宽）
5. 测试：用 Layer Preview 看 WMS/WFS 输出

四、样式 SLD

SLD（Styled Layer Descriptor）是 OGC 样式标准，XML 格式定义怎么渲染：

<FeatureTypeStyle>
  <Rule>
    <PointSymbolizer>
      <Graphic><Mark><WellKnownName>circle</WellKnownName>
        <Fill><CssParameter name="fill">#ff0000</CssParameter></Fill>
      </Mark></Graphic>
    </PointSymbolizer>
  </Rule>
</FeatureTypeStyle>
​

GeoServer 也支持用 CSS/YSLD 等更简洁的样式语法。

五、生产部署要点

• 反向代理：Nginx 在前，GeoServer 在后，加 HTTPS 和限流
• 缓存：GeoWebCache 内置瓦片缓存，或外层用 CDN
• 监控：监控服务可用性、响应时间、QPS
• 安全：认证授权，敏感图层限访问
• 资源：JVM 堆调大，多实例负载均衡

六、性能优化

• 瓦片缓存（GeoWebCache）减少重复渲染
• 数据库加空间索引加速 WFS
• 大数据用矢量瓦片，避免每次渲染
• 静态图层预渲染成瓦片

⚠️ 常见坑：GeoServer 直接暴露无缓存——每次请求都重新渲染，慢。用 GeoWebCache 瓦片缓存，或预渲染瓦片。

💡 关键直觉：GeoServer 是开源地图服务器首选，连数据源→发布图层→配样式→出服务。生产加反向代理、缓存、监控、安全。

七、连接 PostGIS 数据源

GeoServer 发布数据库图层时，数据源配置有几个高频踩坑点：

1. 字符编码：中文属性乱码通常是数据库连接串或图层编码没设成 UTF-8，PostGIS 数据源里把"Connection timeout"等参数外的编码项设对，属性查询就正常。
2. 坐标系声明：GeoServer 读取 PostGIS 图层时用 SRID 判断坐标系。如果表里几何 SRID 是 0，发布后图层会无法叠加，需要在 SQL 视图里显式 ST_SetSRID。
3. SQL 视图：当一张表不够用、要 JOIN 或按条件过滤时，用 GeoServer 的 SQL View 功能，把一段 SQL 存成虚拟图层，比维护中间表灵活。

-- 一个典型的 SQL 视图定义（在 GeoServer 数据源里配）
SELECT p.id, p.name, p.geom
FROM parcels p
JOIN districts d ON ST_Contains(d.geom, p.geom)
WHERE d.name = '%district%'
​

八、发布后的验证清单

发布完成不要直接交付，按清单验证：

1. 用 Layer Preview 预览 WMS 图层，确认图形位置和底图对齐。
2. 请求 WFS GetFeature，确认能取到要素，属性字段和中文正常。
3. 查看 GetCapabilities，确认坐标系和格式声明正确。
4. 用 OpenLayers 写个最小页面连一下，确认跨域配置没问题。
5. 测一下 WMTS/瓦片请求，确认 GeoWebCache 在产生缓存。

九、生产架构示例

一个中等规模 GIS 服务的部署形态通常是三层：

Nginx（80/443，HTTPS + 静态资源 + 缓存）
  ├── /geoserver → GeoServer 实例（多实例可负载均衡）
  └── /tiles    → GeoWebCache 瓦片（可切到对象存储）
​

# Nginx 反向代理 GeoServer 的简化配置
server {
  listen 443 ssl;
  location /geoserver/ {
    proxy_pass http://127.0.0.1:8080/geoserver/;
    proxy_set_header Host $host;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  }
}
​

要点：GeoServer 进程别直接暴露公网，由 Nginx 统一收口；瓦片层可以前置 CDN，静态瓦片命中后源站压力很小；GeoWebCache 磁盘缓存目录要规划好容量，满了要清理策略。

十、常见故障排查

• 服务启动不了：多半是端口被占或 JVM 堆配置过大。看启动日志，把 CATALINA_OPTS 里的堆内存调到机器一半以内。
• 图层显示空白：先看数据源连接是否成功（数据预览页），再看坐标系是否一致，最后看样式是否把符号设置成了透明。
• 中文乱码：检查数据库连接编码、图层编码、字体是否支持中文。
• 跨域报错：前端直接请求时配置 CORS，GeoServer 自带 CORS 过滤器，确认没被防火墙拦。

十一、多实例与集群

当单个 GeoServer 扛不住时，扩到多实例：

• 水平扩展：多个 GeoServer 实例共享同一个数据库和瓦片目录，前面加负载均衡。GeoServer 的配置（样式、数据源）要同步，可以挂共享存储或自动同步脚本。
• 无状态化：避免把临时文件写进本地磁盘，会话和缓存外置，实例才能任意加减。
• 瓦片预热：上线前对重点区域提前生成瓦片，避免用户首次访问时大量渲染请求压垮服务。

十二、安全与合规

地图服务的安全不只是登录认证：

• 数据脱敏：高精度数据按权限降级输出（如军事设施模糊化、坐标扰动）。
• 服务鉴权：敏感图层走 token 或 IP 白名单，公开图层才放开。
• 合规审查：涉密和测绘成果按国家法规管理，发布前确认数据等级和审批流程。

一节小结

• 主流服务器：GeoServer（首选）、MapServer、QGIS Server、ArcGIS Enterprise。
• 架设：Docker 部署，建工作区→加数据源→发布图层→配样式→测试。
• SLD：OGC 样式标准，XML 定义符号化，GeoServer 也支持 CSS。
• 生产部署：反向代理、GeoWebCache 缓存、监控、安全、JVM 调优、负载均衡。
• 性能：瓦片缓存、空间索引、矢量瓦片、预渲染。

下一节讲瓦片技术——服务加速的关键。
