5.1 2D 渲染管线与画面构成

5.1 2D 渲染管线与画面构成

本节摘要：2D 画面的生成路径是"画布项分层排序 → 依变换合成 → 视口裁剪 → 后期处理 → 屏幕呈现"。理解这条路径，精灵错位、闪烁、消隐这类画面问题就能按层次定位。瓦片地图是 2D 场景的地形骨干，光照与后期效果给平面画面注入体积感。本节自底向上拆解这条管线，并给出常见画面问题的排查层次表。

先给定义，再展开：渲染管线指画面从数据变成屏幕像素的完整加工路径；画布项是 2D 世界里一切"能被画出来"的东西的基类——精灵、瓦片、粒子、多边形都是它的后代。Godot 的 2D 不是拿 3D 管线模拟的，它有独立的像素坐标系与独立的渲染路径，这是它做 2D 游戏特别顺手的底层原因。

画面的四层加工

一帧 2D 画面要过四道工序，每道都可能成为问题来源。

**第一道：分层与排序。**每个画布项带一个层级值，决定它画在别人上面还是下面；同层之内按树中次序排队。层级与树序共同构成"绘制顺序"这个二维排序空间——角色被地板盖住、云朵穿到山后面，问题都出在这一道。

**第二道：变换合成。**每个画布项有自己的位置、旋转、缩放，子项的变换在父项之上叠加。这个机制让"轮子跟着车走、手臂跟着身体走"自动成立，代价是层级挂错时错位会级联放大——手臂挂到场景根上，身体怎么动手臂都纹丝不动。

**第三道：视口裁剪。**视口是取景窗口，只画窗口内的东西。窗口外的画布项整体跳过，这是天然的剔除优化；相机在 2D 里本质是"移动取景窗口"，而不是移动物体。

**第四道：后期处理。**所有东西画完之后，整体画面还可以被统一加工——辉光、色彩调整、模糊。2D 项目用得克制，但受击闪红、关卡色调这两招很常用。

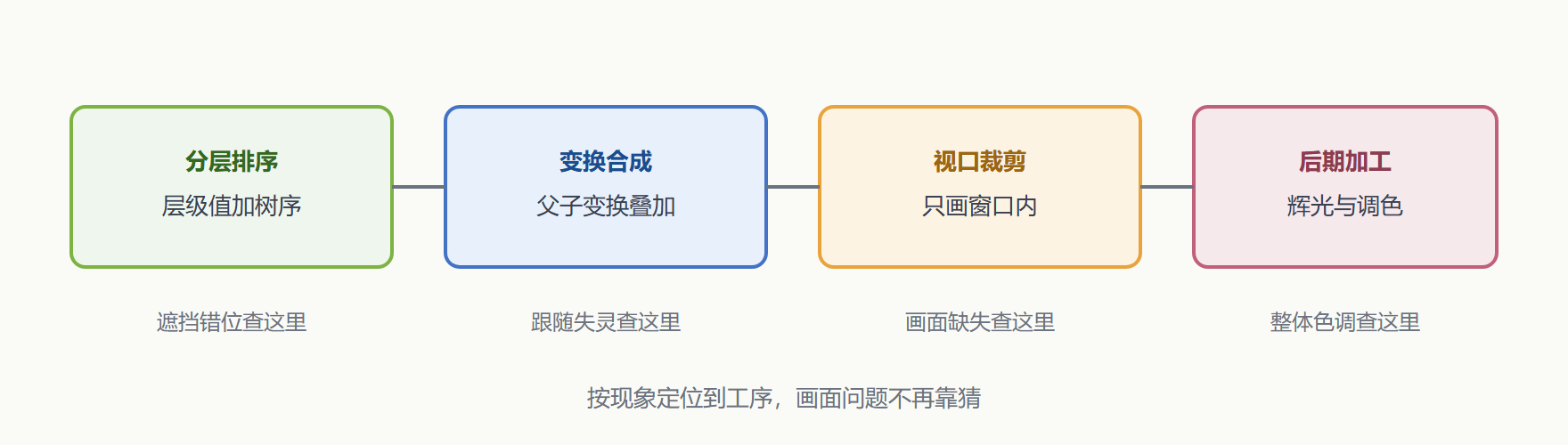

图 1 2D 画面生成的四道工序

像素艺术的两条铁律

做像素风 2D，两条规则能避开九成画面瑕疵。**铁律一：贴图过滤设为最近邻。**默认的线性过滤会在放大时把像素边缘糊成毛边，像素风要的是锐利方块，导入设置里把过滤关掉即可。**铁律二：贴图导入后禁用压缩或用无损压缩。**有损压缩会在纯色块之间揉进噪点，像素画面立刻显脏。

再加一条经验：整数的缩放倍率与整数的世界坐标能保持像素网格一致；半像素偏移是"画面总有点糊"的常见病因。镜头移动若引起像素抖动，把相机对齐到整数像素（或做体素对齐的平滑处理）是标准解。

瓦片地图：地形的高效画法

2D 关卡的地面墙壁几乎都用瓦片地图画——一张瓦片集按网格铺出整个世界。它省内存（同样的砖只存一份）、便于编辑（刷子一刷一片）、天然适合碰撞（物理层跟网格对齐）。

现代版本的瓦片系统支持多层（地形层、装饰层、碰撞层分离）与地形画笔（画一笔自动接边）。渲染上要建立一个意识：瓦片地图虽由成千上万格组成，渲染端按层合并处理，所以层越少越快——把"永远不动的东西"尽量归并进同一层，把"要动态改的"（比如可挖掉的矿脉）放独立层或独立区域。

物理与瓦片的配合是"深井矿工"的挖掘玩法基础：瓦片自定义数据标记每格的矿石类型，挖掘时按格修改瓦片数据，同时发信号给背包系统。这套"数据在瓦片、行为在信号"的模式在 5.3 展开。

2D 光照与后期：克制的立体感

平面画面要体积感，2D 光照系统是最趁手的工具：放置光源节点，设定颜色与能量，配合法线贴图材质，砖墙与角色就能呈现凹凸明暗。用好的关键是克制——光源数量直接影响开销，两三个主光源加环境光，通常好过十几盏小灯。

法线贴图在这里值得多说一句：它给平面贴图附加"表面朝向"信息，光源角度一变，凹凸明暗随之变化——像素砖墙在矿灯扫过时呈现真实的起伏感。制作成本不低（需要为每张贴图配套法线版本），所以策略上要挑重点：主角与近景道具用法线，大面积背景用普通贴图加环境光，观感与成本的平衡点就在这。

# 光源呼吸：矿灯的明暗节律
func _process(delta: float) -> void:
    var t := Time.get_ticks_msec() / 1000.0
    %Lamp.energy = 1.2 + sin(t * 2.0) * 0.15
​

后期效果里 2D 最常用的是色彩调整与辉光：给关卡一个整体色调（矿井偏冷、地面偏暖），通关瞬间提亮饱和度，情绪的转换比任何文字都直接。注意后期是全屏加工，移动端要评估开销（第 9 章）。

画面问题排查层次表

排查的实际操作有个顺序技巧：先问"问题是局部的还是全局的"。局部问题（某个精灵不对）查排序与变换两道工序；全局问题（整屏发灰、黑边）查视口与后期两道。二分一次，嫌疑范围就砍半——这比按表格从上往下试快得多。另一个技巧是"二分法删场景"：画面出现诡异遮挡时，把场景树一半节点临时隐藏，问题还在就继续对半删，几次就能锁定肇事节点，比肉眼数层级快。

视口拉伸设置值得单独一句：2D 项目常见三种策略——保持宽高比留黑边（画面不变形）、拉伸填满（可能变形）、按视口宽度适配（控件按比例缩放）。像素游戏通常选第一种配合整数倍缩放；要全屏铺满的现代风界面选第三种。这个设置在项目第一天就定，后期改会牵动所有界面的适配假设。

⚠️ 常见坑：所有画布项层级都用默认值，靠拖动树序控制前后。场景一复杂就频繁打架，且与"结构含义"的树序互相干扰。好习惯是约定层级分段：背景十以下、地形二十、实体三十、特效四十、界面另走控制分支。

本节要点回顾

• 四道工序：分层排序、变换合成、视口裁剪、后期加工；画面问题按工序定位，不靠猜
• 像素两铁律：最近邻过滤加无损压缩，整数缩放保网格
• 瓦片地图：省内存易编辑，层数越少越快，可动与不动分层放
• 2D 光照克制用：少量主光源加环境光；后期做情绪，移动端先评估
• 层级分段约定：背景地形实体特效各占一段，树序留给结构语义

画面会画了，接下来解决"东西怎么动、怎么撞"——下一节进入 2D 物理。
