6.1 3D 渲染管线与环境光照

6.1 3D 渲染管线与环境光照

本节摘要：3D 画面的生成链路是"几何与材质 → 光照计算 → 后期加工 → 屏幕"，链路的第一决策是渲染后端三选一，第二决策是全局光照方案。环境节点承担"大气控制器"角色，雾效与后期效果制造感知真实。本节讲清这些决策的性能契约与调校方法，合并讲解原书"环境与后期处理"一节的内容。

把时间拨回 4.0 发布前后：引擎把渲染后端从单一图形接口改为多后端架构，押注新一代接口、同时为低端设备保留退路——这场豪赌的结果决定了今天 3D 项目的第一道选择题。理解这段背景，后端选择的逻辑就不再是背参数，而是看懂一组工程取舍。

第一道选择题：渲染后端

三个后端对应三类目标平台，性能契约差异巨大：

选型的第一原则是按目标平台的下限倒推，而不是按开发机的上限顺推。桌面开发机上跑前向加流畅，不代表中端手机扛得住；反之，全用兼容后端又浪费了桌面机能。立项时锁定目标设备清单，后端跟着清单走。好消息是后端切换是项目级设置，场景资产不用重做；坏消息是各后端支持的特性集不同，开发中期换后端要过一遍特性差异表。

第二道选择题：全局光照

直接光好懂（灯照到的地方亮），环境光的"间接感"则是画面质感的分水岭——墙面被地面反光映亮的那一层微光，是真实感的隐形来源。引擎提供几套方案：

实时探针体（SDFGI 之类）：运行时动态计算，开箱即用，光照随场景变化即时更新；代价是持续的性能开销，中端设备吃力。烘焙光照贴图：把静态光照预计算进贴图，运行时几乎零开销，画质极高；代价是场景静态部分不能动、烘焙流程要接入管线。简单环境光：最便宜的天光近似，小场景与卡通风够用。

选择逻辑一句话：静态场景用烘焙换画质，动态世界用实时方案换灵活，预算紧用环境光保底。大型项目常见组合拳——室外远山用探针体、室内战斗用烘焙加几张动态灯。

材质：基于物理的三参数

3D 材质的世界语是"基于物理的渲染"（简称 PBR）：用金属度、粗糙度、高光三个参数描述表面如何反光。三参数的效果用直觉记：

• 金属度拉满，表面像金属——反射环境色，自身颜色即反光色
• 粗糙度拉满，表面像磨砂——高光散成一片哑光；压低则像镜面，高光凝成锐点
• 高光调非金属的反光强度，多数材质保持默认即可

# 运行时调材质：矿洞深处的湿滑岩壁
var mat := %Rock.get_active_material(0) as StandardMaterial3D
mat.roughness = lerpf(mat.roughness, 0.35, delta * 2.0)   # 越深越湿
mat.metallic = 0.0
​

PBR 的工作流红利在"物理一致"：同一组参数在任何光照环境下都呈现合理的观感，美术资产可以跨场景复用而不用逐场景调色——这在 2D 手绘贴图时代是不可想象的。

环境节点：场景的大气控制器

世界环境节点是 3D 场景的"空气"。它统管背景、环境光、雾、色调映射。常用的三段式打法：

**第一段，背景与天光。**室内场景背景直接给深色，室外用天空材质——天空不仅被画在远处，还是环境光的来源，天色即整体色温。

**第二段，体积雾。**3D 的雾不是平面滤镜而是空间中的介质：光穿过雾发生散射，灯锥在雾里现形。矿井场景里一束顶光打进浮尘，氛围瞬间成立——这是 2D 光照做不到的维度。雾的性能与分辨率挂钩，移动端要降档。

**第三段，色调映射与辉光。**色调映射把高动态的光压进屏幕可显示的范围，选对模式，画面从"发灰"变"通透"；辉光让高亮区域柔光溢出，夜晚灯牌、熔岩边缘全靠它。两者都是全屏后期，开销与分辨率线性相关。

⚠️ 常见坑：场景里没有环境节点，画面像蒙了层灰。3D 场景的默认环境极朴素，"发灰发闷"的第一嫌疑人永远是世界环境缺失或环境光能量为零——先补环境，再怀疑别的。

屏幕空间技术：真实感的高级来源

一类高级效果统称"屏幕空间"技术——只利用当前画面能看见的信息做近似。屏幕空间反射让湿地面映出角色倒影，屏幕空间环境光遮蔽让墙角家具缝隙自然变暗。它们视觉效果好、接入成本低，但两个边界要懂：画面里看不见的东西无法参与计算（背后的反射不存在），性能随分辨率线性上涨（4K 屏上开销翻倍）。桌面项目开着锦上添花，移动项目按预算取舍。

一个完整的画质决策演练

把本节所有决策装进一个假想场景过一遍，检验知识是否串起来了。需求：一款中端手机为基准的 3D 冒险游戏，室内矿井加室外小镇两类场景。决策链：后端选移动端（按目标平台下限倒推）；全局光照用组合拳——室外小镇烘焙光照贴图（静态建筑换高画质），室内矿井用实时探针体（矿灯随玩家移动，光照必须动态）；材质上给岩石用高粗糙度低金属度、给矿石用低粗糙度中金属度制造湿润反光；环境上矿井用体积雾加暖色矿灯、小镇用清晨天光加淡雾；屏幕空间技术在发布前按真机帧率决定开关。注意这条决策链的形状：每个决策都引用了目标平台或场景需求，没有一个决策引用"我喜欢"——这正是画质工程与随手调参的分界线。

反过来看错误示范：全开最高画质、全部实时光照、体积雾拉满，桌面开发机上惊艳，中端手机上十几帧。回退时才发现每个开关在哪都不知道。防御办法就是本节的决策链：立项时把这条链写进项目文档，画质承诺从一开始就有出处。

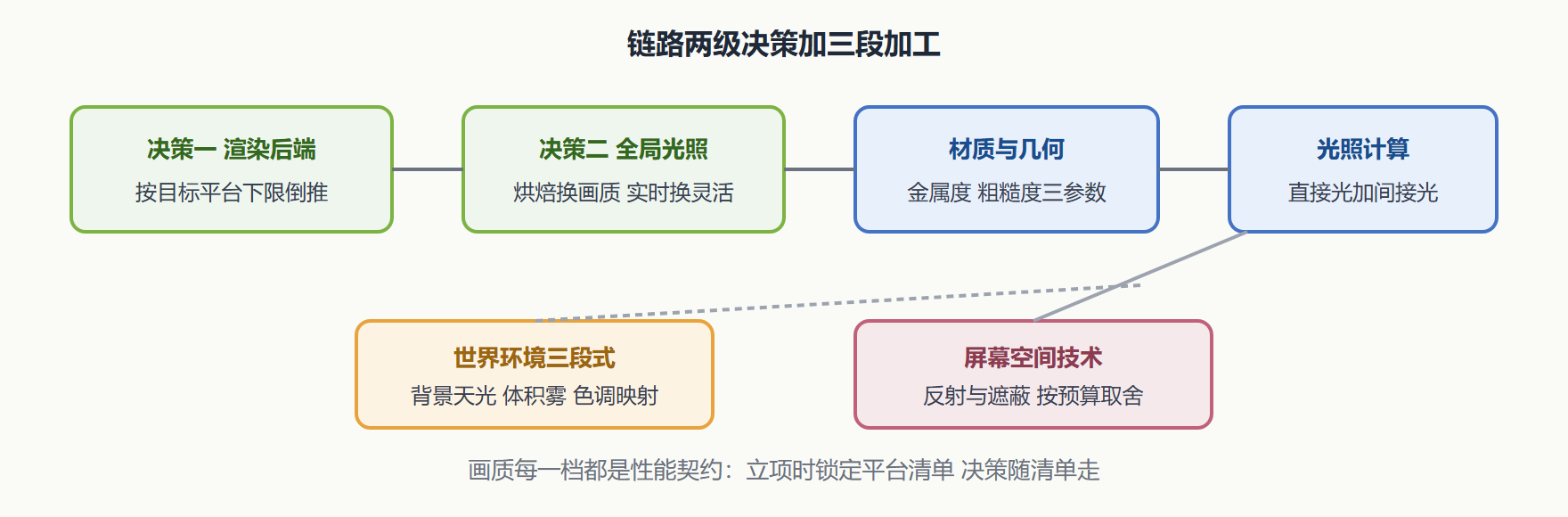

图 1 3D 画面生成链路与决策点

本节要点回顾

• 后端三选一：前向加、移动端、兼容；按目标平台下限倒推，中期切换要过特性差异表
• 全局光照谱系：静态烘焙换画质、动态实时换灵活、环境光保底；大型项目组合使用
• PBR 三参数：金属度粗糙度高光，物理一致让资产跨环境复用
• 世界环境三段式：背景天光定色温、体积雾造氛围、色调映射加辉光出通透
• 屏幕空间技术：效果好接入易，边界在"看不见的不算"与分辨率线性开销
• 发灰第一嫌疑人：环境节点缺失或环境光为零，先补环境再查别的

画面链路齐了，下一节让 3D 世界动起来：运动范式、导航寻路与关节约束。
