本节摘要：顶点处理是管线的第一站，也是第一个可编程阶段。顶点着色器对每个顶点并行执行，核心职责是把模型空间坐标经过模型、观察、投影三次矩阵变换送入裁剪空间，并顺路传递和衍生各种顶点属性。本节完整解剖这条变换链，手算一个真实顶点的旅程，解释透视除法为什么放在着色器之后，并给出「非均匀缩放导致光照错乱」这一经典病变的病理。这是第 4 章变换数学的前哨站。

把一个顶点放上解剖盘

先明确这一站的输入输出。输入：一串顶点流，每个顶点带着若干属性——位置、法线、纹理坐标，以及你自己定义的任意数据。输出：裁剪空间坐标（4 分量，含 w）加一组插值用的输出属性。中间干活的，是你写的顶点着色器——注意它「对每个顶点各自独立执行」，成千上万个顶点的变换同时在 GPU 的并行单元里发生，着色器代码里看不到循环，循环在外面。

这里有个初学者最常见的误解要立刻纠正：顶点着色器看不到三角形。它眼里的世界只有一个个孤立的顶点，知道「这个顶点在哪、带什么属性」，不知道「这个顶点和哪两个顶点连成三角形」。三角形的概念要到下一站图元装配才诞生。这个认知很重要——凡是「需要知道邻居」的算法（比如按面法线平滑顶点法线），都不能在顶点着色器里做。

变换链：顶点的五段旅程

顶点位置要穿过一连串坐标系，每一段都对应一次矩阵乘法。先看全景图，再手算一遍。

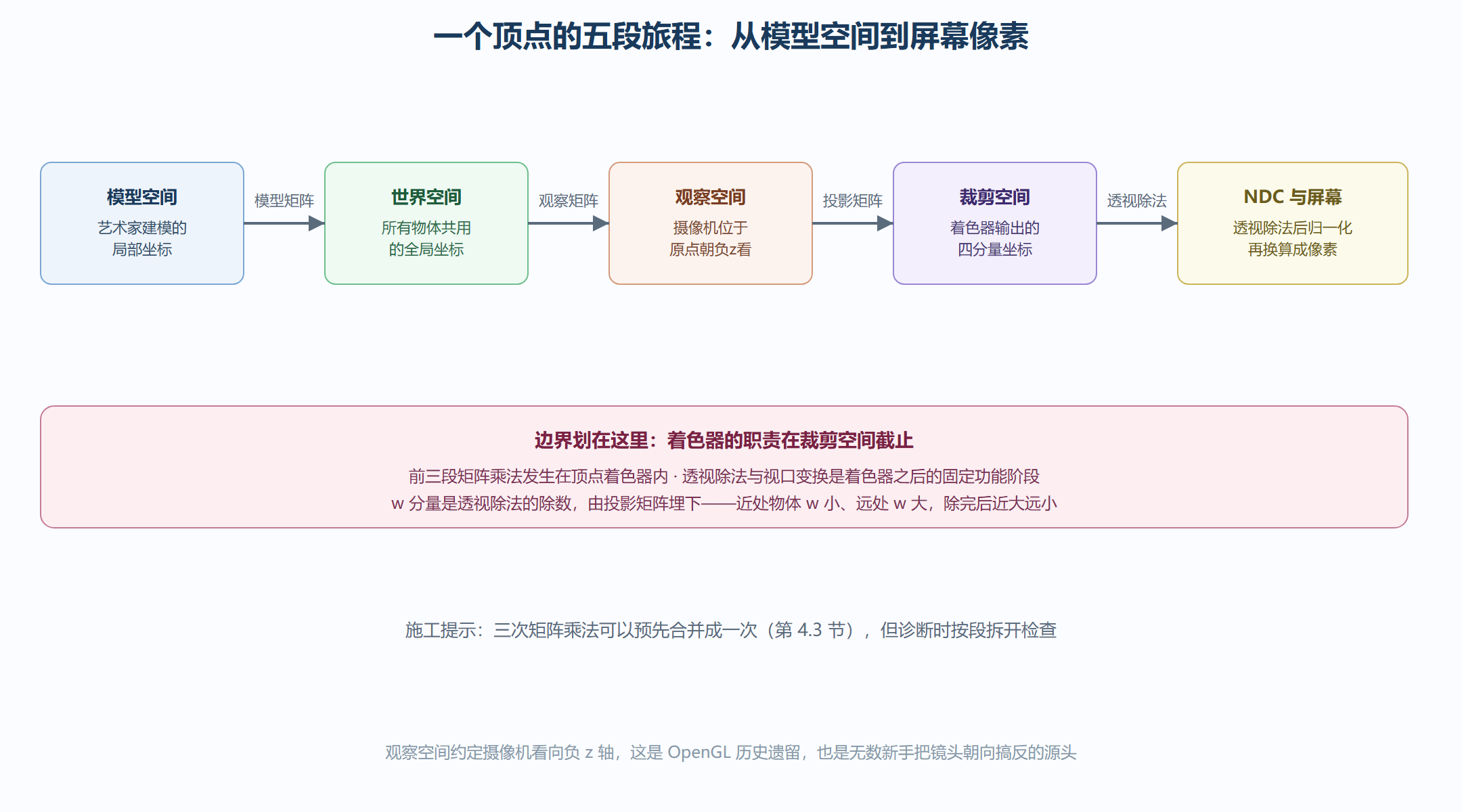

图 2-1 顶点坐标的变换链：五段旅程与三个换乘车

每段旅程的要点：模型矩阵把「物体自己的坐标」翻译到「世界坐标」（物体的摆放位置与姿态）；观察矩阵把世界翻译成「以摄像机为原点」的视角（摄像机后退等效于物体前移）；投影矩阵把观察空间的可视区域——一个视锥体——压成裁剪空间的标准范围。这三步在顶点着色器里完成，通常合并写成一个矩阵与位置的乘法。

手算一遍：透视除法在除什么

抽象链条不如亲手算一次。取一个顶点，模型空间坐标 (0, 0, -5)（在摄像机前方 5 个单位，模型恰好放在世界原点，于是模型矩阵是单位矩阵可以忽略）。假设观察矩阵也不动它，投影矩阵按视场角 45 度、屏幕宽高比 1、近平面 0.1、远平面 100 构造。手算结果是裁剪空间坐标约为 (0, 0, -5.05, 5.0)——注意第四个分量 w 变成了 5.0。

透视除法随即把 x、y、z 都除以 w：得到 (0, 0, -1.01, 1)。这就是 NDC（标准化设备坐标）。再经过视口变换，x、y 映射到屏幕像素坐标，z 映射到深度缓冲的取值范围，一个顶点就落到了屏幕上。

这个手算揭示了两件事。其一，w 不是摆设：透视投影矩阵特意构造出「w 等于观察空间深度的负值」的效果，除以 w 之后，同样大小的物体离得越远、除数越大、投影后越小——「近大远小」的全部魔法就藏在这一次除法里。其二，透视除法不能在顶点着色器里做：因为裁剪需要发生在除法之前。裁剪空间的价值在于「x、y、z 都落在一个以 w 为尺度的范围内」这个判断很容易执行（负 w 到正 w 之间），除完之后再裁剪反而要处理除以零等麻烦。这就是为什么着色器只输出到裁剪空间为止。

属性传递与一次经典病变

顶点着色器不只算位置。法线、纹理坐标、颜色都要从它手里过，而其中法线有个著名的陷阱。法线用于光照计算，需要从模型空间变换到世界空间——直觉上用模型矩阵即可。但只要模型带非均匀缩放（比如把正方体压扁成砖块），模型矩阵会破坏法线与表面的垂直关系，直接用它变换法线，光照立刻错乱：明明朝上的面看起来一半亮一半暗。

病理：非均匀缩放矩阵作用于「垂直于表面的向量」时不再保持垂直。药方：用模型矩阵的逆转置矩阵变换法线。GLM 里就是 glm::transpose(glm::inverse(model))，一次预计算，随 uniform 上传。这个坑发病率极高，因为症状（光照不均匀）很难第一时间联想到变换环节——记住这条病理报告：光照错乱先查法线矩阵。

// 顶点着色器骨架：位置走完整变换链，法线走逆转置链
#version 330 core
layout (location = 0) in vec3 aPos;    // 位置属性
layout (location = 1) in vec3 aNormal; // 法线属性

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;
uniform mat3 normalMatrix;             // 模型矩阵的逆转置，CPU 端预计算好

out vec3 FragPos;                      // 传给片元着色器插值
out vec3 Normal;

void main() {
    FragPos = vec3(model * vec4(aPos, 1.0)); // 世界空间位置，供光照用
    Normal  = normalMatrix * aNormal;        // 法线走逆转置，绕开缩放陷阱
    gl_Position = projection * view * vec4(FragPos, 1.0); // 输出裁剪空间
}
​

代码里三个值得驻足的点：normalMatrix 用 mat3 是因为法线是方向不需要平移分量；FragPos 和 Normal 声明为 out，在下一站会被插值后交给片元着色器（插值机制在 2.3 节解剖）；gl_Position 是顶点着色器的法定输出，就是裁剪空间坐标本身。

顶点着色器的其余器官

变换之外，这一站还常承担三类工作。其一，动画：骨骼蒙皮的顶点混合——传入骨骼矩阵数组，按权重把顶点挂到多根骨骼上，每帧在着色器里算变形，避免 CPU 逐顶点重算再上传。其二，程序化位移：波浪水面、摆动草丛，用时间 uniform 加噪声函数直接扰动顶点位置，几何细节零存储成本。其三，细分与几何着色器——可选的后续阶段，把面片细分成更密三角形或按图元重构几何。这三类扩展能力第 4、6 章会各取所需展开，此处先立个路标。

性能上这一站很少成为瓶颈：现代 GPU 的顶点吞吐以每秒十亿计。真正的风险是喂得不对——顶点属性格式选错（比如用全精度浮点存可以半精度存的数据）会拖累带宽，海量重复顶点不做索引复用会浪费计算。这些属于第 3 章缓冲对象和第 6 章带宽优化的管辖范围。

本节要点回顾

• 顶点着色器是逐顶点并行的：看不到三角形，凡需要邻居信息的算法进不来
• 五段旅程三个换乘：模型/观察/投影三矩阵在着色器内，透视除法与视口变换在着色器外
• w 分量承载透视：近大远小来自除以 w；裁剪必须在除法之前，所以着色器止步裁剪空间
• 法线走逆转置：非均匀缩放会让法线病变，光照错乱先查 normalMatrix
• 顶点站还能做动画与位移：蒙皮、程序化形变是它的常见副业

下一站，孤立的顶点将被组装成三角形，再被切成片元网格——图元装配与光栅化，管线里最像「流水线」的一段。
