3.1 缓冲对象：VBO、VAO与EBO

3.1 缓冲对象：VBO、VAO与EBO

本节摘要：缓冲对象是 GPU 侧的字节数组，是几何数据进入管线的唯一现代通道。本节解剖 VBO（顶点属性数据）、EBO（索引复用）、VAO（顶点布局的打包记录）三者的分工与关系，给出交错布局的完整配置代码，算清索引复用的经济账，并延伸到 UBO 与 SSBO 这两个着色器侧的进阶容器。绑定三段式是本节的手术刀。

先把三个缩写摆上解剖盘

初学者最容易被这三个「O」打晕，因为旧教程经常把它们混着讲。分工其实一句话能说清：VBO 存数据，EBO 存索引，VAO 存「怎么取数据」的说明书。

VBO（顶点缓冲对象）就是一块显存里的字节数组，内容是你上传的顶点数据。它自己不知道这些字节是位置还是颜色——字节就是字节。EBO（索引缓冲对象，也叫 IBO）也是字节数组，内容是一串下标，告诉管线「第几个三角形用第 8、3、11 号顶点」——让共享顶点只存一份。VAO（顶点数组对象）不存几何数据，它存的是配置：哪个属性从哪个 VBO 的哪个偏移读、间隔多少、什么格式——把一整套顶点布局记录打包成一个对象，之后每次绘制只要绑定这一个 VAO，布局全部自动就位。

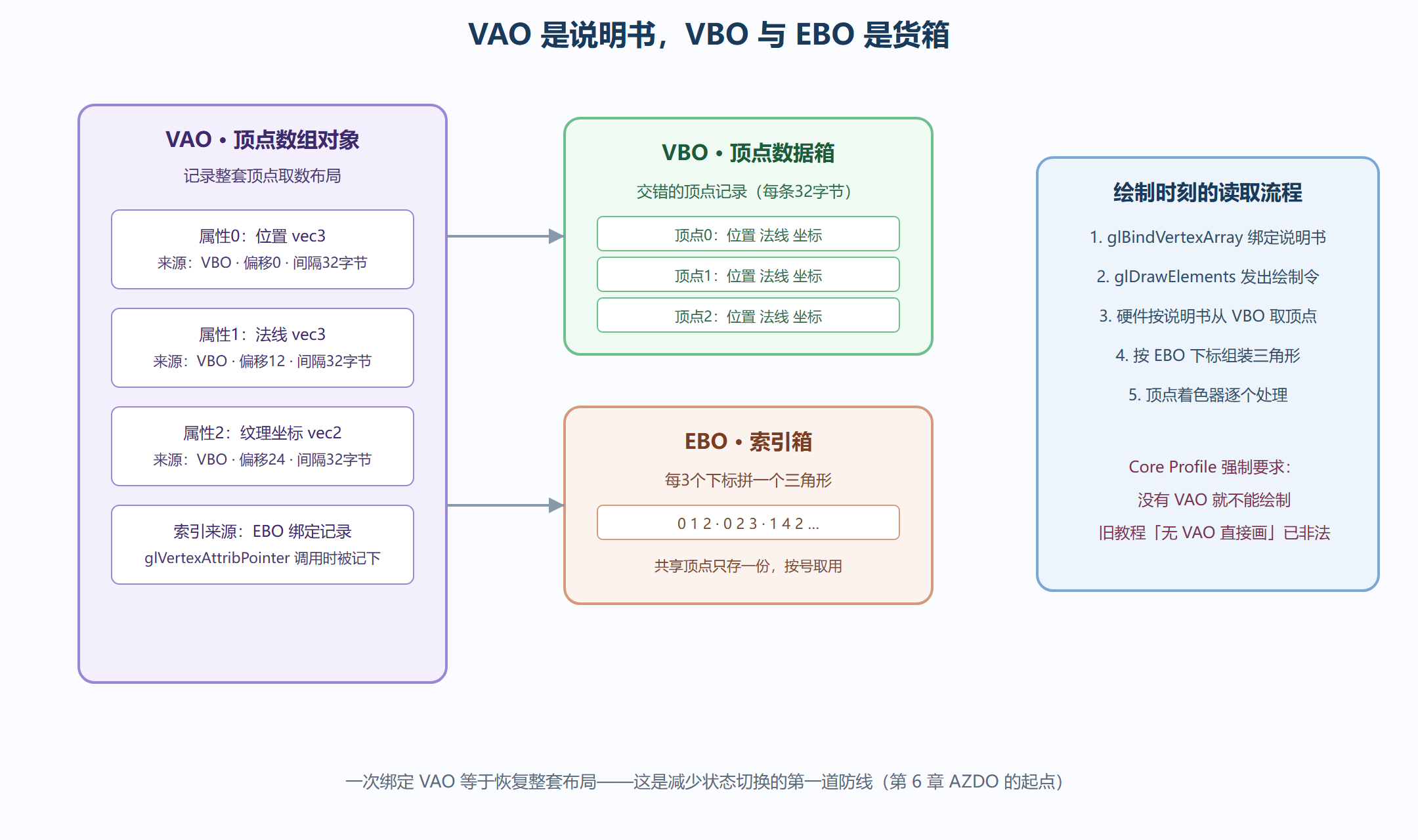

图 3-1 VAO、VBO、EBO 的解剖关系：说明书与货箱

交错布局：完整配置过程

假设每个顶点存位置（3 浮点）、法线（3 浮点）、纹理坐标（2 浮点），共 8 个浮点 32 字节交错排列。完整配置代码：

float vertices[] = { /* 位置xyz 法线xyz 坐标uv 交错，每顶点32字节 */ };
unsigned int indices[] = { 0,1,2, 0,2,3 /* 两个三角形拼一个四边形 */ };

GLuint vao, vbo, ebo;
glGenVertexArrays(1, &vao);
glGenBuffers(1, &vbo);
glGenBuffers(1, &ebo);

glBindVertexArray(vao);                          // 解剖开始：以下配置全部记入此 VAO

glBindBuffer(GL_ARRAY_BUFFER, vbo);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);      // 注意：EBO 绑定也被记进 VAO
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

// 属性0：位置。间隔32，偏移0
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 32, (void*)0);
glEnableVertexAttribArray(0);
// 属性1：法线。间隔32，偏移12
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 32, (void*)12);
glEnableVertexAttribArray(1);
// 属性2：纹理坐标。间隔32，偏移24
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 32, (void*)24);
glEnableVertexAttribArray(2);

glBindVertexArray(0);                            // 解剖结束，封存说明书
​

三个细节决定这段代码的理解深度。第一，glVertexAttribPointer 的「间隔」参数是到下一个顶点同属性的字节数，「偏移」是本属性在顶点记录内的起点——交错布局因此得名：一个顶点的所有属性挤在一起，对 GPU 缓存友好（取一个顶点顺带全拿到）。第二，EBO 的绑定被记录进 VAO 是个著名的历史陷阱：解绑 VAO 之前先解绑了 EBO，等于把 VAO 里的索引记录抹掉，下次绑定 VAO 绘制直接报错——解绑顺序：先 VAO 后 EBO。第三，usage 参数（STATIC/DYNAMIC/STREAM）是你对驱动的「使用模式承诺」，静态几何一次上传终身使用，逐帧重写的动态数据另有去处（第 6 章的缓冲流式更新与持久映射）。

绘制时的另一头，顶点着色器里 layout(location = 0) 的编号必须与这里的属性编号对应——数据端的「货位号」和着色器端的「门牌号」由你保证一致，对不上就是属性错乱式黑屏（位置拿成颜色之类的诡异画面）。

索引复用的经济账

索引绘制为什么值得多一个对象？算立方体的账：6 个面 × 每面 2 三角形 × 每三角形 3 顶点 = 36 个顶点记录；但立方体只有 8 个角点。不用索引，28 条记录是纯冗余——顶点着色器为同一个角点白算 4 遍，显存白存 3 份。用 EBO，存 8 个顶点加 36 个下标（下标比顶点便宜得多，可用 16 位整数），顶点着色器算 8 次。角色网格上这个比例更夸张：共享顶点普遍占九成以上，索引复用是「零画质损失的减法优化」。

配套的还有图元重启（索引里插一个特殊重启值，一条索引流画多段不相连的条带）和多实例绘制（一次绘制令画 N 份带逐实例属性偏移的拷贝，第 6 章主角）。它们共同的方向：让一次绘制调用覆盖更多几何，把调用次数压下来。

进阶容器：UBO 与 SSBO

两个后辈容器值得立此存照。UBO（统一缓冲对象）把一组 uniform 打包成显存块，多个着色器程序可以共享同一块——摄像机矩阵这类全场景 uniform 从「每个程序传一遍」变成「写一次全局共享」，换来的是驱动校验和上传的大幅缩减。SSBO（着色器存储缓冲）则是可读写的通用大容器，容量上限远高于 uniform 块，让计算着色器和片元着色器能像访问数组一样存取大块数据——GPU 粒子系统、剔除算法（第 6 章）都建在它上面。两者的 YAML 式总结：UBO 是「共享只读小仓库」，SSBO 是「可读写大仓库」，按数据的方向与体量选型。

💡 关键直觉：缓冲对象家族的演化方向始终如一——减少 CPU 与 GPU 的握手次数。VBO 消灭逐顶点上传，EBO 消灭重复顶点，VAO 消灭逐属性配置，UBO 消灭重复 uniform，第 6 章的间接绘制将消灭逐次绘制调用。握一次手的钱够传一大块数据。

本节要点回顾

• VBO 存数据、EBO 存索引、VAO 存取数说明书：三者分工一句话，缺 VAO 不能画
• 交错布局缓存友好：间隔与偏移的语义要能默写，着色器 location 与属性编号对齐
• 解绑顺序：先 VAO 后 EBO：EBO 绑定记在 VAO 里，顺序反了索引记录被抹
• 索引复用是免费优化：立方体 36 变 8 只是最小案例，角色网格省九成
• UBO 共享只读、SSBO 可读写大块：按方向与体量选型，都是为减少握手

几何数据的通道打通了。下一节解剖管线的另一路补给——纹理：像素数据的多维容器，以及「取一个像素」背后远比想象复杂的采样规则。
