7.1 调试与性能瓶颈定位

7.1 调试与性能瓶颈定位

本节摘要：把「猜」换成「测」需要三件工具的正确组合——调试输出回调接住驱动报错（第一道防线）、帧捕获器冻结一帧离线解剖（画面问题的显微镜）、计时器与剖析器量化提交与管线各站耗时（性能问题的听诊器）。本节给出工具分工表、完整的调试输出接入代码、瓶颈定位决策图与一段真实诊断复盘。6.1 节的定性试验在本节升级为定量流程。

三件工具的分工

分工的逻辑是由廉价到昂贵、由定性到定量：回调是免费的哨兵，永远开着；捕获器只在「画面错」时上场；剖析器动到的运行时开销大，只在「帧率低」的定位期使用，测量完关闭。顺序倒过来（一掉帧就上重量级剖析器）会让你陷进海量数据找不到方向——先用 6.1 节的「藏一半」试验定分岔，再选工具。

第一道防线：调试输出回调

OpenGL 4.3 的 KHR_debug 机制让驱动把警告与错误推给你注册的回调，附带来源（API 调用、着色器编译、性能提示）与严重级别。接入代码：

glEnable(GL_DEBUG_OUTPUT);
glEnable(GL_DEBUG_OUTPUT_SYNCHRONOUS);   // 同步回调：回调栈里能直接断点定位调用处
glDebugMessageCallback([](GLenum source, GLenum type, GLuint id,
                          GLenum severity, GLsizei len, const GLchar* msg, const void*) {
    if (severity == GL_DEBUG_SEVERITY_HIGH)          // 错误级：必须修
        printf("[GL错误] %s\n", msg);
    else if (severity == GL_DEBUG_SEVERITY_MEDIUM)   // 警告级：应当修
        printf("[GL警告] %s\n", msg);
    // 低级别是性能提示与冗余信息，日志里留档即可
}, nullptr);
​

同步位的价值经常被忽视：开启后回调在问题调用发生的现场触发，调试器断点进回调时，调用栈直接指向肇事的那行代码——关掉同步位回调延迟到安全时机，现场就丢了。典型报告举例：「uniform 位置负一静默失败」（4.2 节）、「纹理格式与内部格式不匹配」、「启用了未完成的 FBO」——一大类「能跑但不对」的问题在这道防线上现形。工程纪律：开发构建常开、发布构建关闭（回调本身有成本），严重级别过滤分级处理。

⚠️ 常见坑：把性能提示级消息当错误修。驱动会报告大量「此操作可能降低性能」的低级提示（比如着色器里用了低效指令），全部处理会把精力淹没。按级别分流：错误必修、警告该修、提示留档定期复盘。

第二道：帧捕获器的解剖流程

RenderDoc 一类的工具把一帧的所有命令、状态快照、资源内容冻结下来，离线逐条回放。定位画面问题的标准流程四步：捕获（在问题可见的帧上抓一份）；浏览命令流（绘制调用列表按提交顺序排列，每个调用展开看绑定状态与着色器）；查看输出（选中一个可疑 pass，看它的渲染目标输出——颜色对不对、深度是否全空）；回溯输入（输出错了就查它的输入：纹理内容对吗、uniform 数值对吗、顶点数据对吗）。第 5 章阴影案例的「满屏阴影」如果用捕获器走一遍，两分钟就能看到第二遍采样的深度纹理内容异常——比肉眼猜快一个数量级。它的像素历史功能还能选一个像素，列出「它被哪些绘制影响过、每次测试的成败」——2.4 节的关卡序列在工具里的可视化。

第三道：瓶颈定位的定量流程

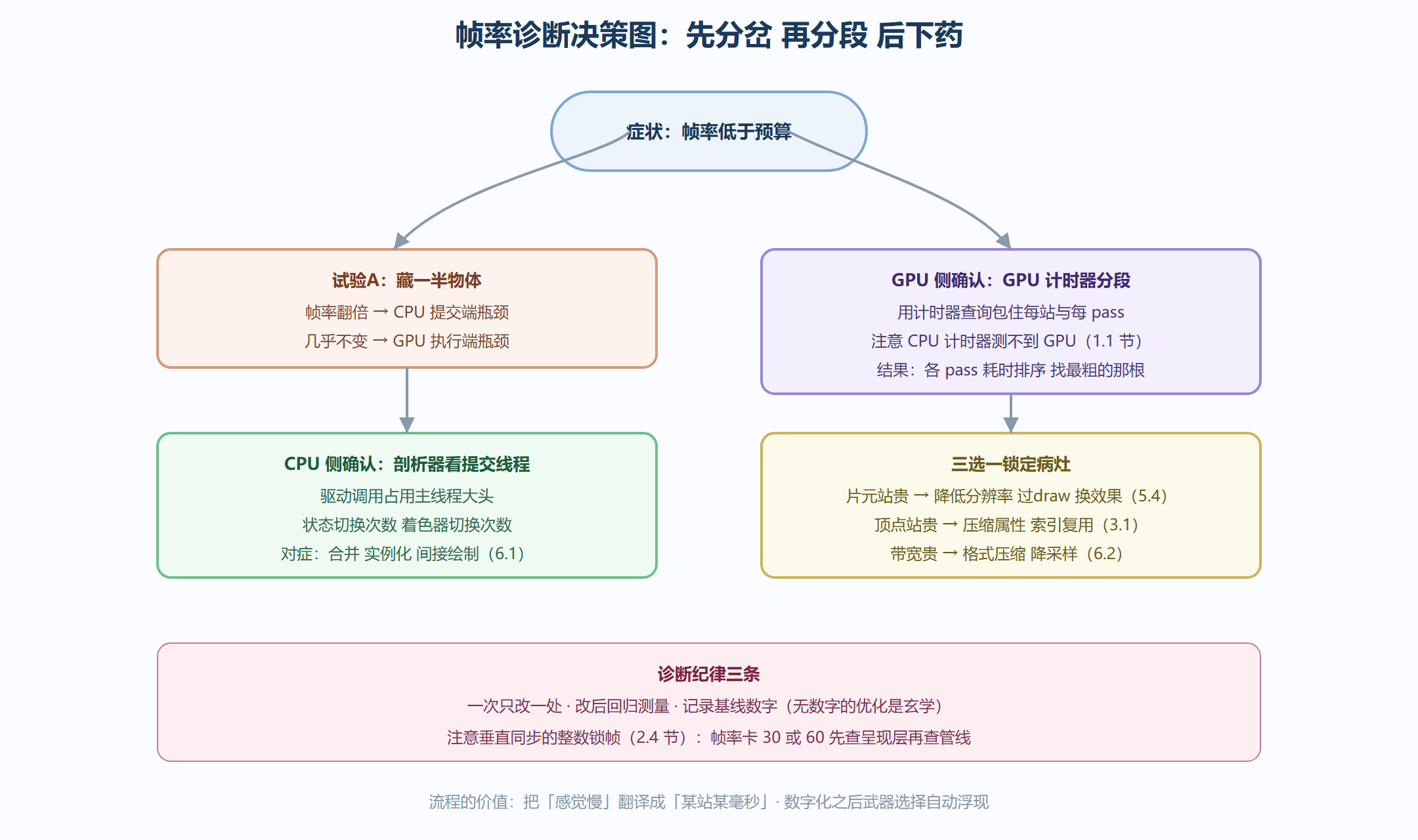

图 7-1 瓶颈定位决策图：从症状到武器

GPU 计时器查询的用法提纲： glBeginQuery 与 glEndQuery 包住要测量的命令序列，之后隔几帧取回（异步模型，立等会阻塞）结果纳秒数。把它包在「阴影 pass」「主渲染 pass」「后处理链」外围，各 pass 的耗时排行一出来，最粗的那根就是解剖对象——再把计时器往细包（着色器内部分段），病灶的分辨率逐级提高。

使用 GPU 计时器有两个容易踩的坑。坑一，取回时机：查询结果要「过几帧再取」，立即取回等于让 CPU 原地等 GPU（1.1 节的同步陷阱在测量环节重演）——标准做法是维护一个查询的环形池，本帧发起、三帧后收割。坑二，测量开销本身：成百上千个查询会占用驱动的查询资源、轻微扭曲被测对象（测不准原理的工程版），粗粒度先测 pass 级，确认可疑的 pass 再往细加密度，别一上来就全管线铺满探针。

💡 关键直觉：诊断工具链的最后一层是人肉纪律——建立「性能日志」：每轮优化前记录基线（各 pass 耗时、帧率、分辨率、GPU 型号），改一处，测一轮，记一行。三个月后回看，这张表会告诉你哪些优化在你的项目里真的有效——比任何网上转载的「优化技巧清单」都可靠，因为它是你自己的数据。

一段真实复盘：偶发掉帧

背景：一个场景平时 120 帧，每隔几秒掉到 40，无规律。操作：藏一半试验显示帧率掉落幅度不变——不是提交量的问题；剖析器看提交线程平稳——排除 CPU；GPU 计时器分段发现掉帧时段「后处理链」耗时从 1.2 毫秒跳到 9 毫秒。检查该时段的资源状态，发现纹理上传与后处理竞争同一条内存总线：后台线程每两秒流式上传一批贴图（用了普通上传而非 6.2 节的持久映射通道），总线被占满，全屏 pass 的采样集体变慢。把上传搬进持久映射缓冲并挪到帧首低峰期，掉帧消失。解读：「偶发」「无规律」的英文拼写通常是「并发资源竞争」——计时器分段的价值就是让这种不在任何单站账上的开销现形。变式：同类症状还包括窗口系统事件（文件拖拽触发重绘）、驱动后台编译新着色器变体——都靠「分段计时锁定时段 + 检查该时段的非渲染活动」这个组合拳。

本节要点回顾

• 三件工具由廉到贵：回调常开当哨兵、捕获器治画面病、剖析器治帧率病
• 同步回调保住现场：断点直指肇事调用，发布构建关闭
• 捕获器四步：捕获 → 浏览命令 → 查输出 → 回溯输入，像素历史可查关卡序列
• 先分岔再分段：藏一半定 CPU/GPU，计时器分段找最粗的 pass
• 无数字不优化：基线、单变量修改、回归测量，三条纪律守住诊断的科学性

瓶颈的诊断框架就位。下一节看移植关：OpenGL 在桌面、移动、浏览器上的三个变体，差异清单与降级策略的写法。
