5.3 低功耗管理：电流预算与十年电池

本节摘要："十年电池"不是宣传词，而是一张可以手工算的电流账单。本节给出典型电流剖面、电池寿命计算公式与一个完整算例，并讲清协议栈在省电上要做的三件事。位置：5.2 算了内存账，本节算电量账——对电池设备来说，这是最贴近产品的账。

典型电流剖面

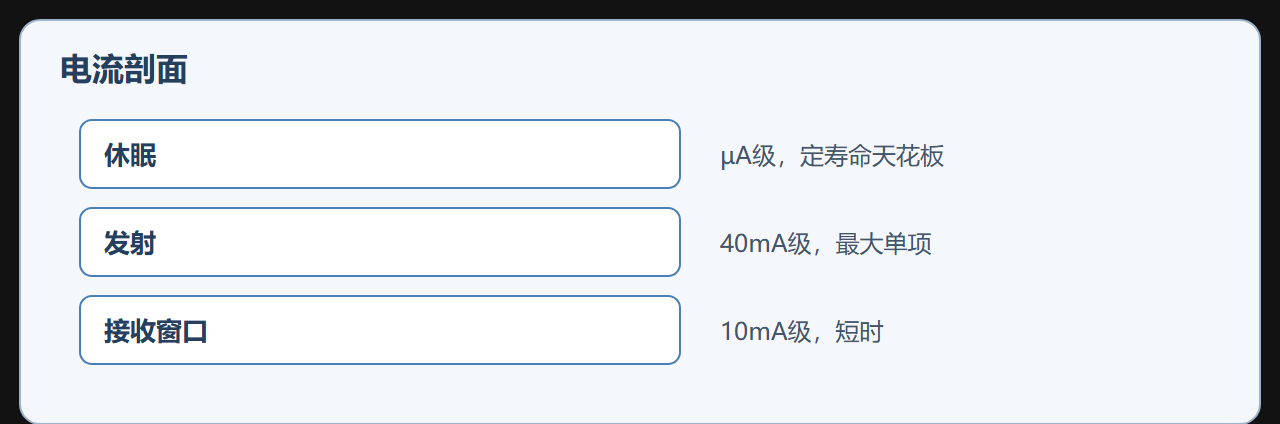

数字看一眼就明白：休眠电流决定了寿命的天花板，发射电流决定了大头消耗。把设备从"休眠 5µA"优化到"2µA"，对电池寿命的影响远大于把发射时间砍一半。

电池寿命计算公式

日均消耗(mAh) = 发射：次数 × 空中时间 × 发射电流
             + 接收：次数 × 窗口时长 × 接收电流
             + 活跃：次数 × 活跃时长 × 活跃电流
             + 休眠：24h × 休眠电流

寿命(年) = 电池容量(mAh) × 放电效率(约 0.85) / 日均消耗(mAh) / 365
​

完整算例：2400mAh 电池，每天上报 24 次，SF10（空中时间 0.4s），发射 40mA、接收窗口 0.4s@10mA、活跃 50ms@5mA、休眠 3µA。

发射 = 24 × 0.4s × 40mA = 384mAs = 0.107mAh
接收 = 24 × 0.4s × 10mA = 96mAs  = 0.027mAh
活跃 = 24 × 0.05s × 5mA = 6mAs   = 0.0017mAh
休眠 = 24h × 3µA = 0.072mAh
日均合计 ≈ 0.207mAh
寿命 = 2400 × 0.85 / 0.207 / 365 ≈ 27 年
​

结论：这样的剖面下电池远不止十年——瓶颈从电量转到电池自放电与器件老化。反过来，如果设备每天上报 1440 次且用 SF12（1.6s），发射项 1440×1.6×40mA≈25.6mAh/天，寿命骤降到约 2 个月。上报频率 × 空中时间，是电池寿命的第一杠杆。

协议栈要做的三件省电事

其一，发完即睡：TX 完成后清中断、关射频、进深睡，绝不多等；其二，窗口准时开、准时关：窗口 5 符号后立刻关，不做无谓监听；其三，占空比预算内的批量调度：把短报文攒到一次窗口批量发送（如 5 分钟合并一次），减少接收窗口次数。

实测电流剖面：账本与现实的差距

算账与实际往往有 20–50% 的差距，原因几乎都在这几个地方：漏算唤醒电流——设备从深睡唤醒到 MCU 时钟稳定要几十毫秒，期间电流是 mA 级，不是睡眠的 µA 级；漏算传感器电流——某些传感器的峰值电流远超标称平均（如 GPS 冷启动 200mA）；漏算周期任务——每 N 分钟唤醒读一次传感器即使不上报，也持续耗电。

实测方法：串联电流采样电阻 + 示波器（或专用功耗分析仪）记录 24 小时电流波形，把波形积分得到实际日均消耗，与账本对比。差异超过 30% 就要查唤醒与传感器，而不是调射频参数——调射频省下的钱往往不如查清一次多余唤醒省得多。

低功耗的架构级手段

除了协议栈自身的省电（5.1–5.3），架构层面还有三招：外设分组供电——传感器与射频分开供电，平时只给 MCU 供电；事件触发上报——不在固定周期上报，而在数据变化时上报（阈值触发），把 24 次/天降到 5 次/天；睡眠分级——短休（秒级，浅睡）与长休（分钟级，深睡）切换，既保响应又保功耗。

易错点补充

• 深睡期间 RTC 仍耗电：RTC 或独立看门狗芯片的电流要计入休眠项，选型时对比"MCU 深睡 + 外置 RTC"的组合电流；
• 电池电压跌落时发射电流上升：锂亚电池在低温或低压时内阻增大，发射时电压跌落导致实际功率不足——低温场景的电池账要单独算；
• 把"十年"当设计目标而不是验证目标：寿命是算出来的，也是实测出来的，量产前至少做一次 1–2 个月的长测，按实测外推。

易错点清单

• 用典型电流算：发射电流与功率、频段、芯片相关，用数据手册"最坏情况"或实测值，别用典型值；
• 忽略自放电：碱性电池年自放电 2–3%，寿命超过十年后自放电才是主导，选型时按电池规格核算；
• 漏算"周期性任务"的唤醒：设备每 N 分钟唤醒读传感器也耗电，即使不上报，这笔账也要计入；
• 深睡唤醒后未恢复时钟：从深睡唤醒到射频可用的恢复时间（晶振起振、PLL 锁定）要计入窗口提前量，否则每次都晚。

要点回顾：休眠电流定寿命天花板，发射是最大单项；寿命 = 容量 × 效率 / 日均消耗；上报频率 × 空中时间是第一杠杆。下一节对比主流开源协议栈，帮你选对起点。

电池选型的工程对照

账本算完，选型还要过四关：容量与体积（2400mAh 锂亚电池 vs 锂电池的体积差异）、放电特性（锂亚电池适合低速率长寿命、大电流脉冲能力弱；锂电池适合高电流但自放电略高）、温度范围（工业场景 -40°C 起，锂亚电池低温性能好）、成本与供货（长寿命电池的供应链稳定性）。

关键结论：寿命目标超过 5 年的设备基本锁定锂亚电池；它的弱点是内阻随放电加深而增大，发射瞬间的电压跌落要实测验证（跌落过多会导致发射功率不足甚至复位）。

省电设计的三层审计

架构评审时按三层审计功耗：静态层（休眠电流、漏电流、外设使能状态）→ 动态层（唤醒次数、活跃时长、发射接收电流剖面）→ 业务层（上报频率、事件触发阈值、批量调度）。多数项目第一层（漏电流）问题最多——GPIO 悬空、看门狗常开、外部器件未断电，每一项都能让休眠电流从 2µA 涨到几十 µA。先用万用表量休眠电流，再谈优化发射，是性价比最高的起点。

易错点补充

• GPIO 悬空漏电：未使用的引脚要设为输出低或输入上拉，悬空引脚是休眠漏电的大头；
• 看门狗独立供电：外置看门狗芯片如果常开，它的电流也要计入休眠项，选型时对比内置 vs 外置；
• 低温下电池容量缩水：锂亚电池在 -20°C 可用容量可能降到标称的 60–70%，低温场景按最坏温度核算寿命。

本节速查

小结与速查：休眠电流定寿命天花板、发射是最大单项；寿命 = 容量 × 效率 ÷ 日均消耗；上报频率 × 空中时间是第一杠杆；账本与实测差 30% 以上先查唤醒与传感器；低温低压的电池账单独算；量产前做 1–2 个月长测。
