02-区域参数：EU868、US915与CN470的规则账

6.2 区域参数：EU868、US915 与 CN470 的规则账

本节摘要：LoRaWAN 的区域参数决定频率、信道、速率档位、占空比与发射功率，是"一套协议栈适配全球"的关键。本节对比 EU868、US915、CN470 三张参数表，并给出区域参数驱动的实现架构。位置：6.1 讲了 ADR 机制，本节给机制配上区域化的规则。

三大区域参数对比

注意两处反直觉的点：US915 的默认速率不是最快而是 SF10——因为其上行采用"取模跳频"（每帧换信道），且净荷上限受跳频规则约束，SF10 是合规且稳妥的默认；CN470 没有统一占空比限制，但信道频率使用要符合当地无线电管理规定，且区域版本差异大（不同省市频段分配不同），部署前必须核实当地备案要求。

区域参数驱动的实现架构

协议栈绝不能把区域参数写死，正确姿势是"参数表 + 区域选择"：

/* 伪代码：区域参数表结构（每区域一个实例） */
typedef struct {
    uint32_t uplink_freqs[16];   /* 上行信道频率列表 */
    uint32_t downlink_freqs[16]; /* 下行信道频率列表 */
    int8_t   tx_power_max;       /* 发射功率上限（dBm） */
    uint8_t  dr_default;         /* 默认数据速率 */
    uint16_t duty_cycle_permille;/* 占空比（千分比，0 表示无限制） */
    uint8_t  payload_max[6];     /* 各 DR 的净荷上限 */
} region_params_t;

/* 编译期选择或运行时从 Flash 加载，统一接口供上层查询 */
const region_params_t *region_get(region_id_t id);
​

上层（ADR、占空比、信道选择、净荷规划）全部通过接口查询参数表，换区域只换数据不换代码。信道列表的合法性校验也应由参数表提供（当前 DR 是否支持该信道、频率是否在允许范围），设备侧的 LinkADRReq 校验直接调这张表。

参数表的验证清单

区域参数写错是"上线后设备大批不工作"的头号原因，验证按三层来：

第一层，静态核对：频率、信道数、默认 DR、功率上限逐项对照 LoRa Alliance 的区域参数规范文档（RP002 及各区域附录）。第二层，协议一致性测试：用官方或社区的一致性测试工具（如 LoRaWAN Certification Test Tool）跑一遍入网、收发、命令交互，参数错误会直接暴露。第三层，实网冒烟：在目标区域放一台设备做全流程验证——入网、上行、下行、ADR 各跑一轮，并核对网关日志里的实际频率与功率。

区域参数的扩展架构

代码层面把区域参数做成可插拔模块：region_eu868.c、region_us915.c、region_cn470.c 各自实现统一接口（信道查询、DR 校验、净荷上限、占空比），编译期或运行期选择。好处三条：新增区域不改核心逻辑、区域差异的 bug 隔离在单文件、测试可以按区域分别跑。尤其注意 CN470 的细分：470–510MHz 覆盖多个省市频段分配方案，同一代码要支持按运营商/地区加载不同信道表，这是一些设备厂商提供"地区配置工具"的原因。

易错点补充

• 默认用 EU868 参数交付到中国：CN470 的信道组、默认 DR、功率上限与 EU868 完全不同，不换参数表直接"能用"的设备一定是违规或不可用的；
• 净荷上限表不全：只给了 SF12 的上限，ADR 升到 SF7 后净荷可以更大，但代码里要有完整表，否则白白限制业务；
• 区域切换测试不充分：同一固件多区域出货时，每区域都要独立跑一致性测试，只测一个区域就发货是生产事故的温床。

易错点清单

• 默认信道列表不核对：EU868 的 8 主信道、CN470 的 96 信道分组，任何一处写错都会导致"设备上报但网络侧收不到"；
• 净荷上限按最大档算：净荷上限随 DR 变化，按 SF12 算出的上限在升速后可能超限，规划报文要按"最坏 DR"设计；
• 占空比口径混淆：EU868 1% 与 US915 的 10% 口径不同，代码里按区域取参，别用一个常数；
• 忽略下行信道与上行信道的频差：US915 的下行在 923MHz 段，设备必须在入网后正确解析下行频率，否则只上不下。

要点回顾：区域参数表决定频率、速率、功率、占空比与净荷上限，是实现"一套协议栈适配全球"的根基；参数表驱动架构换区域只换数据；CN470 的合规要求要单独核实。下一节看 Class B/C 与多播在实现层的进阶细节。

多区域出货的固件架构

一套固件多区域出货，架构上要解决三件事：参数表多套（每个区域一个参数表实例，编译期或运行期选择）、区域切换的校验（切换时对频率、功率、净荷上限做一致性校验，防止非法组合）、区域标识的持久化（设备出厂区域标识烧录在 Flash，升级不丢）。

区域选择流程（生产烧录时）：
1. 烧录区域标识（如 0x01=EU868, 0x02=US915, 0x03=CN470）
2. 首次启动按标识加载参数表
3. 运行中禁止热切换（防误操作产生非法发射）
4. 升级包内包含全部区域参数，但激活的区域由标识决定
​

常见事故：同一固件发往不同国家，产线只烧了一种区域标识，导致设备在目标国家以错误频率发射——轻则无法入网，重则违反当地无线电管理。区域标识的产线校验（回读比对）要写进产测流程。

区域参数的版本演进

LoRaWAN 规范本身在演进（1.0.x → 1.0.4 → 1.1），区域参数也随之调整。工程上要记录"固件支持的规范版本 × 区域参数版本"，与网络服务器的版本矩阵做兼容性核对——版本不匹配的表现往往是"单测全过、实网时好时坏"。升级协议栈或 NS 时，先看版本兼容矩阵，再决定升级范围。

易错点补充

• 区域标识与参数表解耦：区域标识只管选择，参数表本身要带版本号，防止固件升级后参数表错位；
• 净荷上限表随区域加载：上限是区域参数的一部分，按区域查询，别在核心代码里写死；
• 多区域测试只测一个：每个区域的信道表、默认 DR、上下行配对都不同，出货前按区域各跑一轮一致性测试。

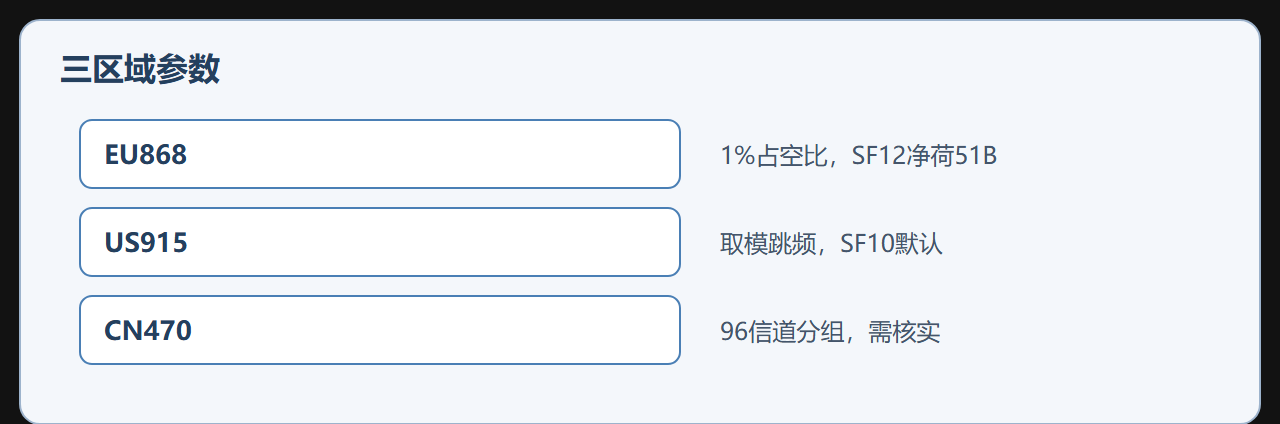

本节速查

小结与速查：区域参数决定频率、信道、DR、功率、占空比与净荷上限；EU868 1% 占空比、US915 取模跳频、CN470 无统一占空比但信道分配要核实；参数表驱动架构换区域只换数据；验证三层：静态核对 → 一致性测试 → 实网冒烟；CN470 按地区细分。
