8.2 覆盖诊断与性能评估：场测方法

本节摘要：链路预算算出来是"理论通"，现场测出来才算数。本节给出覆盖场测的完整方法：测点规划、数据采集、覆盖图绘制与问题定位。位置：8.1 验证了协议正确性，本节验证"链路预算在真实世界成立"。

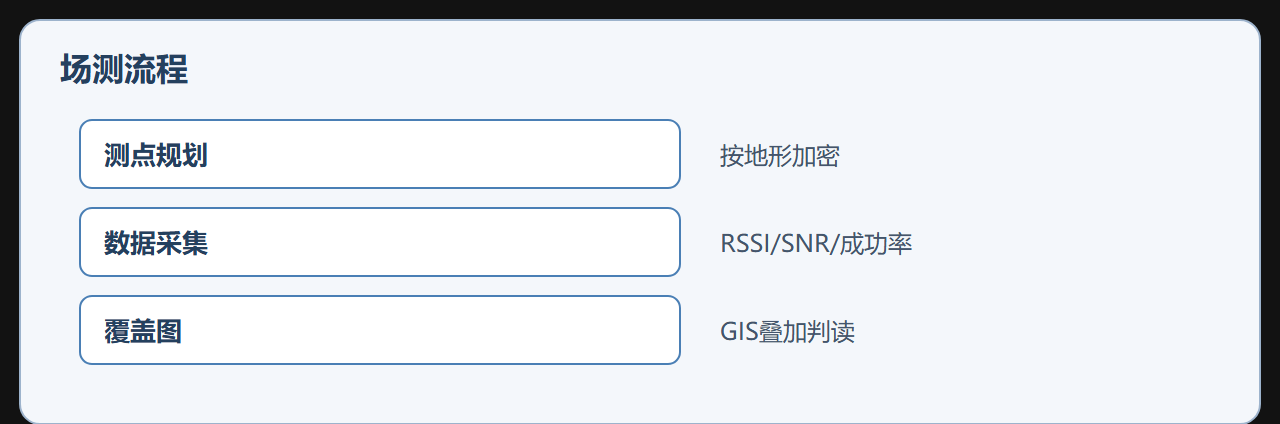

场测的目标与测点规划

场测要回答三个问题：哪些区域通了（覆盖边界）、通得怎么样（余量分级）、哪里该补（网关选址与参数调整）。测点规划原则：沿道路与关键点位布点（工厂区、农田、地下室出入口）、密度按地形变化（平坦区稀疏、遮挡区加密）、每个测点停留足够时长（采集多帧统计成功率，单帧说明不了问题）。

采集与记录

每测点记录：GPS 坐标、RSSI/SNR 均值与极值、上行成功率（发送 N 条成功 M 条）、当前 DR（设备是否被 ADR 降速）、时间与环境（天气、树冠状态）。数据进表格或 GIS 工具，叠加地图生成覆盖热力图。

测点记录示例（CSV 行）：
lon,lat,rssi_avg,snr_avg,success_rate,dr,note
113.6214,34.7493,-95,-3.2,0.92,DR3,树障区
113.6221,34.7500,-108,-8.5,0.40,DR0,河道拐弯
​

结果判读与问题定位

易错点清单

• 单帧当结论：偶发失败不能定性，每测点至少 20–50 帧统计成功率；
• 只在晴天测：树冠含水量的影响晴天雨天差 5–10dB，至少补测一次雨后场景；
• 测完不更新覆盖地图：场测数据要回流到规划文档与网关选址，否则测了白测；
• 忽略设备侧 ADR 状态：设备被降速后测到的成功率不能代表"默认速率"的覆盖，记录 DR 才能解释数据。

要点回顾：场测三问"通不通、通得如何、补哪里"；测点按地形加密、每点多帧统计；RSSI/SNR/成功率三指标组合定位问题。下一节把场测结果用于容量规划与生产部署。

场测数据的三类用途

场测数据不是测完就归档：覆盖地图（用于网关选址与补盲决策）、余量校准（实测余量与 1.3 计算的偏差，用于修正环境余量参数）、基线库（每次场测与上次对比，发现覆盖劣化——树冠长了、新建建筑挡了路，都可以从基线对比里看出来）。建议场测常态化：每季度或每年重测关键区域，与基线比对，比等投诉再排查省太多成本。

工具与自动化

场测工具从简单到专业：手机 App + 便携网关（小规模验证）、车载测试 + GPS 打点（道路覆盖）、专业扫频仪 + 路测软件（运营商级）。自动化要点：打点频率（每 1–5 秒一个点）、数据同步（测完即时上传）、报告生成（自动画覆盖图与统计）。工具选型按预算与规模，但数据格式要统一（坐标、RSSI、SNR、成功率、DR、时间），换工具不丢历史数据。

易错点补充

• 测点代表性问题：只在道路上测，忽略了农田深处、建筑内部，覆盖图会有系统性偏差；
• 测量设备与量产设备性能差：用开发板测的灵敏度与量产设备不同，场测设备要与量产固件一致或标注差异；
• 时间与季节不记录：同一测点夏天与冬天的结果差 5–10dB，不记录时间与天气的场测数据无法做基线对比。

关键实现清单

• 测点按地形加密，每点多帧（≥20 帧）统计成功率
• 记录 GPS、RSSI/SNR、成功率、DR、时间与天气
• 数据统一格式入 GIS，生成覆盖热力图
• 场测常态化并保留基线，与历史对比发现劣化

典型故障与处置

场测报告模板

项目 / 区域 / 日期 / 天气 / 测点数量
一、覆盖总览：通过率、平均余量、边界描述
二、问题点位：坐标、现象、初步判断
三、与上次基线对比：变化量与可能原因
四、建议：网关增补/参数调整/重点复测
​

报告按此结构填写，既能自己复盘，也能作为与客户/运营方沟通的依据。

覆盖模型的两种口径

场测数据的解读要用两套口径分开看："有覆盖"（能入网、能上报，成功率 > 80%）与**"有余量"**（上行成功率接近 100%，且 SNR 高出该 DR 阈值 5dB 以上）。规划时按"有余量"口径设计，运维时按"有覆盖"口径监控——两个口径的差异就是"能用的网络"和"稳定的网络"之间的距离。

实操要点：测点上的成功率统计至少 20–50 帧；每次测完立即记录，避免事后回忆；与上次基线对比时注意环境变量（季节、树冠、雨雪），变化超过 10dB 先怀疑环境再怀疑设备。

从场测到规划的闭环

场测的终点是决策：网关增补（哪些盲区值得加网关，按"盲区设备数 × 业务价值"排序）、参数调整（哪些区域需要降 SF 或加功率，按余量数据决定）、重点复测（哪些点位变化快，列入季度复测清单）。建议场测产出三样东西：覆盖图（GIS）、问题清单（按优先级排序）、决策建议（加网关/调参/复测计划）——没有决策建议的场测报告，等于测了没测。

场测工具链选型

原则：按规模选工具，但数据格式统一，换工具不丢历史基线。
