3.1 空间分集：用冗余买确定性

本节摘要：深衰落是无线链路最凶险的敌人——某一瞬间整条链路信噪比骤降几十 dB，单天线系统直接失联。空间分集的思路朴素而有效：用多根天线制造多条"独立衰落"的路径，让它们同时掉进深坑的概率指数级下降。本节推导分集阶数等于收发天线数之积，详解 Alamouti 2×1 空时分组码为何无需任何信道反馈就能拿到二阶分集，用一张表对比不同分集方案，并给出一个现网工程实例说明分集到底在什么场景下才真正值钱。

本节导读

阅读完本节，你应当能够：

1. 解释深衰落为何是单天线链路的主要失效模式，以及分集如何降低其发生概率
2. 写出分集阶数的表达式，并说明为什么它等于 Nt × Nr
3. 描述 Alamouti 2×1 空时分组码的编码结构，解释其为何不需要发射端知道信道
4. 区分时间分集、频率分集与空间分集的共性与差异，以及各自的代价
5. 针对不同移动速度与信道条件，判断应优先用哪种分集实现

一、分集在对抗什么

无线信道最大的不确定性来自深衰落：在某一时刻、某一频率上，多条多径信号恰好反相叠加，接收功率掉到噪声以下几十 dB，链路瞬间中断。单天线系统对这一事件毫无招架之力——它只有一条路径，路径塌了就全塌。这也是为什么在高铁、电梯、地下车库这类场景，再好的手机也会突然"无服务"：不是没信号，是当前的那条路径刚好陷进了深坑。

分集的核心思想，是制造多条"统计独立"的传输路径，让它们同时陷入深衰落的概率远低于单条路径。独立性是关键：如果两条路径经历完全相同的衰落，分集毫无意义；只有它们各自独立起伏，才有一方掉坑、另一方完好可用的可能。这种"不把鸡蛋放一个篮子"的思路，是可靠性工程的通用原则，放到空间维度上就是空间分集。

空间分集的特殊价值在于：它不占用额外时间（不像重传）也不占用额外频谱（不像扩频），纯粹靠物理上的多天线把"独立路径"在空间上铺开。代价是硬件——每多一根天线就多一套射频链路，以及随之而来的功耗、体积、校准负担。这也是为什么终端天线数增长远慢于基站：手机里多一根天线，成本和空间都敏感得多。

二、分集阶数 = Nt × Nr

在独立衰落假设下，分集阶数等于收发天线数的乘积：

分集阶数 d = Nt × Nr
​

直觉上，4 发 4 收系统的十六条收发路径，相当于十六条"独立抽签"的链路，十六条同时中招的概率远低于一条。这直接体现在误码率曲线上：单天线链路误码率随信噪比线性下降（斜率 1），而 Nt×Nr 阶分集的误码率曲线斜率变成 Nt×Nr——信噪比每提升 10 dB，误码率改善的"数量级"翻 Nt×Nr 倍。

这是对"可靠性"的量级提升，而非"速率"的量级提升：分集阶数改变的是误码率曲线的斜率，不改变单条曲线的位置。换句话说，它让链路"更不容易断"，但不让链路"更快"。一个常见的误解是把"分集阶数高"等同于"速率高"，二者属于不同维度的指标，不能混为一谈。

值得强调，分集阶数达到 Nt×Nr 的前提是各路径独立衰落。若天线间距过近导致相关性高，等效独立路径数下降，实际分集阶数低于 Nt×Nr。所以基站天线拉开间距、终端用不同极化与方向图去凑独立性，既为复用也为分集——两者都依赖"路径独立"这个共同前提。第 2 章讲的秩，在这里以另一种形式出现：相关性高，秩低，分集阶数也低。

用一个具体数字感受斜率差异：假设在误码率 10⁻³ 处，单天线系统需要 12 dB 信噪比；若斜率从 1 升到 4（4×4 收发分集），为把误码率再压一个数量级到 10⁻⁴，单天线要再追加 10 dB，而四阶分集只需追加约 2.5 dB。也就是说，分集系统用"更少的功率增量"换来"同样量级的可靠性提升"——这正是它抗深衰落的本质：不是让信号变强，而是让"掉坑"这件事在统计上几乎不可能同时发生在所有路径上。工程上常用"分集增益"来量化这一斜率改善，它直接决定边缘覆盖能扛多低的信噪比而不掉话。

三、Alamouti 码：不需要反馈的分集

Alamouti 方案是分集设计的典范。以 2 发 1 收为例：两个符号 s1、s2 在两个时隙里以共轭与取负的特定组合分别从两根天线发出（时隙 1 发 s1、s2；时隙 2 发 -s2*、s1*）。接收端做一次线性合并，就能无干扰地恢复两个符号，并获得二阶分集。

它的妙处在于完全不需要发射端知道信道。正交性由编码结构本身保证，与信道无关——无论信道怎么变，这套共轭取负的组合都能让接收端用两个时隙的观测解出两个符号。这使得它成为早期标准里最先落地的多天线技术，尤其在终端侧信道反馈能力弱、或信道快速变化来不及反馈的场景，开环分集几乎是唯一可靠选择。

代价也很清楚：它只买了可靠性，没买速率。两个时隙传两个符号，频谱效率与单天线持平。想提速就得转向复用，而复用需要更苛刻的条件（接收天线数不少于发射天线数），这就是下一节的课题。所以 Alamouti 与 V-BLAST 是互补的：前者开环保可靠，后者闭环拉速率，分别服务不同信道状态。

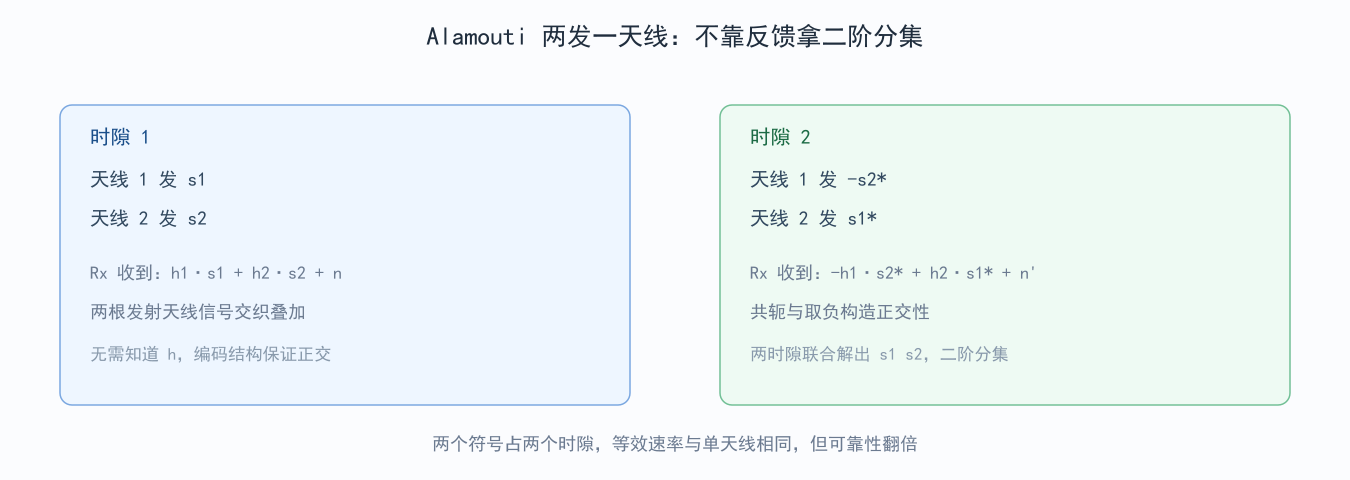

图 3-1：Alamouti 2×1 空时分组码的两时隙编码

四、几种分集实现的对比

选择依据主要是移动速度与反馈能力：高速移动场景下 CSI 老化快，闭环方案来不及，开环分集（如 Alamouti）反而更稳；静止或低速场景则可用闭环把冗余让位给复用。一个实用的判断口诀是——信道变得越快，越要依赖不依赖反馈的开环分集。

五、工程实例：分集在高铁场景为何是刚需

把视角拉到现网，分集的价值在高速移动场景最突出。以高铁沿线的专网覆盖为例，终端以 300 km/h 移动，载波 2.6 GHz，信道相干时间只有几毫秒，终端反馈刚报上去就已经过期。此时任何依赖闭环反馈的复用或赋形都来不及，唯一能扛住的是开环分集——Alamouti 这类结构不要求发射端知道信道，天然免疫反馈老化。运营商在高铁线覆盖上普遍采用发射分集而非空间复用，正是这个原因。

反过来，在静止的室内办公场景，信道几乎不变，闭环反馈完全跟得上，此时继续用开环分集就是浪费——自由度应该让给复用去拉速率。所以"该不该堆分集"从来不是技术问题，而是场景问题：信道越不稳定、移动越快、反馈越不可靠，分集越值钱。这个判断框架，后面第 8 章做 KPI 诊断时还会反复用到。

⚠️ 常见坑：盲目追求高分集阶数。分集阶数高意味着"不容易断"，但代价是硬件与速率。小区边缘、高速移动这类"可靠性优先"场景才该堆分集；中近点、富散射场景堆分集是浪费，该把自由度让给复用。

💡 关键直觉：分集是"用冗余买保险"。它不让你跑更快，只保证你不太会摔跤——判断该不该买这份保险，看的是信道有多不稳定、移动有多快。

六、常见疑问

分集阶数真的总能达到 Nt×Nr 吗？

只在各路径独立衰落时成立。若天线间距过近导致相关性高，等效独立路径数下降，实际分集阶数低于 Nt×Nr。所以基站天线拉开间距、终端用不同极化凑独立性，既为复用也为分集——两者都依赖"路径独立"这个前提。相关性高时，秩低、分集阶数也低，两个指标同时受损。

为什么混合自动重传也算分集？

因为它在时间维度上制造了多条"独立"的传输尝试：第一次失败 due to 深衰落，重传时信道状态已变，相当于走了一条新的时间路径。时域交织把相邻比特散到不同时刻，也是同样道理。时间、频率、空间三种分集本质都是"换一个独立维度再试一次"，区别只在换的是哪个维度。

接收分集和发射分集哪个更省？

接收分集只要求接收端多天线，发射端不变，且最大比合并在接收端做、对上行特别友好；发射分集要发射端多天线并做空时编码，常用于下行。成本上，终端通常天线少、射频贵，所以上行多用接收分集，下行基站天线多、可用发射分集。现代系统则往往收发同时分集（双堆），把两个维度叠加到 Nt×Nr 阶。

合并方式不同，分集增益差多少？

接收分集里最经典的是最大比合并（MRC）与选择合并（SC）。MRC 给每根天线按信道质量加权再相加，能榨干每条路径的信噪比，获得满分集增益与约 10·log₁₀(Nr) 的阵列增益；选择合并只挑最好的一根，实现简单但会丢掉弱路径的累积贡献，增益约为 MRC 的 1/Nr 量级折扣。折中方案等增益合并（EGC）不给加权只做同相相加，复杂度介于两者之间。工程上终端多用 MRC，因为加权在基带数字域完成、几乎不增加硬件成本。

要点速记

• 深衰落是单天线主要失效模式，空间分集用多条独立路径把"同时中招"概率指数级压低
• 分集阶数 d = Nt × Nr，体现在误码率曲线斜率而非位置，提升可靠性不提升速率
• Alamouti 2×1 无需反馈即获二阶分集，靠编码结构保证正交，是开环分集典范
• 分集只买可靠不买速率，两个时隙传两符号，频谱效率持平单天线
• 方案选择看移动速度与反馈能力：高速用开环、低速可闭环
• 高铁场景分集是刚需：反馈老化快，只有开环分集免疫
• 盲目堆分集是浪费：可靠性优先场景才该堆，富散射中近点该让位复用
• 分集=用冗余买保险：不让你更快，只保证不太会摔跤

下一节把"冗余"换成"并行"：空间复用如何在富散射环境里把速率拉满，又为什么卡在秩与 CSI 上。
