8.1 勘察与天线权值设计

8.1 勘察与天线权值设计

本节摘要：第 3 章讲波束赋形用相位把能量对准用户，第 6 章讲二维波束用水平/俯仰对准——但这些在工地上要变成可施工的参数：站址选哪、天线朝哪、下倾多少、权值怎么配。本节从站点勘察讲起（海拔、阻挡、话务分布），再展开天线权值设计的两大抓手——机械下倾与电子下倾的区别、方位角与下倾角的规划逻辑，以及 5G 里 SSB（同步信号块）场景化波束如何把覆盖"按需塑形"。读完这节，你应当明白"波束赋形"在规划阶段具体长成什么参数、配错会带来什么后果。

本节地图

阅读完本节，你应当能够：

1. 列出站点勘察的关键输入（海拔、阻挡、话务分布）及其对天线参数的影响
2. 区分机械下倾与电子下倾的物理差异与工程取舍
3. 说明方位角与下倾角规划如何决定覆盖形状
4. 解释 5G SSB 场景化波束（beam sweeping）的设计意图
5. 把权值设计翻译回第 3、6 章的赋形与二维波束原理

一、勘察：波束赋形的地理前提

波束赋形不是凭空"对准"，而是先要知道用户在哪、阻挡在哪。勘察要采集三类关键信息：一是站点海拔与周边建筑/地形高度，决定信号能不能"看见"用户；二是阻挡物（高楼、山体、树木）分布，决定哪些方向要绕、哪些方向可直视；三是话务分布（用户密度与业务量随位置的变化），决定波束该往哪"聚"。勘察报告本质上是把"用户在哪里、信道长什么样"先用地理语言描述出来，后续所有天线参数都是这份描述的翻译。忽略勘察直接套模板下倾角，常导致塔下黑影（下倾过大）、越区干扰（下倾过小）或覆盖空洞（方位偏了）。

一个常被问的细节：电子下倾能不能完全替代机械下倾？现实里两种常组合——先做机械下倾把整体覆盖基调定下（省电调范围），再用电调在机械基调上精细微调。纯电调若下倾需求极大（如楼顶站压向地面），电调范围可能不够，需机械先压一截。所以"机械定基调、电调做精修"是工程常法，二者不是二选一而是分工。这也提醒规划者：下倾不是单一旋钮，而是"机械+电子"两级，勘察时要一并算清两级各需多少。

二、机械下倾 vs 电子下倾

下倾是把波束主瓣压向地面、避免打向远方造成越区干扰的关键手段，分两种实现：

• 机械下倾：物理上把天线阵列整体往下掰一个角度。简单可靠、成本低，但下倾后整个波束连副瓣一起压，波束形状被"掰歪"，近处易塔下黑影、远处覆盖反而因主瓣抬高而变差；且每副天线固定一个机械角，无法按扇区灵活调。
• 电子下倾：通过给各阵子施加不同相位权值，让波束在主瓣方向"电调下倾"而不动天线本体。波束形状保持对称、主瓣精准压向地面，副瓣不受影响；且可在网管远程调、按扇区独立设。本质是用电调相位实现第 3 章"用相位买能量"的赋形——电子下倾本身就是波束赋形的一种轻量应用。

二者取舍：机械下倾适合低成本、覆盖简单的小站；电子下倾适合需要精细覆盖控制、远程优化、多扇区差异化的大站。现代宏站几乎标配电调，因为电子下倾把"下倾"从一次性的体力活变成可远程迭代的赋形参数，和第 6 章"波束可配置"一脉相承。

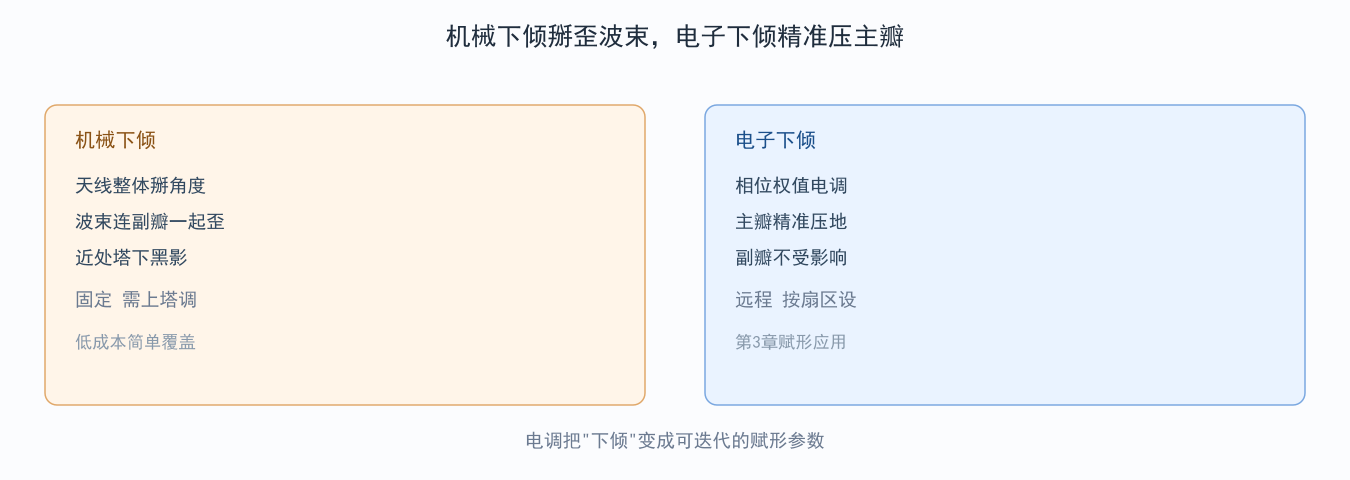

图 8-1：机械下倾与电子下倾的波束差异

三、方位角与权值：把二维波束落成参数

方位角是天线水平指向，决定波束"朝哪转"；下倾角（前述）决定"压多低"；二者加第 6 章的二维波束权值，共同把覆盖塑成想要的形状。权值设计就是给每个阵子算一组幅度/相位权重，让合成波束在目标方向增益最大、在干扰方向尽量零陷——这正是第 3 章波束赋形的施工版。规划时先按话务分布定权值"聚"的方向，再按阻挡定方位"避"的方向，最后按下倾定"压"的程度，三参数联动。权值配错（如对准了干扰源、或零陷打向了真实用户），再好的设备也白搭——所以规划文档里"权值表"和"方位/下倾"同等重要，都是赋形原理的落地签字。

从数学看，权值就是信道矩阵左乘的预编码向量——第 4 章的 BD/ZF 预编码（4.1 节）在规划阶段被"固化"成一组幅度/相位权值写进设备。区别是：算法阶段的预编码随实时 CSI 变，规划阶段的权值是基于勘察典型 CSI 的"常驻基线"，实时 CSI 好时再做细调。所以权值表是"把平均意义下的最优赋形先焊死"，实时预编码在其上做增量。理解这层关系，就不会把规划权值与算法预编码割裂——它们是同一件事的"基线版"与"实时版"。

四、SSB 场景化：5G 把覆盖按需塑形

5G 的 SSB（同步信号块）是终端接入网络要先搜到的"灯塔"信号。传统广播波束是固定宽波束、全扇区一视同仁；5G 引入 SSB 场景化波束（beam sweeping）——基站在不同时间片发指向不同方向的窄 SSB 波束，轮流"扫"遍整个扇区，让不同位置的终端都能在自己方向收到强灯塔。这就是把第 6 章"二维波束可调"直接用在覆盖广播上：覆盖形状不再固定，而可按扇区场景（楼宇密集/广场开阔/沿线覆盖）配置成不同波束集。场景化让接入更稳、初始接入信噪比更高，是赋形从"数据态"延伸到"初始接入态"的关键一步——规划时要按场景选 SSB 波束集，和权值设计同源。

SSB 场景化也有代价：波束轮流扫意味着每个方向灯塔信号只占部分时间，终端初始搜索要等一轮扫描周期，接入时延比固定宽波束略增；且波束集越密（覆盖越精细）扫描越久。所以场景化波束集的密度要权衡"接入质量"与"搜索时延"——开阔广场用稀波束集（快搜）、楼宇密集用密波束集（准覆盖）。这又是全书母题"增益换代价"：用扫描时间换接入信噪比。规划选 SSB 集，本质是在这条曲线上取点，和选 n1-n2（7.2 节）同理。

五、工程实例：一个下倾配错的小区

某城区宏站，规划套用相邻站模板下倾 6° 电调，但本地楼高普遍高于模板假设。结果波束主瓣被高楼"抬飞"，近处街道塔下黑影、居民投诉掉话；远处因主瓣偏高反而越区干扰邻站。运维查 KPI 发现 RSRQ 差、切换频繁。回看规划：问题不在设备，而在勘察漏了"本地楼高"这一输入，下倾应按楼高重算到 9°。上调电子下倾到 9° 后，主瓣重新压回地面，黑影消失、干扰回落。这个例子说明：赋形参数（下倾/权值）是勘察质量的"放大器"——勘察准，参数一调就灵；勘察漏，参数怎么调都错位。规划与运维必须闭环，8.2 的 KPI 正是发现这类错配的仪表。

⚠️ 常见坑：认为"电子下倾越大覆盖越好"。电子下倾过大，主瓣压得太低，近处塔下黑影、单站覆盖半径缩水，反而要更多站补；过小则越区干扰。下倾是"覆盖 vs 干扰"的旋钮，要按楼高与站距算，不是越大越优。同理权值零陷打错方向，会把真实用户"主动屏蔽"，配权值前必须先看话务分布。

💡 关键直觉：勘察给"用户与阻挡的地理画像"，下倾（机械/电子）与方位决定波束"压多低、朝哪转"，权值把二维波束落成幅度/相位表，SSB 场景化把赋形延伸到初始接入——全是第 3、6 章赋形原理的施工落地；配错参数，原理再对也白搭。

六、常见疑问

为何现代宏站几乎不用机械下倾？

因为机械下倾把波束掰歪、副瓣受累，且每副固定、需上塔重调，无法适应话务与时变的覆盖需求；电子下倾用相位电调、波束对称、可远程按扇区独立调，把"下倾"变成可迭代的赋形参数。在覆盖要精细控制、要远程优化的现代网络里，机械下倾的优势（便宜）抵不过劣势（不可调、波束歪）。所以除低成本小站外，宏站标配电调——这是"赋形可配置"在工程上的必然选择。

SSB 场景化和数据态波束赋形是一回事吗？

不是完全一样，但同源。数据态波束赋形基于终端上报的精确 CSI，把数据波束精准对准该用户（第 4、6 章）；SSB 场景化波束用于初始接入，此时终端还没上报 CSI，基站只能用预定义的波束集轮流扫，让终端先"被看见"。一个是"已知目标精确打"，一个是"未知目标广撒网再锁定"，精度与前提不同，但都靠同一套二维波束可调能力。场景化是赋形在接入阶段的"前置版"。

权值表为何和方位角下倾同等重要？

因为方位角/下倾是"粗粒度指向"，权值才是"精细塑形"——零陷打哪、主瓣多窄，全在权值里。只调方位下倾不管权值，波束可能仍把能量洒向干扰源、或零陷误伤用户。规划阶段权值表是赋形原理的最终签字，和方位下倾共同决定覆盖质量，缺一不可。所以正规规划文档权值表与机械参数并列，都是施工依据。

重点提炼

• 勘察三输入：海拔/地形、阻挡、话务分布，决定天线参数
• 机械下倾：物理掰天线，波束歪、副瓣受累、固定不可调
• 电子下倾：相位电调，主瓣精准、可远程、第 3 章赋形应用
• 下倾是旋钮：压低覆盖、压高干扰，按楼高站距算非越大越好
• 方位+权值=二维波束落地：朝哪转、聚哪、避哪，三参数联动
• SSB 场景化：波束扫扇区，赋形延伸到初始接入
• 权值表同等重要：零陷与主瓣精细塑形，配错主动屏蔽用户
• 规划运维闭环：参数放大勘察质量，KPI 暴露错配

下一节看 8.2 KPI 体系与性能调优——用 RI、MCS、干扰三指标把"波束长得好不好"变成可量化的仪表盘，承接本节落地的权值参数。
