2.1 射频（RF）脉冲设计

2.1 射频脉冲设计：翻转角旋钮

假如你只能对 MRI 系统说一句话，最有效的是哪个字？不是"扫描"，也不是"开始"——是"共振"。射频脉冲就是那声共振的呼喊：它的频率必须精确落在质子的拉莫尔频率上，否则磁化纹丝不动；一旦对上，磁化就乖乖按你的指令翻转。本节拆解这声呼喊的三要素：频率挑对象，包络定角度，时宽管精度。

脉冲的三要素

频率决定谁响应。人体内氢质子虽然处处都有，但化学环境不同使共振频率有细微差异（化学位移，约 3.5 ppm），脂肪与水的进动频率在 1.5T 下相差约 220 Hz。把脉冲频率对准水的拉莫尔频率，脂肪就基本不理睬——频率选择性激发由此成为可能。包络决定翻多少。第一章已给出翻转角公式 α = γ∫B₁(t)dt，即脉冲期间 B₁ 的时间积分决定角度：同样强度下时宽加倍，角度翻倍；90° 脉冲的能量是 30° 脉冲的九倍（能量正比于角度平方），这不是巧合而是旋转的几何。

时宽与带宽决定挑多准。脉冲越短，频谱越宽——这是傅里叶对偶的基本规律，在脉冲设计里变成一条铁律：时宽 1 ms 的脉冲带宽约 1000 Hz 量级，时宽 5 ms 则带宽收窄到 200 Hz 左右。带宽收窄意味着频率选择性更好，能更干净地区分水与脂肪，或者在选层时切出更符合设计轮廓的薄层。反过来，需要"一网打尽"的非选择性激发（如 3D 采集的激发），就用短而强的硬脉冲。

转动旋钮的物理后果

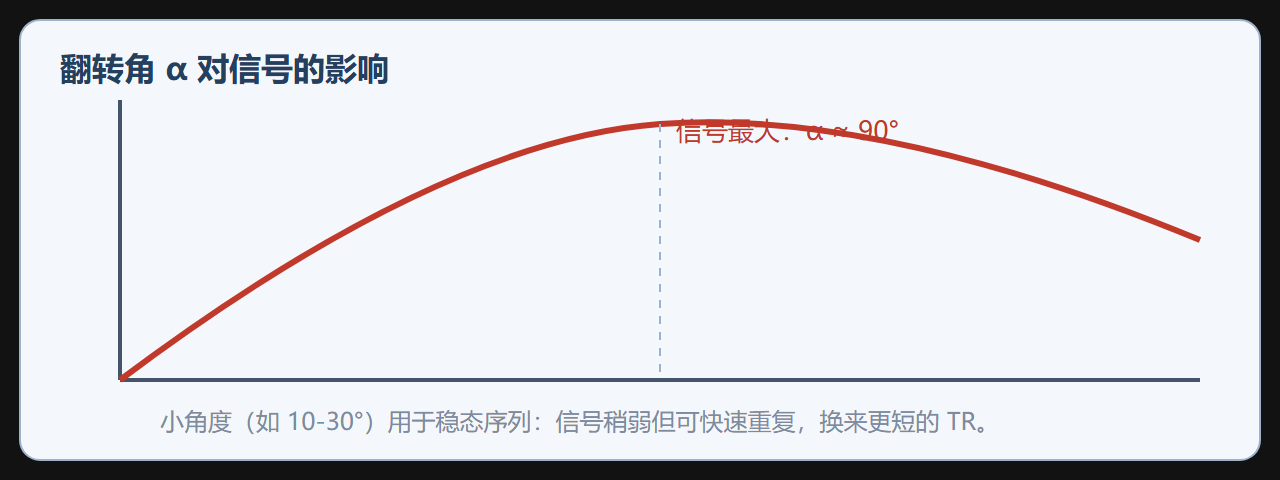

翻转角是 GRE 序列族里最活跃的旋钮。稳态梯度回波（第三章）里，翻转角与 TR、T1 共同决定稳态信号： Ernst 角公式 α_E = arccos(e^(−TR/T1)) 给出给定 TR 下信号最大的角度——TR 越短，最优角度越小。这就是为什么超快 GRE（TR 仅几毫秒）常用 8°-15° 的小角度：不是省电，而是算出来的最优解。用大角度打短 TR，反而把纵向磁化打进"死区"，信号不升反降。

选择性的另一面是伪影来源。Sinc 脉冲的理想频谱是矩形，但有限时宽导致波纹（Gibbs 振铃），表现为选层轮廓的边缘涟漪；变通方案是变率脉冲（如 Hanning 加窗 Sinc）或数值优化的 Shinnar-Le Roux 脉冲，用更长的时宽换更矩形的轮廓。而高频谱选择性压脂脉冲动辄 16-23 ms，占用的是宝贵的时间预算——它必须插在每个激发之前吗？不，聪明的序列把它放在每个 TR 里、紧贴读数之前，让压脂效果覆盖整幅图像而只付一次时间成本。

对图像的影响

脉冲选择直接改写图像性格。同一部位，翻转角从 90° 降到 15°，GRE 图像从 T1 加权主导滑向质子密度加权——因为小角度对纵向磁化的扰动轻，T1 恢复的权重下降。频率选择脉冲的带宽若覆盖不了化学位移的落点，压脂就会"压不干净"，出现条状残留；而 B₁ 场不均匀（肩、颈部位尤甚）时，标称 90° 可能实际只有 60°，加权属性随之漂移——这是绝热脉冲（Adiabatic）的用武之地：它利用频率扫过共振点的过程翻转磁化，对 B₁ 不均匀性天然免疫，代价是时长与 SAR。

一个完整的参数推演案例

背景：膝关节软骨成像需要水敏感的对比，层厚 3 mm，要求压脂干净且时间预算允许每个 TR 内插入脉冲。操作：第一步，选层带宽核算——3 mm 层厚在 10 mT/m 选层梯度下需要带宽约 1.27 kHz（带宽 = 层厚 × γ/2π × G_sl），对应 Sinc 脉冲时宽约 3 ms；第二步，压脂脉冲选 16 ms 频谱选择性类型，带宽覆盖 ±110 Hz 的脂肪峰而不惊动水；第三步，翻转角按 TR = 30 ms、软骨 T1 ≈ 1.2 s 算 Ernst 角，得约 14°，实际取 18° 稍微偏 T1 加权以突出软骨-滑液对比。结果：软骨呈高信号、脂肪背景干净、滑液中等信号，层间轮廓无可见振铃。解读：三步各对应脉冲三要素的一次落地——时宽对层厚，频率对化学位移，包络对翻转角。变式：若机器是低场 0.5T，化学位移绝对差减半到 110 Hz 以内，压脂脉冲带宽必须同步收窄、时宽加长，时间预算翻倍——低场压脂更贵的根源在此。

边界与坑

第一个坑：把标称翻转角当真。B₁ 不均匀是常态而非例外，重要定量序列要么用绝热脉冲，要么做 B₁ 映射校正。第二个坑：忽略 SAR 约束。翻转角平方正比于沉积功率，90°-180° 组合在高场下常常撞上 SAR 天花板，第七章有完整的红线分析。第三个坑：短脉冲迷信。为了省时间把所有脉冲压到最短，带宽失控后选层轮廓恶化、化学选择性丢失，改出来的问题是"图像变糊"而不是"变快"——时宽、带宽、层厚轮廓是一条三角债，动一边要想另外两边。

脉冲时序里的隐性成本

射频脉冲在时序图上占的每一毫秒都有三重成本。其一是时间：脉冲宽度直接加进最短 TE，选层脉冲加半程、重聚脉冲加全程，TE 的下限是脉冲总时长决定的——薄层要求窄带宽、窄带宽要求长脉冲，分辨率与短 TE 之间隔着脉冲物理这条硬通道。其二是功率：峰值 B₁ 受功放上限与 SAR 双重约束，长脉冲虽然摊薄功率，但占空比的增长同样计入热账。其三是频谱形状：为省时间截短的脉冲，旁瓣能量会激发带外组织，在多层采集里表现为层间暗带。三重成本合起来解释了行业里的一个现象：脉冲设计是序列优化里性价比最高的一环——把脉冲从 3.2 ms 压到 2.8 ms，TE、SAR、层轮廓三本账同时改善，而且不碰任何其他参数。

本节要点回顾：脉冲三要素各司其职；Ernst 角是 GRE 的经济账；B₁ 不均匀与 SAR 是两条现实约束。下一节看梯度如何把"在哪里"写进信号。
