2.3 K空间（K-Space）理论

2.3 K空间理论：图像的银行账户

把一幅 MRI 图像想成一张银行对账单，你就理解了 K 空间一半的秘密：你在图像上看到的每个像素，都是账本里全部存款按特定规则兑付的结果；而账本里的每一笔存款，都来自一次激发后机器记下的一行数据。K 空间是 MRI 最反直觉也最核心的概念——它长得很像图像，却不是图像；它存的是空间频率，而空间位置要等傅里叶变换来兑付。

账本的结构：空间频率的账

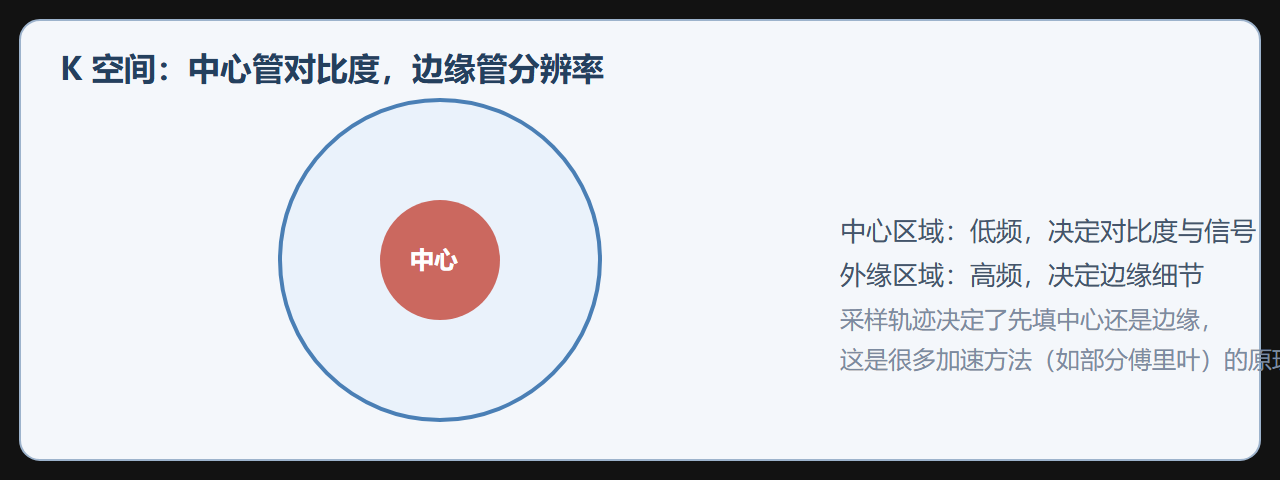

每个 K 空间数据点的坐标 (kx, ky) 由梯度面积的积分决定：kx = γ/2π ∫Gx dt，ky 同理。所以 K 空间里的"位置"不代表身体里的位置，而是空间频率——单位视野里的变化周期数。中心（k=0 附近）记录慢变化：图像的整体亮度、大块组织的轮廓，是"低频巨款"；边缘记录快变化：组织边界的锐利转折、细小结构，是"高频零钱"。一笔关键的性质由此而来：删掉中心，图像只剩边缘的骨架，灰度崩塌；删掉边缘，图像依然明亮但全面发糊。这解释了为什么所有加速技术都拼命保住中心区域。

第二条性质同样重要：K 空间每个点都"知道"整幅图像的信息。它不是像素的储蓄罐，而是傅里叶对偶下的另一幅"图"——空间频率域的完整描述。这带来两个推论：单个坏点会通过傅里叶变换污染整幅图像（条纹伪影的来源）；以及共轭对称性——K 空间理论上关于原点对称，半傅里叶技术正是利用对称性只扫一半再镜像补全，用 SNR 的些许损失换时间。

填充方式决定序列性格

序列之间的差异，很大程度上就是 K 空间填充轨迹的差异。经典自旋回波逐行填充：每激发一次填一行，256 行就是 256 次激发，稳重但慢。EPI 一次激发走完锯齿轨迹填满全账本，快但失真敏感（第五章专述）。螺旋轨迹从中心螺旋外扫，中心先落账、梯度效率高，代价是对涡流和偏振敏感。中心优先的填充顺序（如 CENTRA、椭圆中心优先）让对比度先定型、后续数据只补充细节——这就是 why"对比度由中心决定"不仅是一句口诀，更是一种可以主动利用的工程资源：注射对比剂后把中心采样精确对准强化峰值时刻，动态增强图像的时序精度由此而来。

对图像的影响

把 K 空间视角装进脑子后，许多现象一眼看穿。矩形 FOV：身体没占满的方向少填几行，账本变窄图像变窄，时间直接按比例省。部分傅里叶：利用对称性少扫 30-40%，血流方向的相位误差是主要风险。欠采加速（并行采集与压缩感知，第五章）：本质是"故意漏记若干行，事后用数学补账"——并行成像用线圈敏感度补，压缩感知用稀疏先验补，两种补法对账本的要求不同（前者要求漏得规则，后者要求漏得随机）。

一个完整的参数推演案例

背景：增强 MRI 肝脏动态扫描，对比剂从动脉到门静脉强化有约 10-20 秒的关键窗口，每期采集时间 18 秒，担心动脉期错过峰值。操作：改用中心优先填充（CENTRA），把 K 空间中心 25% 的行安排在采集开始的 5 秒内完成，边缘部分随后用 13 秒补齐。结果：动脉期图像的实际"对比度时刻"从第 9 秒提前到第 2.5 秒，与对比剂到达峰值的时间对齐，小病灶检出率在模拟评阅中明显改善。解读：整幅采集时长没变，变的是中心数据的落账时刻——图像的"有效时间戳"由 K 空间中心决定。变式：若反过来用中心优先做自由呼吸全程采集（金标技术），配合边缘数据的持续补账，运动模糊被大幅摊薄，这就是径向+中心优先组合的工程逻辑。

边界与坑

第一个坑：把 K 空间当图像看。中心亮不是"病人中间亮"，而是低频能量大；把 K 空间图直接给临床看会彻底沟通失败。第二个坑：以为欠采是免费的。任何补账算法都在用某种先验换数据，线圈敏感度估计错误时并行成像产生结构缠绕，稀疏假设不成立时压缩感知产生"看起来很合理"的假细节——补出来的细节没有证据等级，第八章会给出验证流程。第三个坑：坏点的位置感。K 空间的孤立坏点在图像里是贯穿全幅的正弦条纹，与"局部坏"的直觉相反；看到全幅条纹伪影，先查单行异常数据。

欠采轨迹的补账对读

把 2.3 的账本观延伸到加速设计，可以整理出一张"漏账—补账"对照表。规则性漏账（每隔 R 行采一行）的混叠是可预测的卷绕，交给并行成像解；随机性漏账的混叠弥散成纹理，交给压缩感知的稀疏先验解；对称性漏账（半傅里叶）利用的是账本自身的共轭对称，交给了镜像补全。三种补法的假设不同，对账本的要求也不同：并行成像要求漏得有规律且线圈敏感度互补；压缩感知要求漏得无规律且图像可稀疏；半傅里叶要求相位可估计。设计加速序列时先问一句"我用哪种补法、它的假设在当前场景成立吗"，比直接抄加速因子靠谱得多——三种补法还能叠加，但叠加时各自假设的交集会缩小，可行性评估要按最苛刻的那份假设来。

轨迹设计的三条底线

自选填充轨迹时有三条底线要先立住。密度底线：K 空间中心的采样密度决定对比度的时效精度，动态序列的中心密度要按时间分辨率反推。均匀底线：任何时间窗内的轨迹覆盖都要近似均匀，径向的黄金角之所以成为通用选择，就是它在任意截断下都不塌方。相干底线：相邻读数的相位连续性决定伪影形态，梯形与正弦波形的选择、斜坡的重叠处理都会在相干性上留痕。三条底线冲突时（中心密度与均匀性天然互斥），按成像目标取舍：静态形态学优先均匀性，动态功能优先中心密度。轨迹设计没有万能解，只有按目标排序的优先级——这与其说是数学问题，不如说是预算分配问题。

本节要点回顾：K 空间存空间频率，中心管对比度、边缘管锐度；填充轨迹是序列的性格签名；欠采加速都是"漏记+补账"。三大支柱至此齐备，第三章开始用它们组装真正的序列族。
