3.3 反转恢复（Inversion Recovery, IR）序列

3.3 反转恢复序列：T1对比度的调音台

绝大多数序列旋钮都在"少拿一点"和"多拿一点"之间权衡，只有反转恢复敢把磁化直接打到负值——先来一记 180° 把纵向磁化从 +M₀ 翻到 −M₀，然后什么都不做，让弛豫自己把磁化从负往正拉。在磁化从负穿越零的那一瞬，某个 T1 恰好对上 TI 的组织信号为零——不是被压制变弱，而是精确等于零。这种"定点清除"的能力，让 IR 成为 T1 对比度武器库里精度最高的工具。

零点公式与它的推论

纵向磁化在 180° 之后的恢复轨迹是 Mz(t) = M₀(1 − 2e^(−t/T1))。令 Mz = 0，解得过零时刻 TI₀ = T1·ln2 ≈ 0.69·T1。这个简单公式是所有 IR 类应用的钥匙：脂肪 T1 约 250-350 ms（1.5T），零点在 160-220 ms，这就是 STIR（短 TI 反转恢复）压脂的依据；脑脊液 T1 约 3500-4500 ms（1.5T），零点在 2400-2500 ms，这就是 FLAIR 的依据。把 TI 定在目标组织的零点上，该组织在图像里的贡献被精确抹除，而其他组织的信号还带着被"负值历史"重塑过的 T1 权重——IR 的对比度因此比普通 T1 加权浓烈得多。

与频率选择压脂的分庭抗礼

STIR 与 2.1 讲过的频谱选择压脂是两条哲学。频谱法靠频率挑人，干净、不费时间，但要求 B₀ 均匀（化学位移必须站在频谱的正确位置）；STIR 靠 T1 挑人，对磁场不均匀完全免疫，却有一个先天软肋——凡是 T1 接近脂肪的组织也会被误伤。增强扫描后，强化组织的 T1 因对比剂缩短，恰好落入脂肪的区间，STIR 会把强化病灶连同脂肪一起清零——增强扫描禁用 STIR 是硬规则。反过来，在颈根部、四肢这些 B₀ 失真重灾区，STIR 的均匀压脂能力无可替代。两条技术是按场景选型，不是按优劣排名。

时序结构与变体

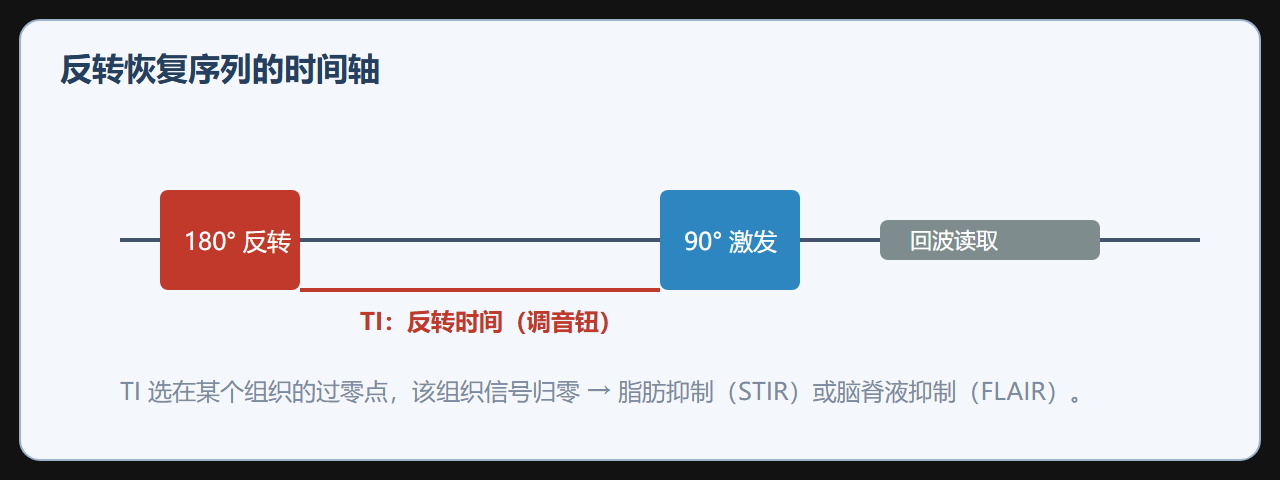

IR 不是独立母版，而是任何序列的"前置模块"：180° 反转 → 等待 TI → 接 SE、TSE 或 GRE 母版执行常规流程。3D MP-RAGE 用 GRE 做母版加短 TI 的磁化准备，成为颅脑三维 T1 加权的标配；T2-FLAIR 用 TSE 做母版配长 TI。多反转技术（double IR）连打两个 180° 分别压血与压水，是心脏黑血成像的基础；MP2RAGE、SPACE-MRI 等新一代定量友好的变体则用两个不同 TI 采集两次，联合解出无偏差的 T1 图——第四章的定量 map 思想已经在这里萌芽。

一个完整的参数推演案例

背景：疑似多发性硬化，需要检出脑室旁白质脱髓鞘斑块，常规 T2 加权上斑块与脑脊液信号接近、不易分辨。操作：选 TSE-FLAIR 母版，TR 9000 ms（容纳长 TI 的恢复）、TI 2400 ms、有效 TE 100 ms、ETL 22、扫描时间约 4 分钟。结果：脑脊液信号被压至接近本底，脑室边缘与皮层下白质的高信号斑块不再被脑脊液亮度淹没。解读：TI 2400 ms 落在 3T 脑脊液 T1（约 3500 ms 时零点约 2400 ms）的过零区间，长 TR 保证下一个循环开始前各组织基本恢复。变式：3T 下 T1 普遍拉长，TI 需要上调约 10-15%（多到 2600-2800 ms）；若 TI 设短了，脑脊液残余亮度会伪装成"脑室旁病变"——FLAIR 的假阳性和假阴性都出在 TI 上。

边界与坑

第一个坑：跨场强照抄 TI。零点公式里的 T1 随场强变化，1.5T 的成功参数到 3T 必须重新核算。第二个坑：在增强场景使用 STIR（前文硬规则的翻车现场）。第三个坑：以为 IR 只是"压东西"。负值历史重塑了所有组织的 T1 权重，IR 图像的灰阶逻辑与普通 T1 加权完全不同（脑白质与灰质对比度在 FLAIR 里是反转的），用普通 T1 的读图直觉去读 IR 会系统性误判。

多反转的时序调度

IR 的调度有一道容易被忽视的算术：TR 必须容纳 TI 加上完整读数，还要给磁化留出向平衡恢复的窗口——TI 2400 ms 的 FLAIR 需要 9000 ms 的 TR，不是奢侈而是必须。当一帧里要装两个反转（心脏 double IR：先压血再压脂肪），时序账变成"反转一、反转二、TI₁、TI₂、读数"的串行链，TR 逼近一个心动周期，触发逻辑随之变复杂。调度上的进阶玩法是跨循环错位：用双反转轮流服务不同的准备目标，让每个循环只付一份反转的时间成本，两循环合起来完成一份复合准备。这类调度技巧没有新物理，全是时序算术，但它把"能不能在临床时间预算内做完"从奢望变成设计目标。

TI选型的场强速查

TI 选型最容易在生产环境里出错，一张按场强组织的速查思路比记忆数字更可靠。第一步定基准：目标组织的 T1 随场强拉长（脂肪约 250→380 ms、脑脊液约 3500→4500 ms 从 1.5T 到 3T），零点按 0.69 倍同步右移。第二步定偏差容忍：TI 偏短，目标组织信号反向变成负值参与重建，伪影以条带出现；TI 偏长，压制不彻底，残余信号被 T2 权重放大——两边的失败形态不同，反推时先看是条带还是残余。第三步定扫描策略：TI 长的协议（FLAIR）把读数安排在 TI 之后、下一循环的反转之前，多层面按"轮流等待"调度，每个层面的实际 TI 都要单独核算——标注的 TI 是名义值，逐层的有效 TI 才决定压制效果。三步走完，跨场强迁移的 TI 就不再是玄学。

本节要点回顾：IR 的本质是负值弛豫 + 零点选靶；TI₀ = 0.69·T1 是一切选型公式；STIR 免疫不均匀但怕增强，FLAIR 是颅脑检查的标配母版改装。第四章将在这些母版上系统地做对比度工程。
