7.1 物理伪影消除策略

7.1 物理伪影：序列层面的处方

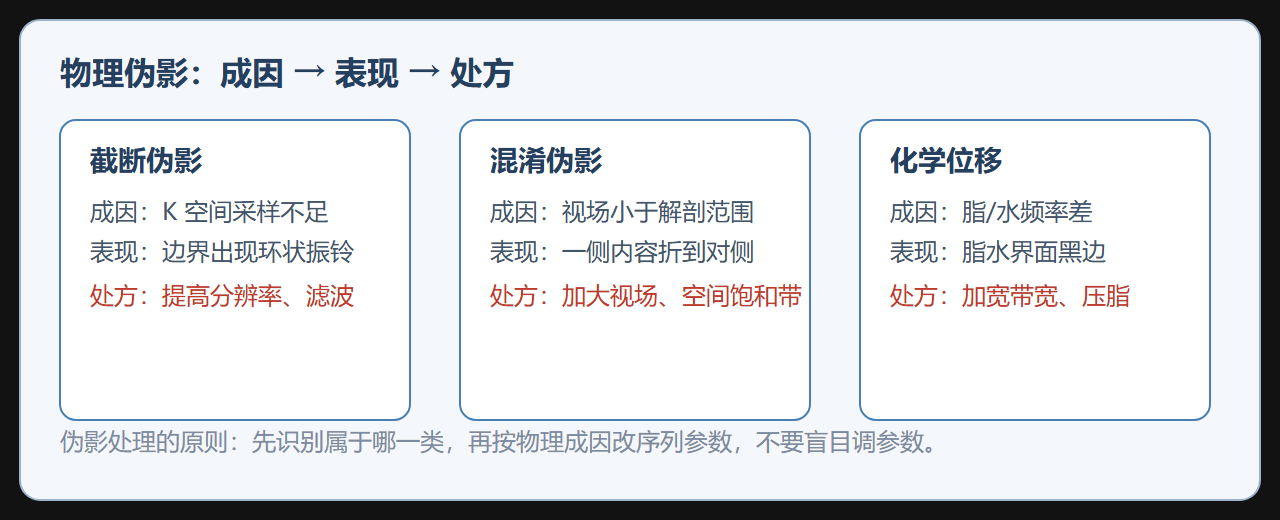

伪影处理的第一步不是改参数，而是认指纹。每类物理伪影的形态由其物理机制唯一决定：化学位移沿频率编码方向平移、磁化率在界面挖出对称的空洞与亮边、截断在信号陡变处留下同心涟漪。指纹认对了，处方只有几味药；认错了，参数调一天也是白费。本节给四张最常见的"病历单"。

化学位移：错位的边界

机制在 2.2 已建账：脂肪与水 220 Hz 频差（1.5T）经频率编码梯度翻译成位置差，像素位移数 = 220/每像素频宽。指纹是沿频率编码方向、脂肪-水界面一侧亮线一侧暗带，方向随频率编码轴翻转——这是它与运动重影鉴别的关键。处方三味药：加宽接收带宽（每像素频宽翻倍，位移减半，SNR 交 √2 税）、水脂分离（Dixon，4.2）、或改相位编码方向让错位转到不敏感的界面（腰骶丛扫描把脂肪-神经界面对齐相位方向）。注意选层方向的化学位移（层错位）独立存在：选层带宽窄、梯度弱时，脂肪层与水层可差出毫米级，薄层扫描要核算。

磁化率：空洞与月牙

机制：空气、金属、含铁物质与组织之间的磁导率差造成局部 B₀ 畸变，失相加速（T2* 缩短）+ 频率错编（几何变形）双管齐下。指纹：信号空洞伴边缘"亮月牙"（堆叠失相），沿梯度方向拉伸变形，TE 越长越严重。处方按预算分档：最便宜是缩短 TE（GRE 序列 TE 从 20 ms 压到 5 ms，空洞直径可减半）与加宽带宽；中等是换 SE/TSE 母版（180° 纠错，3.1）；最重是金属伪影专用序列（VAT、SEMAC 类，对每个体素做编码补偿，一次采集换十倍时间）。位置层面还有一招：让伪影源与感兴趣结构沿相位编码方向排列——磁化率变形主要沿频率方向，转 90° 就把病灶从灾区搬出来。

截断与卷褶：账本边界问题

截断（Gibbs）指纹是高对比界面（脑脊液-脊髓）旁的同心明暗纹，容易被误读成小病灶（脊髓内的"假腔"）。机制：K 空间有限行数对阶跃边缘的傅里叶表达必然带振铃。处方：提高相位编码矩阵（256→320，波纹间距变大幅度变小）或轻微平滑重建。卷褶是指视野外的组织按傅里叶周期性"折返"进图内，指纹是镜像感强的组织重复，处方：相位方向过采样（多扫 20-25% 折返区，机器自动丢弃）或铺饱和带。卷褶与并行成像纠缠：欠采本身就是人为卷褶，加速参数变更时卷褶处方要重新核对。

一个完整的参数推演案例

背景：眶内异物（铁质，外伤遗留）患者需评估视神经受压，常规序列异物周围 2 cm 内信号全毁。操作：分三步递进——第一步把 TSE 的 ETL 从 21 降到 11、带宽从 200 加到 434 Hz/像素：金属区畸变减弱但空洞仍达 1.5 cm；第二步启用金属伪影校正序列（视角倾斜 VAT + 高带宽读数），空洞缩到 0.6 cm 且几何变形可测；第三步把扫描平面旋转 15°，让残存空洞长轴避开视神经走行。结果：视神经全程可见，受压部位测量误差 <1 mm。解读：三步分别用了"改母版纠错""改编码补偿""改几何避险"三类处方——伪影控制不是单一参数的游戏，而是母版、编码、几何三张处方的组合。变式：若异物为非铁磁金属（钛板），第一步往往已够用——先按材质分档，再决定动用多重武器。

边界与坑

第一个坑：把伪影当病灶，尤其截断纹与小血管、磁化率月牙与出血的鉴别——同一序列换参数重扫是最低成本的鉴别诊断。第二个坑：处方之间互相打架。加宽带宽降 SNR、缩短 TE 动对比度、换编码方向影响流动伪影分布——每张处方都要连同副作用一起评估。第三个坑：只治序列不治源头。患者口袋里的回形针、纹身含铁颜料、化妆品，去掉源头永远比任何序列处方便宜，筛查流程是伪影控制的第零步。

并行成像下的伪影新形态

并行成像改写了伪影的形态学，老药方要用新眼光审视。欠采卷绕在 SENSE 下的失败不再是整幅折返，而是解绕方程病态位置的局部缠绕——通常位于线圈敏感度最相似的区域中心；GRAPPA 的失败则表现为高对比边界旁的噪声纹理化，与热噪声的区别在于它跟着结构走。并行加速还改变了化学位移与磁化率的表观幅度：加速在相位编码方向等效缩窄了每像素频宽，位移量随之按加速因子放大——原本按全采带宽核算的位移预算，在并行因子 2 下要翻倍重算。读到"奇怪的伪影"时，先问三个问题：加速多少、哪个方向、线圈怎么布置，三个答案通常直接指向伪影的解剖位置。伪影学因此从"序列参数的副产品"升级为"序列-线圈-算法的联合产物"。

伪影诊断的两步排查法

面对一幅问题图像，两步排查能把大多数物理伪影在五分钟内定位。第一步做"轴试验"：交换频率与相位编码方向重扫一层——随轴翻转的是化学位移与磁化率的几何分量，不随轴的是磁化率信号丢失与截断纹，随轴翻转的是卷褶或并行成像伪影。第二步做"参数试验"：把最可疑的旋钮动一档（TE 减半、带宽加倍、ETL 减半）看伪影响应方向——响应与理论预测一致，机制确认；不响应，排除该假设。两步做完，伪影类型基本收敛，剩下的就是查处方表。这套方法的核心价值是把"看图像猜原因"变成"做实验验证假设"，尤其适合多伪影混发的疑难场景——每个试验只动一个变量，才能读出干净的因果。

本节要点回顾：认指纹先于开处方；四类物理伪影各有机制化对策；处方要连同副作用一起签字。下一节处理最难缠的对手——活体本身的运动。
