8.2 仿真与验证

8.2 仿真与验证：上机前的排练场

序列开发里最贵的失败不是仿真不收敛，而是"上机才发现"：梯度波形在真实硬件上打不出设计形状、SAR 超线、运动补偿在体模上失效。仿真与验证体系的职责就是在上机之前把这些坑一个一个踩完——用数值模型踩物理的坑，用硬件核对踩工程版的坑，用体模踩生物以外的坑，最后才轮到受试者。本节给一套可操作的四步排练法。

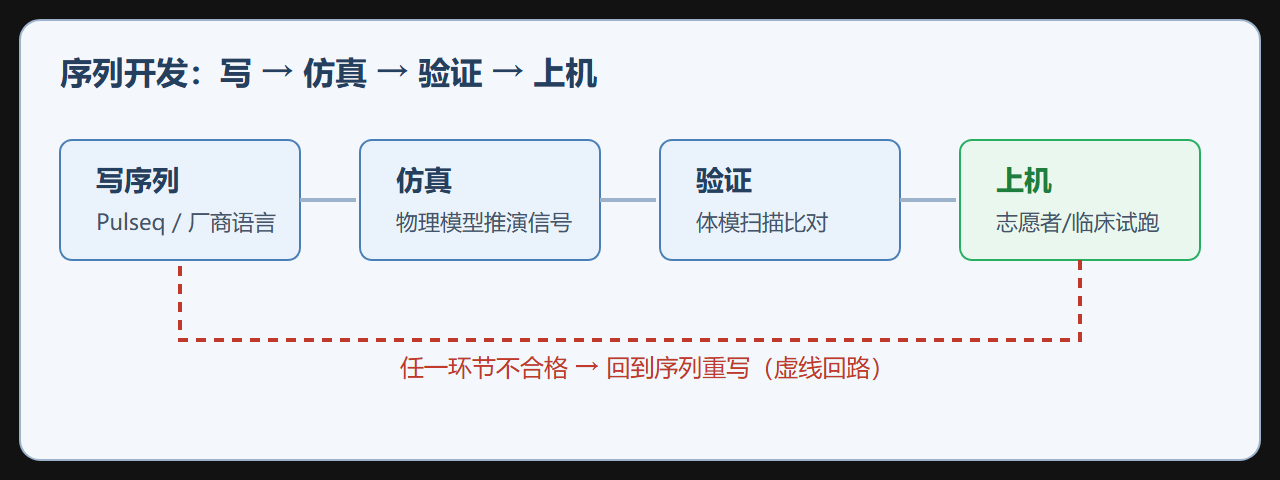

四步验证链

第一步：数值体模（布洛赫仿真）。用 JEMRIS、MRiLab 类仿真器，给虚拟体模赋上组织的 T1/T2/T2*、质子密度、扩散系数，把序列完整跑一遍。这一步验证的是物理设计：对比度曲线是否符合预期、准备段的抢拍时刻对不对、欠采加速的伪影形态是否可控。它的可信边界也要背下来：不含真实涡流时变、不含运动、不含接收链噪声的完整统计——仿真通过是必要条件，远不充分。第二步：硬件波形核对。把序列在目标平台执行器的驱动下输出实际波形（梯度监测线圈或厂商波形导出），与设计波形比对：峰值幅度、爬升轨迹、回波间隔、射频相位。涡流导致的轨迹偏差在这里现形，量化成时间常数后回填进序列的预矫正参数。第三步：体模实验。物理体模（均匀液、结构体模、定量标准球）提供已知真值的对象：T1/T2 标定值可查、几何尺寸已知、无运动。这一步闭环的是"序列+平台+重建"整链的定量准确性——mapping 序列的标定偏差、几何畸变的幅度、SNR 实测与标度律预估的核对，全部在这里完成。第四步：在体试点。健康志愿者小样本，重点看三类体模没有的问题：运动的真实形态、生理噪声的真实水平、以及 SAR/刺激红线在真实解剖（ SAR 与局部几何相关）上的余量。

重建端也要排练

验证链常被误读为"只验序列"，现代重建管线（8.3）同样在排练范围内。并行成像的敏感度图估计、CS 的正则参数、部分傅里叶的相位估计——每个算法模块都要在"已知真值的数据"上考核：给仿真数据加真实噪声水平、用全采数据人为欠采后比对重建结果（回溯实验）。金标准流程：同一数据做全采参考与欠采重建的配对比较，算误差图与结构相似度——CS 类非线性重建的"看起来没问题"必须用数字背书。

一个完整的参数推演案例

背景：某研究组开发心脏 T1 mapping 新序列，上临床前完成验证链。操作：第一步仿真——虚拟心肌模型（T1 1000-1400 ms 范围扫描）跑 MOLLI 结构新准备段，确认 T1 估计偏差 <2%；第二步波形核对——发现实际读数间隔比设计长 0.4 ms（梯度量化），回填修正后有效 TI 漂移消除；第三步体模——用 NIST 标准球（T1 已知 300-1900 ms）验证，全范围偏差 1.8%，B₁ 校正模块在低翻转角区贡献显著；第四步在体——5 名志愿者，运动敏感测试显示屏气末漂移导致的层间 TI 偏差 12 ms，纳入触发容差。结果：序列带着完整的验证档案进入研究协议。解读：四步各拦截一类错误——仿真拦物理错误、核对拦工程损耗、体模拦定量漂移、在体拦生理变量，任何一步跳过，对应类型的错误就会在临床阶段以更贵的方式出现。变式：若序列要在第二台设备铺开，第一二步需在新平台重跑（硬件特性不同），第三四步可适当压缩——验证链的成本随平台数线性增长，这正是开放标准（8.1）省下的钱。

边界与坑

第一个坑：仿真体的参数过于理想。用单一 T1/T2 的"教科书组织"做仿真会漏掉边界效应与成分混合，数值体模要刻意引入不均匀与多成分，把复杂性当作测试资源。第二个坑：体模与在体的gap被低估。体模无运动、无代谢、无温度梯度，NT 误差、B₁ 热漂移这类只在活体出现的变量，第四步的样本量不能省。第三个坑：验证档案不归档。序列改一版参数，之前的验证结论全部过期——版本化的验证记录（哪版源文件对应哪轮验证）是研究可信度的一部分，也是审计的硬要求。

虚拟实验的统计功效

仿真验证的进阶形态是统计实验：不满足于"单次跑通"，而是按噪声水平做蒙特卡洛——同一序列跑几百次，每次注入不同随机噪声种子，看估计量的分布而不是单点。这一步检验的是功效学问题：给定协议的 SNR 与采样数，目标参数（某个 T1、某条 ADC 差异）能不能在可接受置信度下分辨出来。虚拟实验还能做体模做不到的对照：任意改变一个组织参数，观察图像指标如何响应——灵敏度分析的完美沙盘。纪律同样要立：随机种子、仿真器版本、参数分布假设都要进档案，否则蒙特卡洛就是新一轮不可复现。把统计功效实验放进验证链的第四步之前，通常能把在体试点的样本量砍掉一半——省下的每一例都是真实的伦理与时间成本。

体模设计的针对性

体模不是"越通用越好"，好的验证体模是按要拦的错误定制的。测几何精度：结构体模的已知间距标记点，验证畸变与坐标映射。测定量准确度：多室标定液（T1/T2 梯度排列），覆盖协议的目标参数范围——范围没覆盖住，标定就是外推。测对比度逻辑：多成分混合体模，模拟组织边界的部分容积。测运动敏感性：可控运动的体模（电机驱动的摆动球）给运动校正算法出题。四类体模对应验证链不同环节的靶点，序列上线前的最小配置是"几何+定量"两件套；涉及运动校正与动态功能，再加后两件。体模的长期纪律同样重要：标定值会漂移（溶液降解、温度敏感），定期用新鲜配制的标准液复检，否则体模自己就成了不可信的裁判。

本节要点回顾：四步排练法各拦一类错误，顺序不可跳跃；重建算法要进验证链；验证档案版本化是可信度的一部分。下一节看数据采集完成后的最后一公里——重建管线。
