4.1 启保停互锁与顺序控制

本节摘要：启保停是PLC逻辑的原子操作——启动触发、自锁保持、停止释放；互锁在它之上禁止危险组合；顺序控制把多台设备的启停编排成链。本节从三行逻辑讲到青线输送段的顺序启停设计，所有手法都围绕一个核心：让设备只在安全组合下运行。

本章五套手法从最朴素的开始。它朴素到第1章已经见过两次，但正因为它无处不在——青线全线一百多台设备的启停都建立在这几行逻辑的变体上——值得用一节的篇幅把它连同它的两个伙伴（互锁、顺序）一次讲透。

启保停：三行逻辑里的第一课

启保停的名字就是口诀：启动、保持、停止。2.2节展示过它的布尔表达式，这里把行为拆开：按下启动按钮的瞬间置位输出；输出自己的触点并联进启动回路，于是手松开后电流（或逻辑真值）经由自锁触点继续供给——这就是"保持"；停止按钮或保护条件把回路断开——这就是"停止"。三行之内，一台设备的生杀大权完备。

// 青线电机功能块内部的核心三行
IF Start AND Stop_Health AND NOT Fault THEN
    Run := TRUE;                    // 启动并自锁
ELSIF (NOT Stop_Health) OR Fault OR Stop THEN
    Run := FALSE;                   // 保护与停止无条件优先
END_IF;
​

这段代码里藏着一个纪律：停止与保护是"或"关系，任何一路都能独立停车。初学者容易写成嵌套条件让停止被启动分支屏蔽——逻辑上看似等价，实际上把"谁能让设备停下来"变成了需要推理的问题。安全逻辑的铁律是停车路径永远最短：条件一断，当拍停车，不经过任何附加判断。

互锁：禁止危险组合

互锁处理的是"有些组合绝不允许同时发生"。最经典的是电机正反转：两个接触器同时吸合意味着主电路相间短路，必须从逻辑上保证两者互斥。互锁有两道防线，缺一不可：

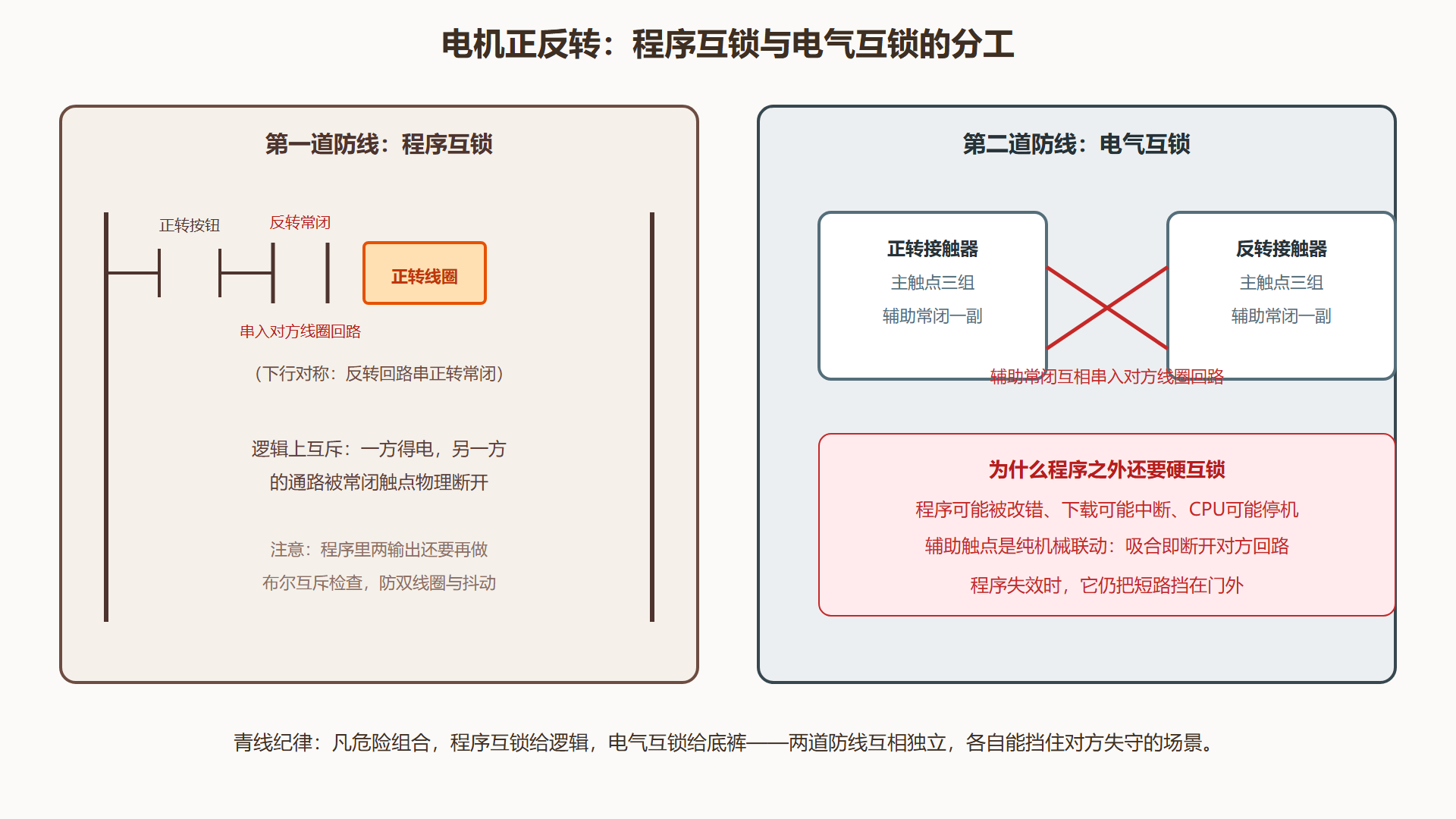

图 4-1：正反转互锁的双重防线

双重防线的分工说到底还是1.1节那个命题：程序是逻辑载体，但程序会坏。接在接触器上的辅助常闭触点是纯机械的——正转接触器吸合的瞬间，机械动作直接顶开反转回路的触点，与CPU是否清醒毫无关系。青线把这条写进了图纸评审清单：正反转、星三角、快慢速，凡主电路危险组合，必查电气互锁是否在图上。

顺序控制：逆物流启动，顺物流停止

单设备听话了，接下来是队列。输送线有一条铁律般的时序：启动逆物流方向逐台进行，停止顺物流方向逐台进行。道理在物料上：启动时先开下游，上游来的瓶子落地就有地方去；停止时先停上游，线上的瓶子能被逐段送空，不留一线存货。

青线四段输送链的启动时序设计成每段间隔两秒：四号段先起，两秒后三号……一号线段最后起动。间隔两秒不是拍脑袋，是给每段的启动浪涌与速度建立留窗口，也让操作员在HMI上看到逐段点亮的"启动进行中"动画。实现上用一个步序计数器加定时器，本质是一个微缩状态机——完整的状态机方法论下一节展开，这里先体会"顺序即延时状态机"的味道。

// 顺序启动链（节选）：Step 由启动按钮置位后逐拍推进
CASE Start_Step OF
  0: IF Start_Cond_OK THEN Start_Step := 1; END_IF;
  1: Conv4.Cmd_Run := TRUE;              // 先开最下游
     IF Conv4.FB_Run THEN T_Start(IN := TRUE, PT := T#2S);
     IF T_Start.Q THEN Start_Step := 2; END_IF;
  2: Conv3.Cmd_Run := TRUE;
     IF Conv3.FB_Run THEN T_Start(IN := TRUE, PT := T#2S);
     IF T_Start.Q THEN Start_Step := 3; END_IF;
  // ……三号、二号、一号依次推进，步序与物流方向相反
END_CASE;
​

设计顺序链时要为每个环节问一句"如果它没起来"。任一段运行反馈两秒内没回来，启动链立即冻结、已启动段保持运行（它们本身是安全的）、HMI报出具体段号。把"下游未起上游不起"做成硬条件而非提示，是顺序控制与提示文案的分界线：提示靠人，条件靠逻辑，安全相关的一律做成条件。链式启动还有个对称的收尾问题——停止链要不要也留缓冲？青线的答案是流程停止时顺物流逐段延时停（让瓶走空），急停或故障时则全线同时停、瓶留在原地——分清"流程停止"与"安全停止"两种语义，时序设计就不会自相矛盾。

失效思维：给每条联锁做一次"断线演习"

顺序链与互锁写完，最后一道工序是失效演习：对每个关键反馈问一句"它断了会怎样"。运行反馈断线——设备实际停了，程序却以为在跑，下游联锁全部建立在假象上；青线的对策是"指令与反馈不一致超时判故障"：输出运行指令三秒内收不到反馈，设备类故障置位，联锁按故障路径走。选择开关断线——自动模式信号消失，全线按预设策略进入"保持与报警"而非继续跑。急停回路健康信号断线——这是安全项，直接走6.2节的安全路径。

演习的方法是纸上推演加仿真验证各走一遍：纸上画出每个反馈失效后的信号流，仿真里逐个注入失效看响应。青线的四十七个仿真用例里，失效类占了十九个——比正常流程用例还多，这个比例本身就是设计态度。

手动模式的三条纪律

手动不是法外之地，青线给手动模式立了三条规矩。规矩一：手动走同一套设备类，只是指令来源不同——手动绕过设备类直接操作输出，是很多事故的第一步；正确做法是模式字只切换指令来源，联锁与保护在设备类内部对两种模式一体生效。规矩二：手动到自动的切换必须经过"条件满足"检查——自动启动的条件不齐备时，切换按钮无效并提示缺什么，禁止"切过去再说"。规矩三：手动操作全程进日志——谁、何时、对哪台设备做了什么，追溯链与自动模式同一套。这三条让手动模式成为调试与维护的利器，而不是联锁体系的旁路后门。

点动与调试回路：启停的第三形态

设备启停还有个常被遗忘的形态：点动。调试与维护时需要"按住才走、松手就停"的动作，它的实现比启保停更简单——输出直接等于按钮与安全条件的与——但它的边界纪律不少。青线的点动规矩三条：只在维护模式下使能，自动模式下点动回路物理断开（不只是逻辑判断）；点动速度限值进参数并受配方保护，防止有人为图快改高；点动操作走全程日志。三条的用意一致：点动是给专业人员的利器，必须让它无法被误当常态使用。

点动与自动之间的切换还要防"状态残留"：自动运行中切到维护，设备的自锁状态要不要保留？青线的答案是停止优先——切换动作本身触发受控停车，维护人员面对的永远是静止设备。多花几秒钟的停车时间，买"人面对的机器永远从静止开始"的确定性，是全节最划算的一笔交换。

本节要点回顾

• 启保停三行：启动触发、自锁保持、停止释放，停车路径永远最短；
• 互锁双防线：程序布尔互斥管逻辑，电气辅助常闭管底裤，缺一不可；
• 顺序铁律：逆物流启动、顺物流停止，间隔时间给浪涌与建立留窗口；
• 条件优于提示：安全相关的依赖做成硬条件，不许降级成HMI提示。

单设备与队列都有章法了。设备一旦有了"心思"——多步工艺动作——就需要下一节的地图工具：状态机。
