4.3 模拟量标定与PID整定

4.3 模拟量标定与PID整定

本节摘要：模拟量处理分两步走：标定把电流信号翻译成工程量，PID让被控量稳定追随设定值。本节给出青线储液罐液位回路的完整实录——从标定公式、滤波选择，到首次整定的响应曲线与防积分饱和配置，每一步都对应可复现的操作。

布尔逻辑的世界非黑即白，模拟量的世界连绵起伏。青线的三十六路模拟量——温度、压力、液位、流量——每一路都要过两道工序才能参与控制：先标定，让数字带着正确的单位；再整定，让回路稳定地追住设定值。这道工序做扎实了，后面第6章的很多"模拟量跳变"故障就根本不会发生。标定与整定的次序不可颠倒：单位都不对的量，整得越准错得越稳——这是模拟量工作的第一条纪律，也是本节的行文顺序。

标定：先把单位翻译对

变送器把物理量变成4至20毫安的电流信号，模拟量模块把电流变成整数——比如零至二万七千多的原始值。程序里的液位显示与控制要的是毫米或百分比，中间隔着一次线性换算。标定的数学并不高深，容易翻车的是两个断点：量程下限对应4毫安而不是0毫安——如果按0毫安换算，所有读数整体偏低四分之一量程；断线时电流低于4毫安，模块读数会跌到量程之外——识别并利用这个"负值区"做断线检测，是4至20毫安制的百年智慧。

// 青线标定功能块核心：通用线性换算加断线检测
Level_Raw := AI_Read(Channel := 3);              // 原始值
IF Level_Raw < 3686 THEN                          // 低于约3.6mA
    Sensor_Fault := TRUE;                         // 断线判定
    Level_PV := 0.0;
ELSE
    Sensor_Fault := FALSE;
    Level_PV := (Level_Raw - Raw_Min) * (Eng_Max - Eng_Min)
              / (Raw_Max - Raw_Min) + Eng_Min;    // 线性映射到工程量
END_IF;
​

标定不是算完就完，要现场验证。青线的做法是三点验证：空罐读数、水位对齐罐壁刻度一半时的读数、满罐读数，三点对上才算标定合格。有次验证发现全程偏差稳定两厘米——变送器安装零点与罐底不齐所致，改参数修正。现场验证五分钟，比投产后的产量偏差好查一百倍。

PID：三个旋钮的直觉

PID控制器每拍回答一个问题：现在离目标差多少（比例），攒了多久（积分），变化多快（微分）。比例是即时反应，差得越多推得越猛，但纯比例控制总留一点静差——推力正比于差距，差距为零推力也为零，设备就停在差一点点的位置。积分负责消灭静差：只要还有差距，就持续累积修正量，水滴石穿。微分预判趋势：变化太快就先踩一脚，抑制超调。三个旋钮各司其职：比例管反应、积分管归位、微分管刹车。

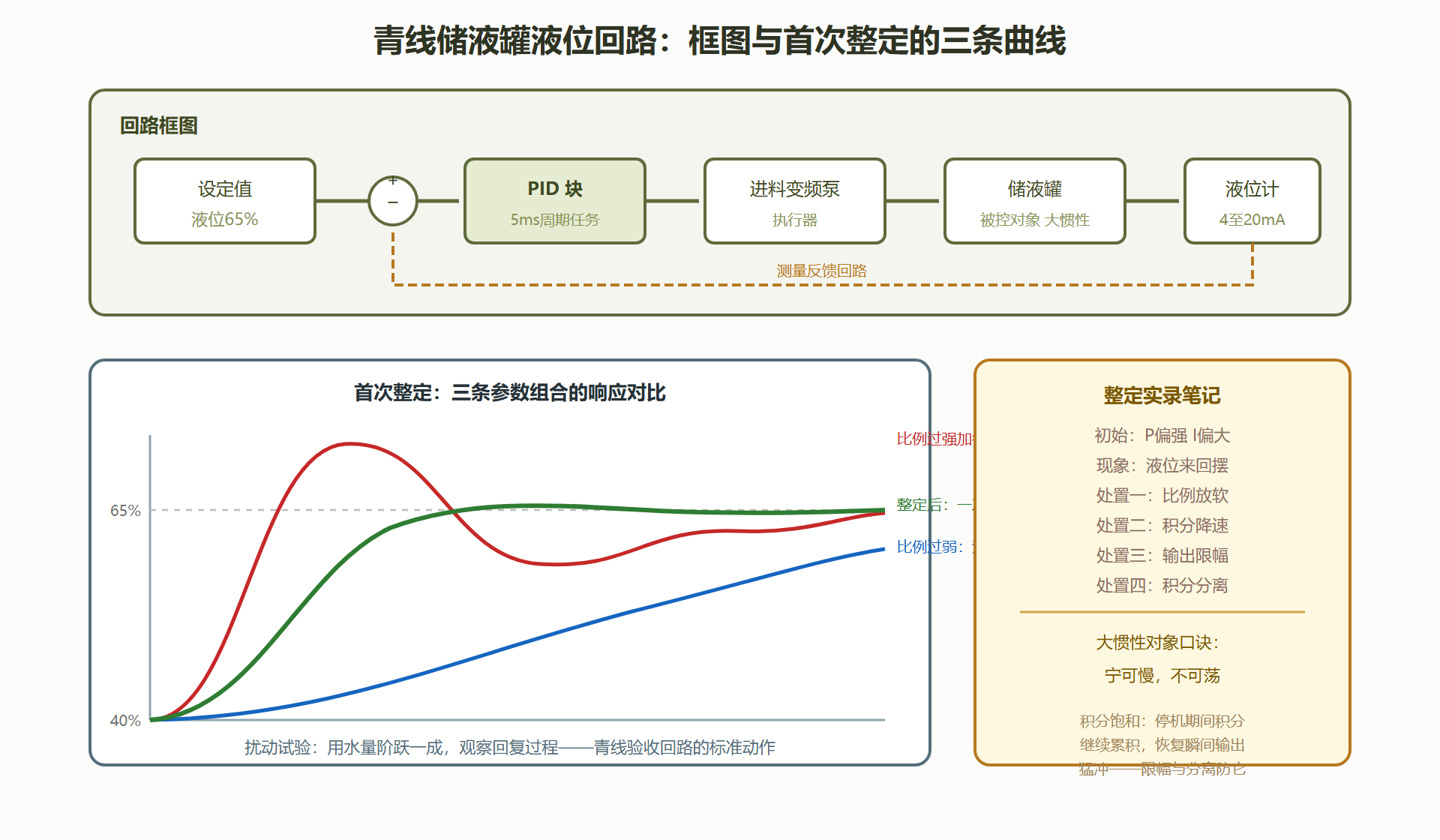

图 4-3：液位PID回路与整定响应

整定实录：从来回摆到稳如老狗

青线储液罐是个大惯性对象：进料泵开到最大，液位也要几十秒才见动静。首次整定我们抄了教科书参数，结果投水试验时液位像钟摆一样来回晃。整定过程就是三个旋钮的对话：先把比例放软，摆动幅度立刻收窄但仍不收敛；再把积分时间拉长——积分是"急脾气"，对大惯性对象必须让它慢下来；最后加输出限幅与积分分离：偏差过大时积分暂不参与，防止开机瞬间积分早已攒出一只怪兽。三轮之后得到图里那条绿线：一次小超调，两分钟内稳住。整定的全部过程记录在整定日志里：每次改了什么参数、响应曲线快照、当班环境温度——半年后液位出现缓慢摆动时，翻出日志对比，发现是冬季水温变化改变了系统增益，微调比例即平。整定日志让PID从"调到好为准"变成"知道为什么好"。

三条工程配置与参数同等重要。采样周期五毫秒放循环中断任务——控制周期必须比对象响应快两个数量级，2.4节的任务分账在此兑现；输入滤波一拍加权平均，滤掉液位计的高频毛刺，防止微分项被噪声放大成抖动；手自动无扰切换——手动改自动的瞬间，PID的内部累积量先对齐当前输出再接管，否则每次切换都是一次人为扰动。这三件配置在所有PID回路里通用，值得整段抄进你的功能块。

多回路协作：液位与压力的连环

单回路整定是基本功，产线的考题经常是多回路耦合。青线灌装区有一个经典连环：灌装速度提升时，储液罐液位下降加快，液位回路加大进料泵——泵全开时供水管网压力被拉低，影响同管网的其他设备。三个回路通过物理介质悄悄耦合，各自单整定时都表现良好，联起来就出现周期性的互相追赶。解法不在调参，在解耦：给液位回路加变化率限制（防止它猛拉泵），给泵加最低转速死区（避开管网压力敏感区），再给灌装提速做一个"液位预充"前置条件——提速前先把液位抬到高位。物理耦合的回路，参数永远调不出解耦的稳定，结构上的缓震才是一劳永逸。

这类问题在虚拟调试阶段就能暴露大半：7.2节的产线模型带着真实的管网特性，多回路联跑两小时，追赶现象自己浮出水面。这也是"整定要在最接近真实的层级做"的含义——单回路仿真里完美的参数，到了耦合现场可能完全陌生。

模拟量的另一面：输出通道与整定之外的细节

讨论多集中在输入，输出通道同样有讲究。模拟量输出（给变频器的速度给定、给比例阀的开度指令）标定逻辑与输入对称：工程量到原始值的映射，同样要做现场三点验证——给定零、百分之五十、满量程，用万用表在端子上量电流核对。输出特有的一个坑是"断线后的行为"：通信或程序异常时，输出通道保持最后值还是回零，直接决定执行器往哪个方向走——青线的规矩是安全相关的给定通道配置为看门狗失效回安全值，与6.1节输出安全侧一脉相承。

滤波与量程之外还有一个全天候适用的忠告：模拟量的"怪"先查物理再查软件。接线端子氧化、屏蔽层断开、变送器漂移，这些物理原因贡献了模拟量异常的七成；程序与参数只占三成。青线的排错顺序历来是"先万用表后监控表"——物理层的确定性证据，永远优先于软件层的推理。

本节要点回顾

• 标定两断点：量程下限是4毫安不是0，低于4毫安是断线检测的天然信号；
• 三点验证：空、半、满三点点位核对，现场五分钟防住投产后的产量悬案；
• 旋钮直觉：比例管反应、积分管归位、微分管刹车，大惯性对象宁可慢不可荡；
• 三件标配：快周期任务、输入滤波、手自动无扰切换，与参数同等重要。

连续量驯服了，下一节处理最精确的动作：伺服轴的运动控制。
